对比分析图是一种用于展示两个或多个项目、数据、概念等之间对比关系的图表。这种图表能够清晰地展示出不同对象之间的差异和相似之处，帮助观众更好地理解和分析所展示的内容。

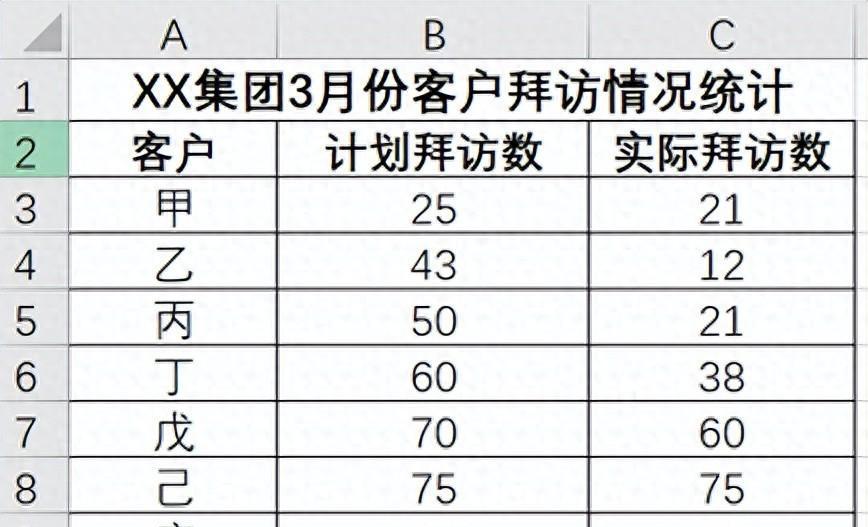

假如说，对于下图所示的数据。

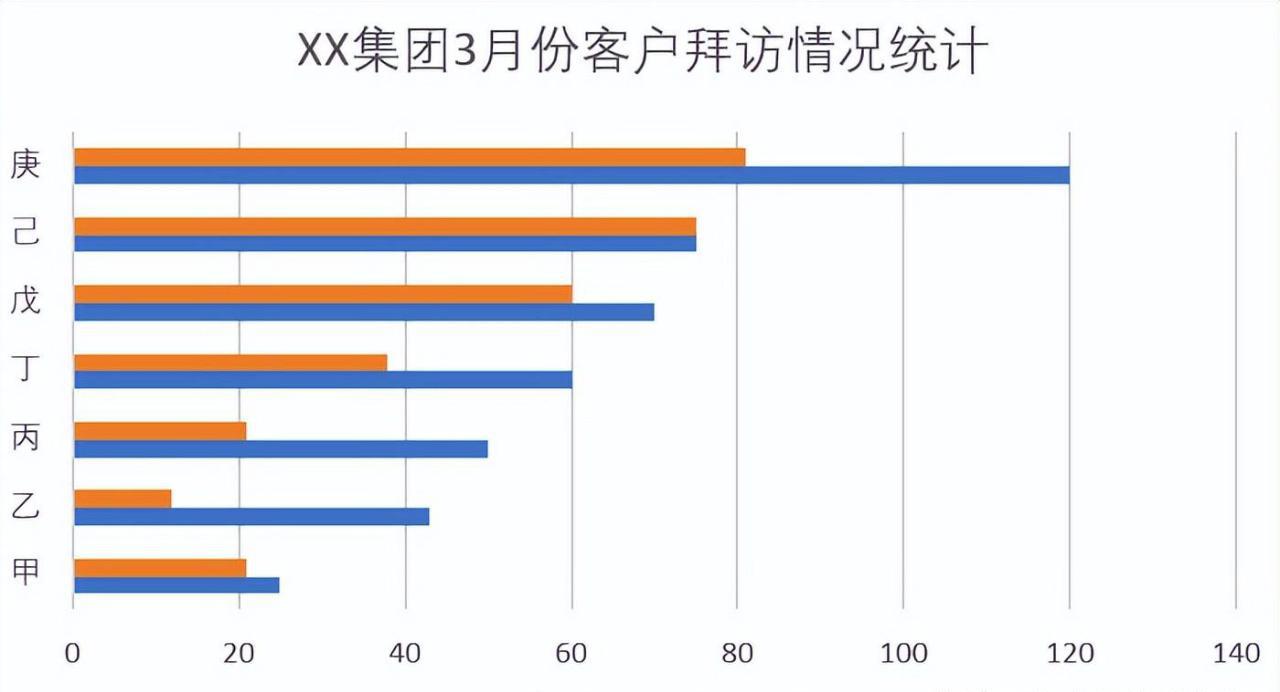

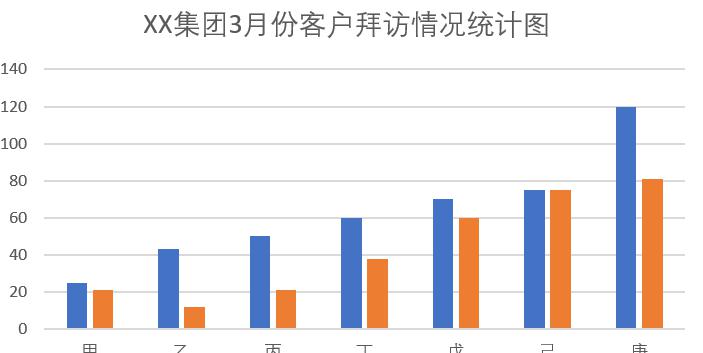

我们常常做的对比图一般是用柱形图或者条形图等来表示。
这里介绍一种新的表示方法用“信号满格”或者“电池满格”的方式，去表达客户拜访情况，非常形象。
具体步骤：

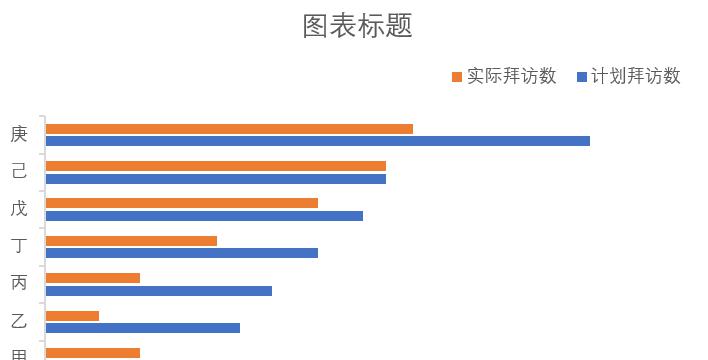

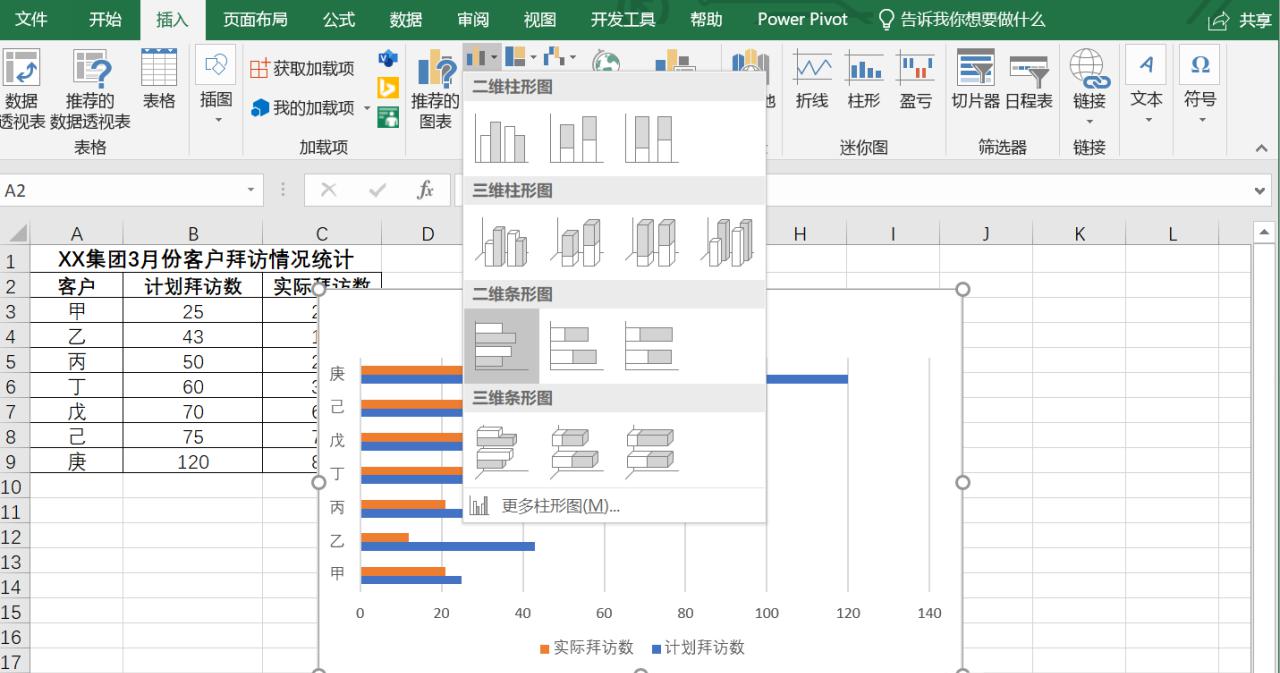

1.生成原始的条形图。
选择“A3:C10”数据区域|“插入”选项卡|“图表”|“条形图”|“簇状条形图”。

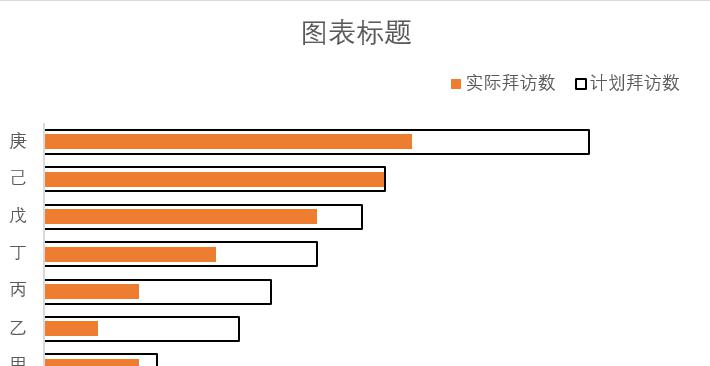

2.删除网格线，移动图例位置，将计划拜访数(蓝色)系列放到次坐标轴并修改
单击图中的图例，移动图例的位置到图表区的右上角。单击图中的网格线，按键盘上的Delete键删除。

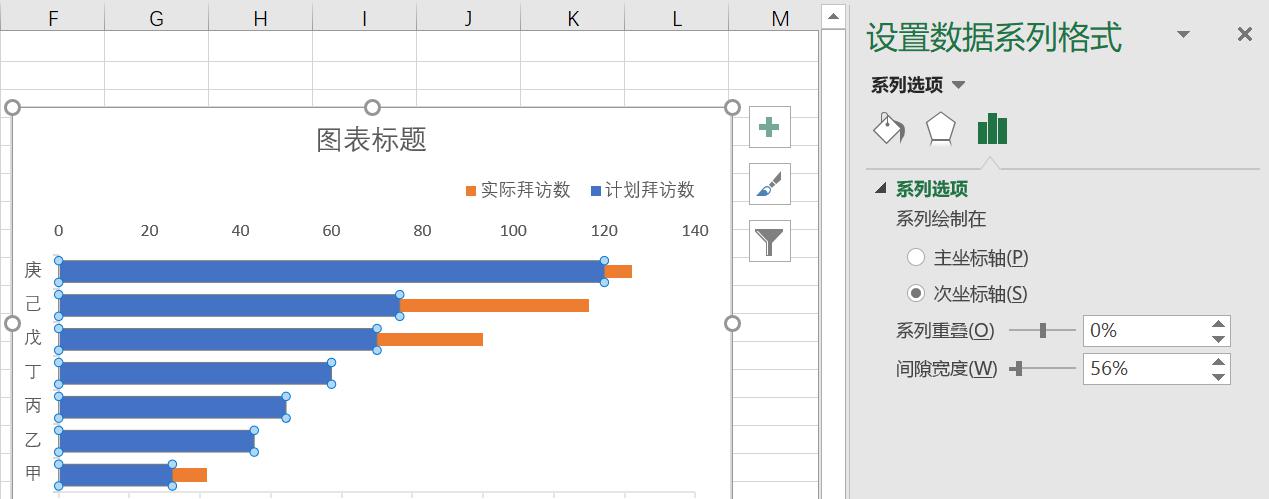

单击选中图的计划拜访数(蓝色)系列|“右键”|“设置数据系列格式”命令弹出“设置数据系列格式”的界面|“系列选项”|“次坐标轴”|“分类间距:56%”。

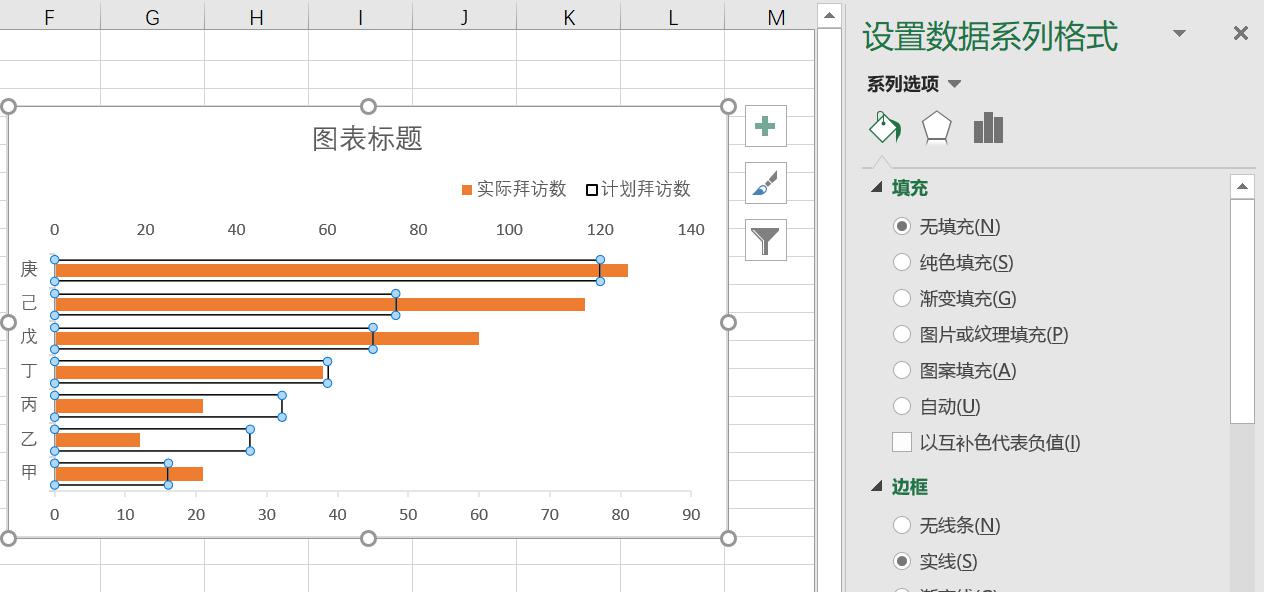

在“填充与线条”选项单击“填充”|“无填充”，在同一界面下单击“边框颜色“|”实线”|“颜色：黑色”命令。
3.修改垂直轴、水平轴、次坐标轴。

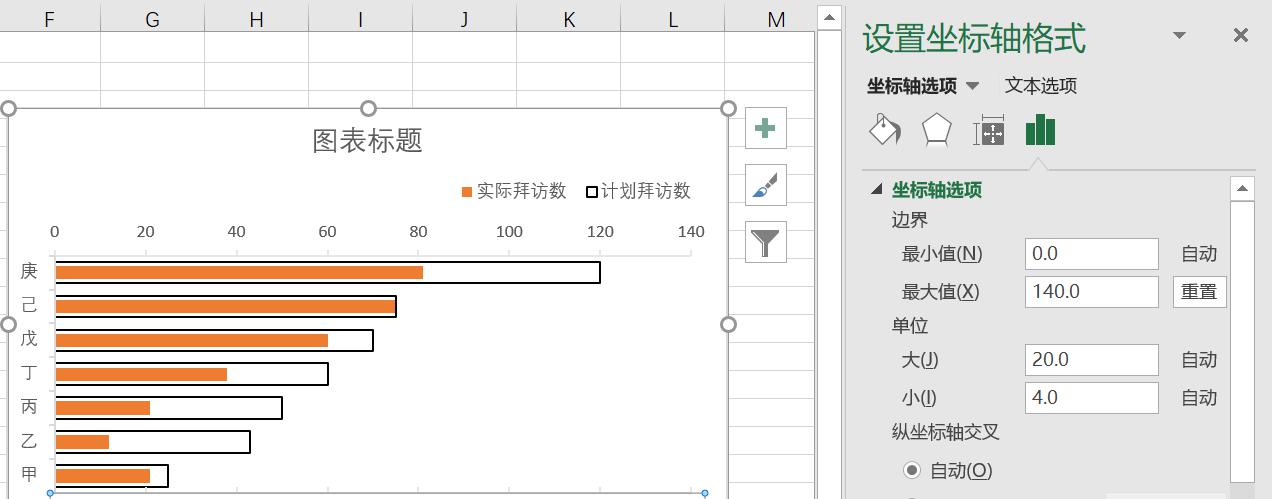

双击图中的水平轴，弹出“设置坐标轴格式”界面，选择“坐标轴选项”|“最大值：140”|“主要刻度线类型”|“内部”。

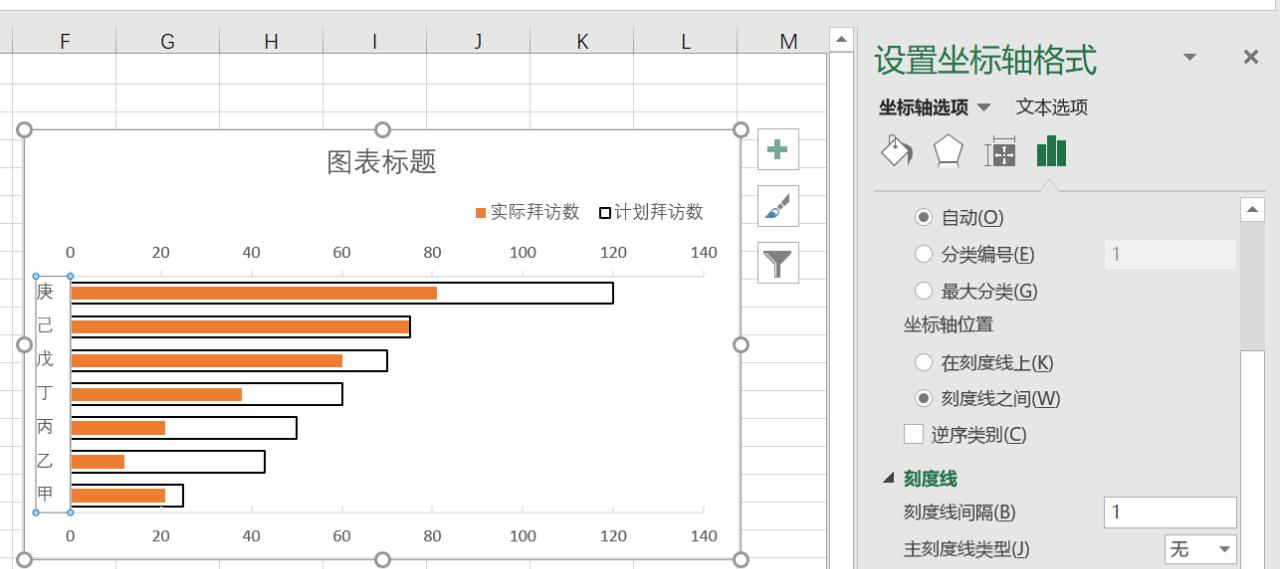

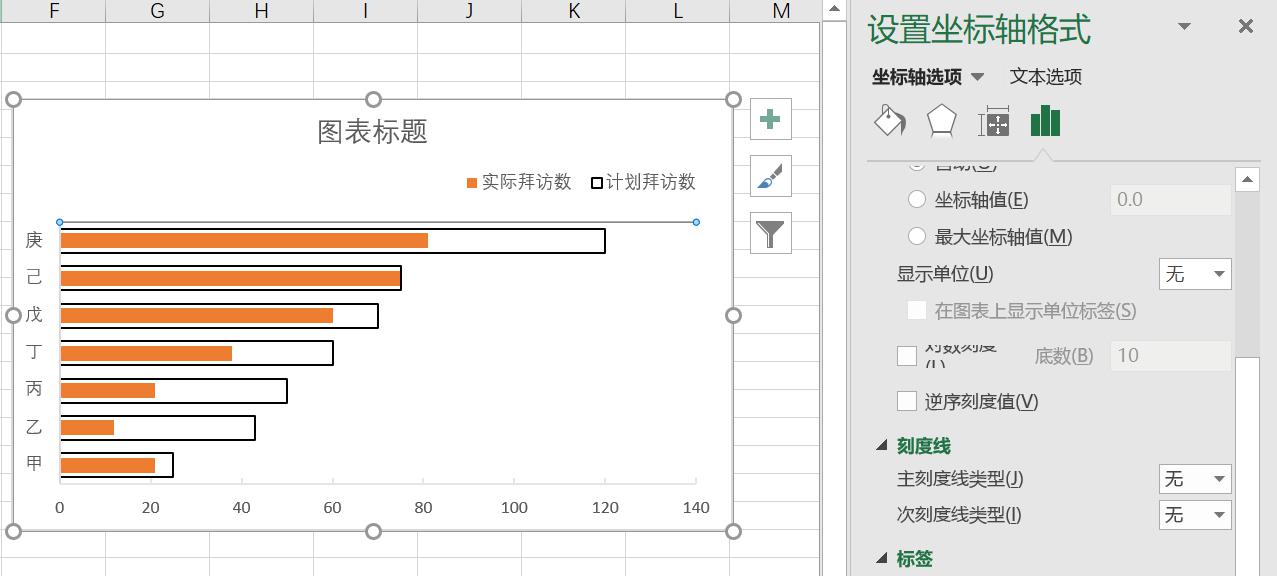

双击图中的垂直轴，弹出“设置坐标轴格式”界面，选择“坐标轴选项”|“主要刻度线类型”|“无”。
双击图中的次坐标轴(上方的坐标轴)，弹出“设置坐标轴格式”界面，选择“坐标轴选项”|“主要刻度线类型：无”|“坐标轴标签：无”。在同一界面下单击“填充与线条”|“线条颜色”|“无线条”命令。
4.修改绘图区、图表区的填充背景。
双击图中的绘图区，弹出“设置绘图区格式”界面，单击“填充”|“无填充”。双击图中的图表区，弹出“设置图表区格式”界面，单击“填充”“纯色填充”“颜色:白色，背景，深色5%”。
5.修改实际拜访数（橙色）系列的填充效果：信号格。
插入一个矩形。选择“插入”选项卡|“形状”|“矩形”，在工作表上单击左键，画出一个矩形。

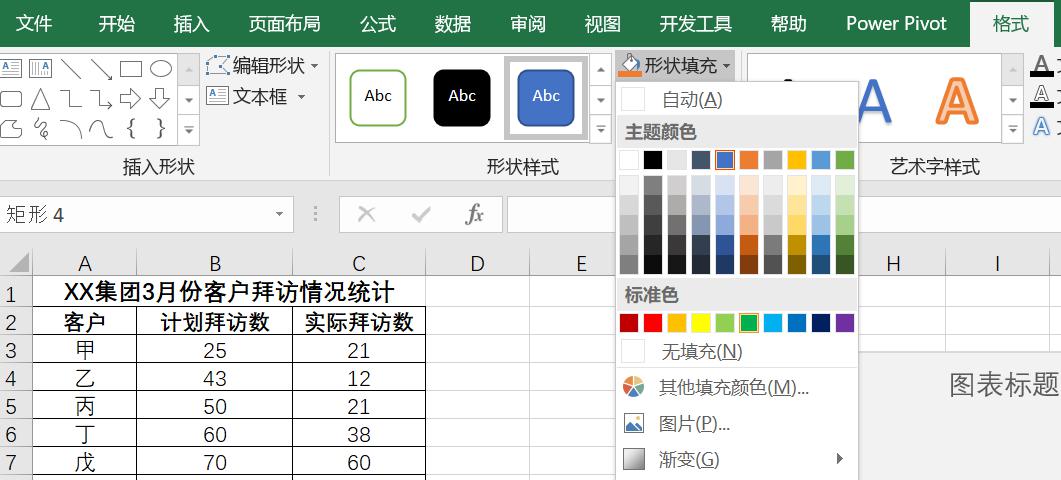

接着，修改矩形的格式：单击矩形“绘图工具”选项卡|“格式”|“形状样式”|“形状填充”|“标准色:绿色”。

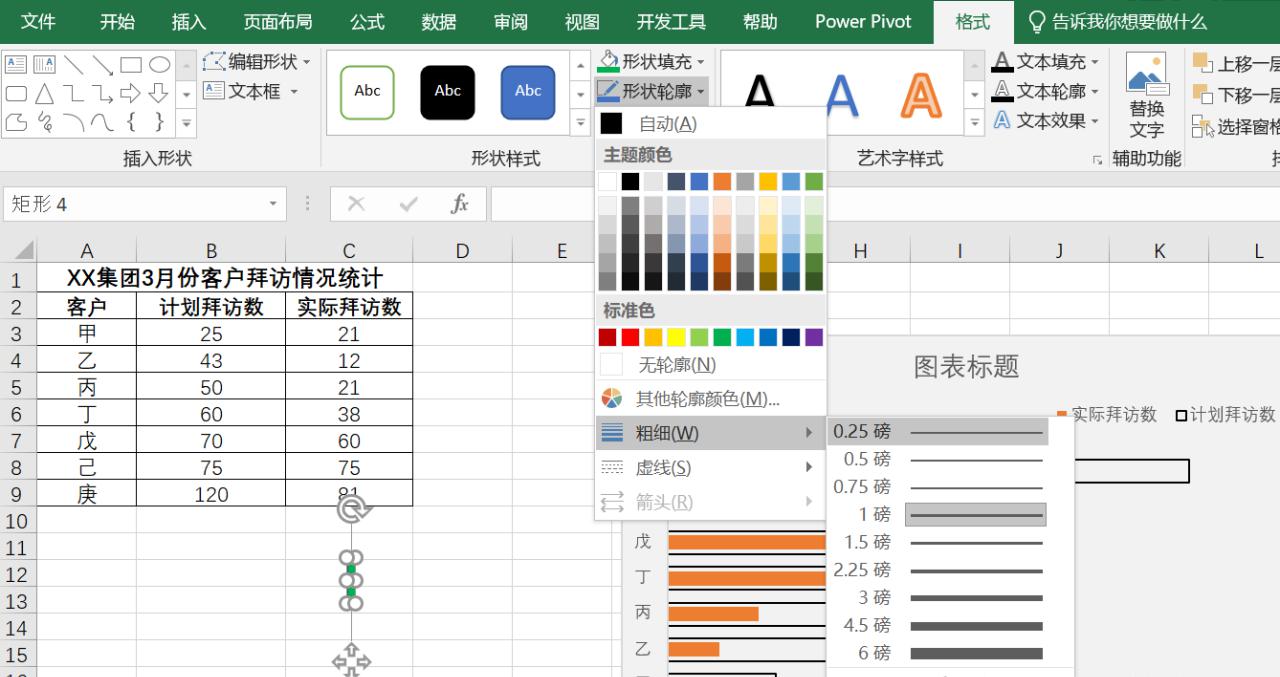

单击矩形|“绘图工具”选项卡|“格式”|“形状样式”|“形状轮廓”|“粗细：0.25磅”命令。

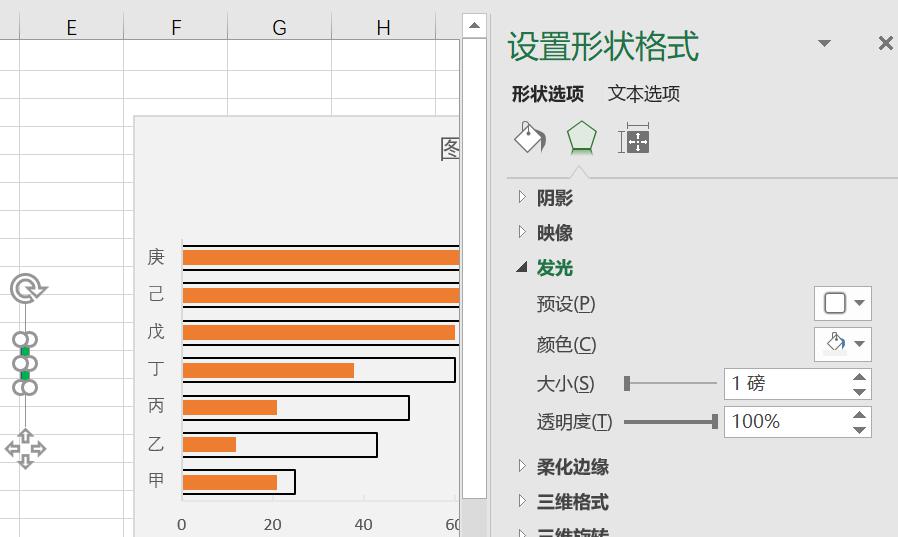

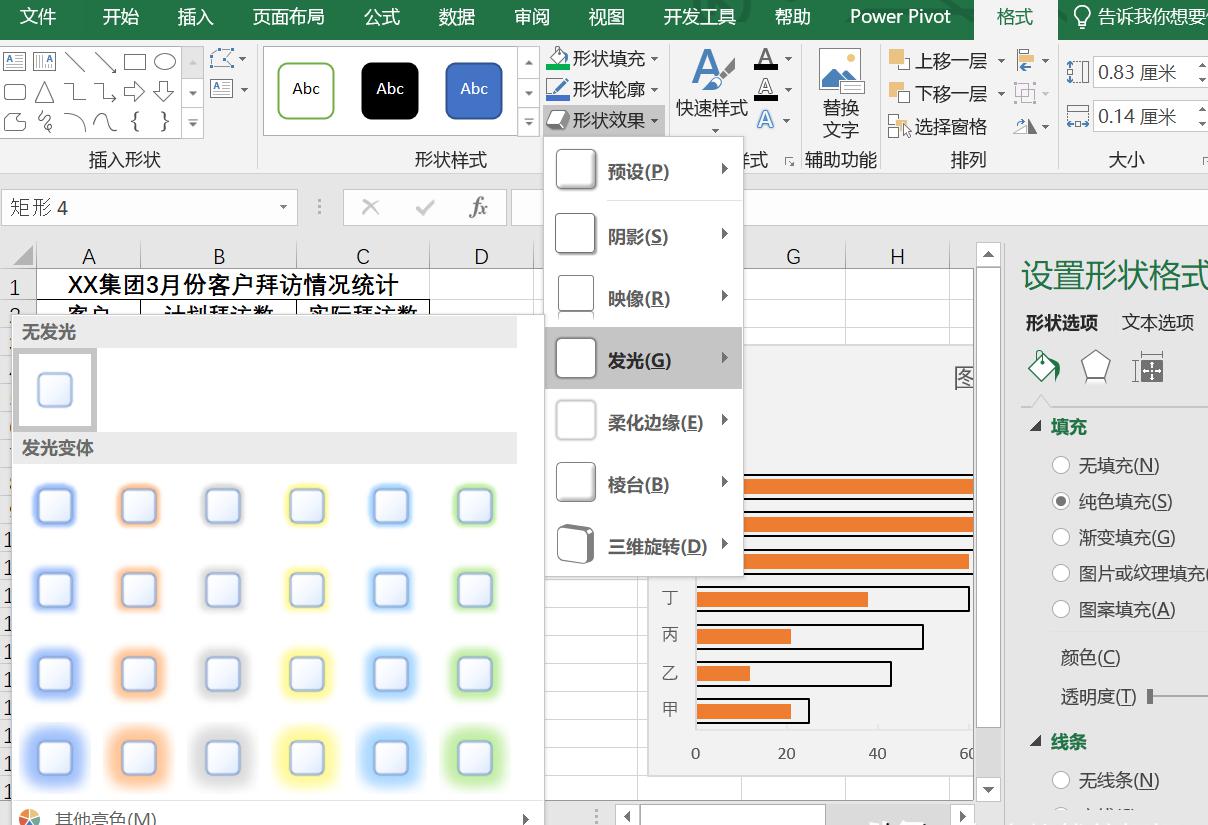

单击矩形|“绘图工具”选项卡|“格式”|“形状样式”|“形状效果”|“发光”|“发光选项”命令。
弹出“设置形状格式”界面，单击“发光”|“颜色：白色，背景1，深色5%”|“大小：1磅”|“透明度：100%”。

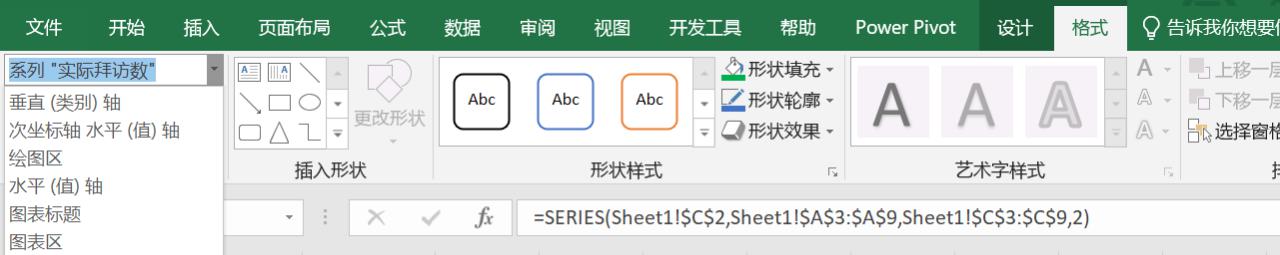

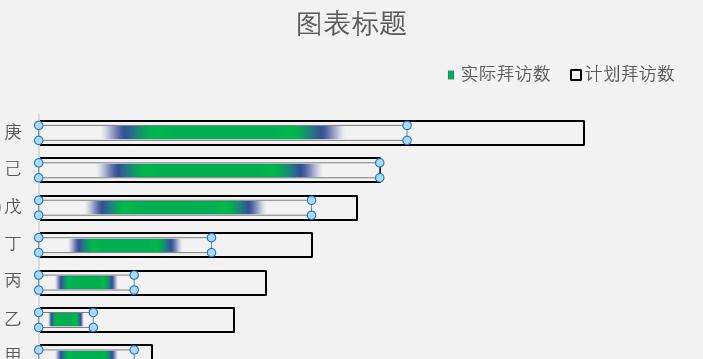

单击图中的矩形，按Ctr1 C组合键复制，单击图中的图表区(就是上面已经制作出来的条形图)|“图表工具”选项卡|“格式”|左边的“当前所选内容”|“系列:实际拜访数”，按Ctrl V组合键粘贴。

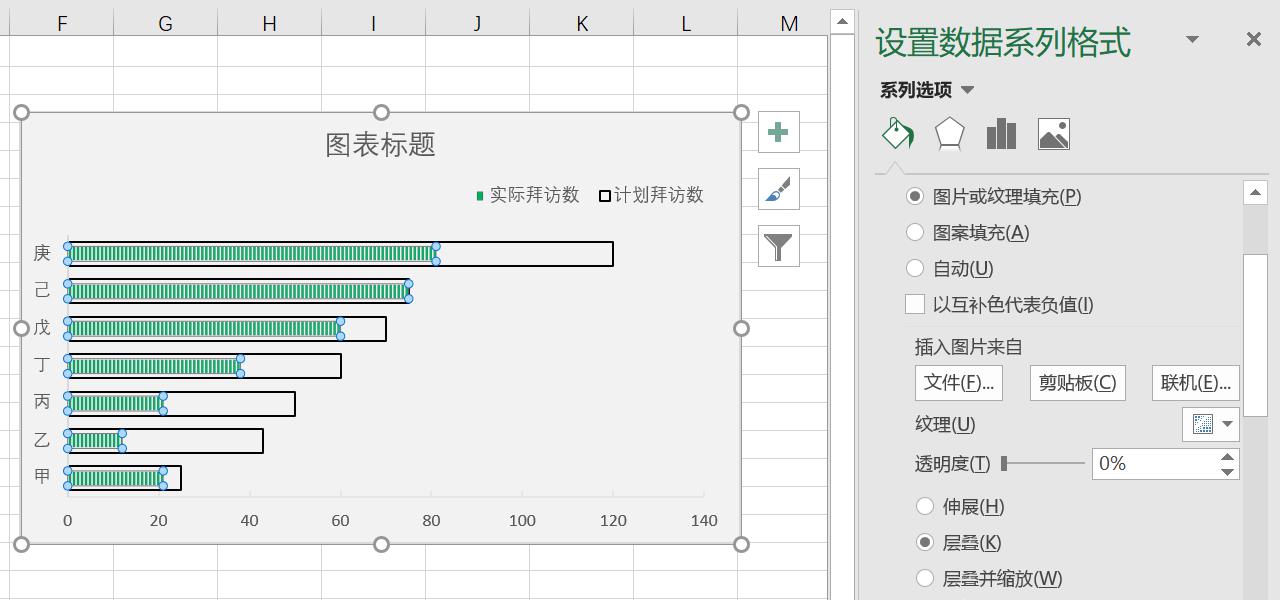

接着上面的步骤(确保“实际拜访数“被选中的状态下)，单击“设置所选内容格式”，弹出“设置数据系列格式”的界面，单击“填充”|“图片或纹理填充”|“层叠”。
6.修改标题以及细节调整

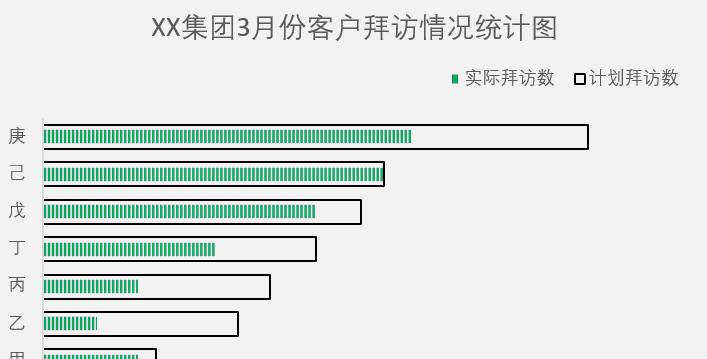

修改标题为“XX集团3月份客户拜访情况统计图“，调整细节，最终效果如图所示。
