用Excel创建百分比堆积柱形图是很容易，比如常见的两种图形：

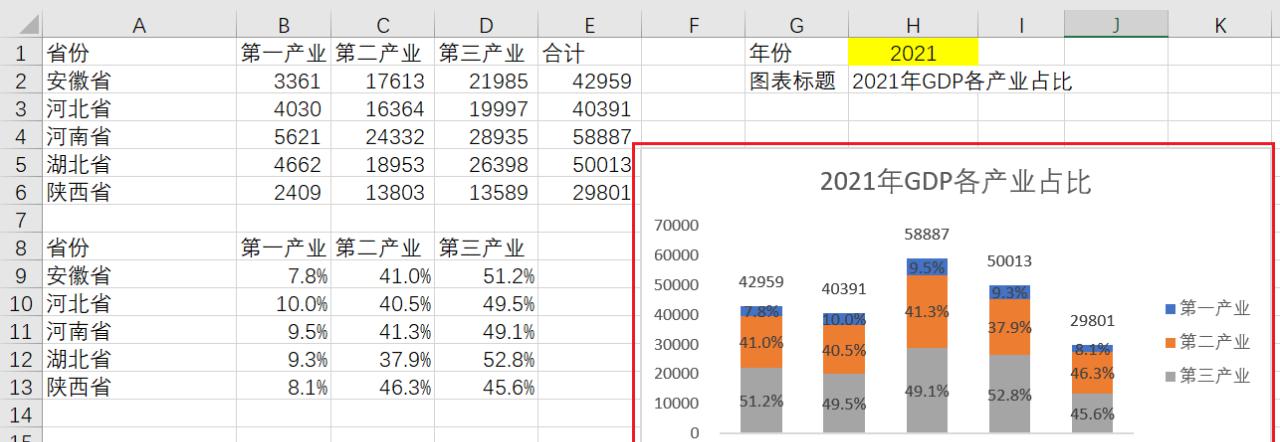

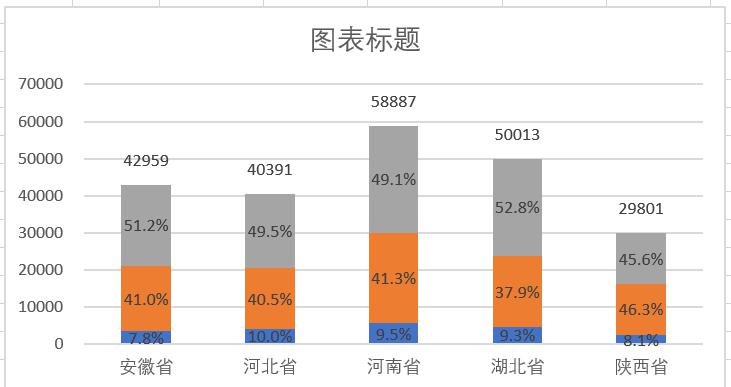

有时可能会需要这样的堆积柱形图，其中包含百分比，还想在柱形顶部显示每列的总值，比如下图。该怎么创建呢？
1、计算每行数据的总值

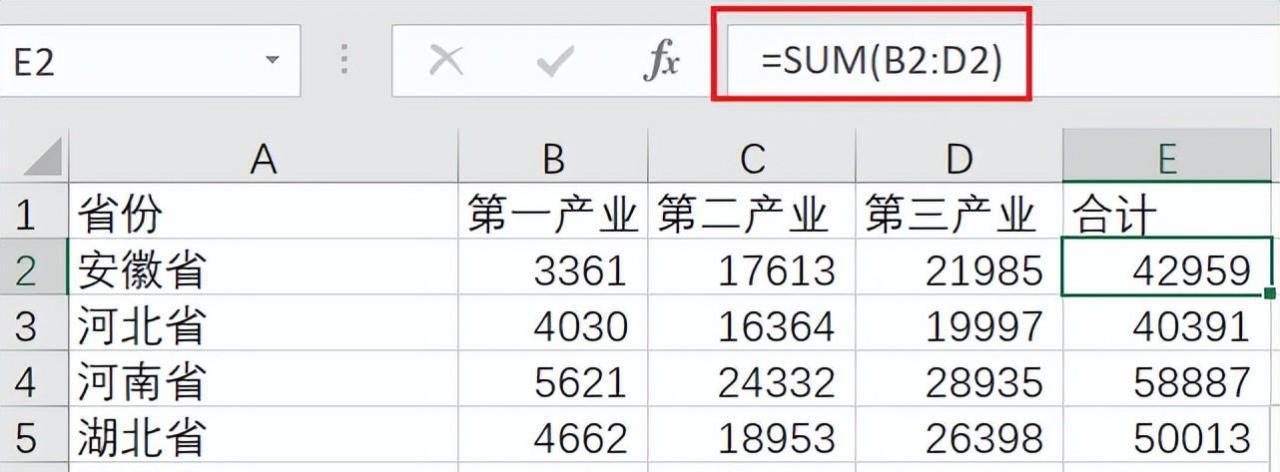

输入公式：=SUM(B2:D2)，并复制到E2:E6数据区域。
2、分别计算每个值的百分比

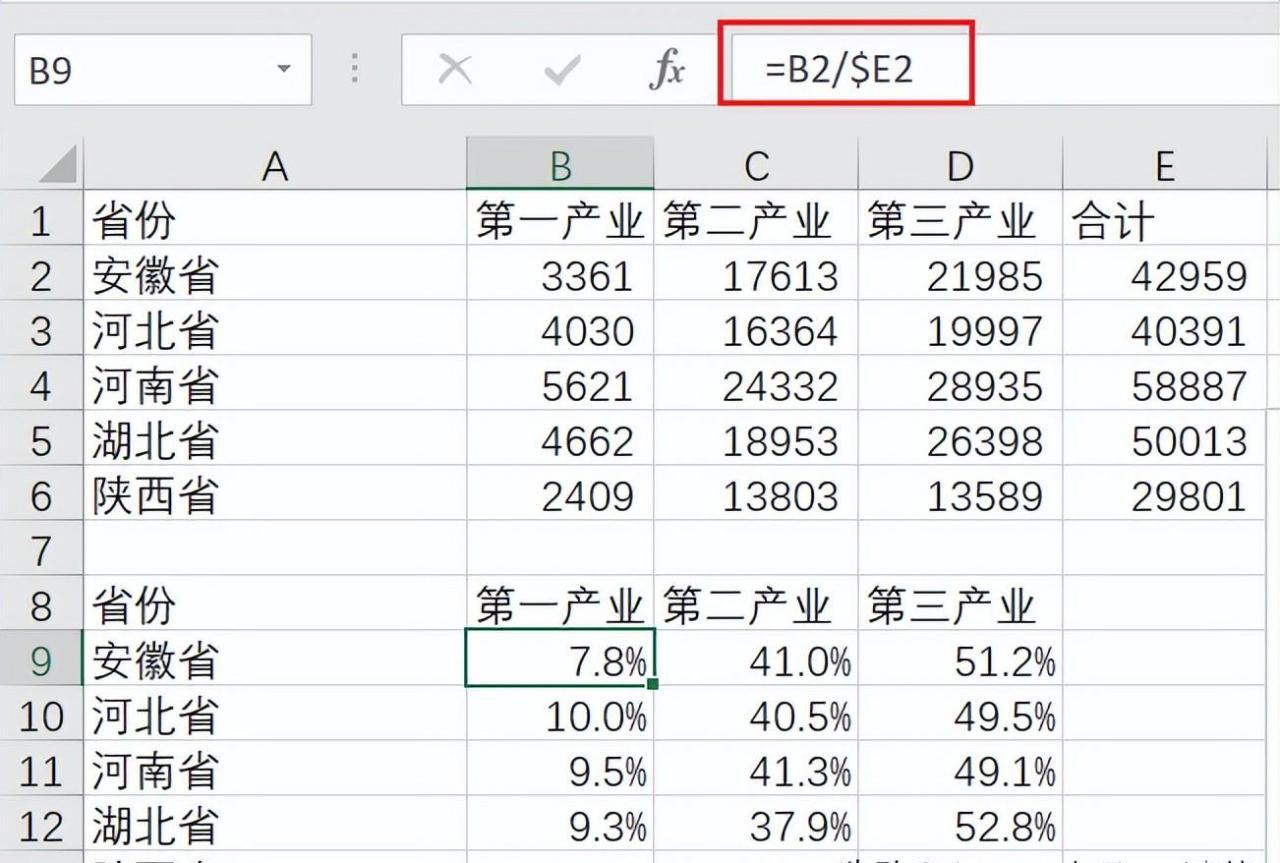

建立辅助数据区域，输入公式：=B2/$E2，并复制到B9:D13数据区域，并设置单元格格式，按百分比显示。
3、插入堆积柱形图

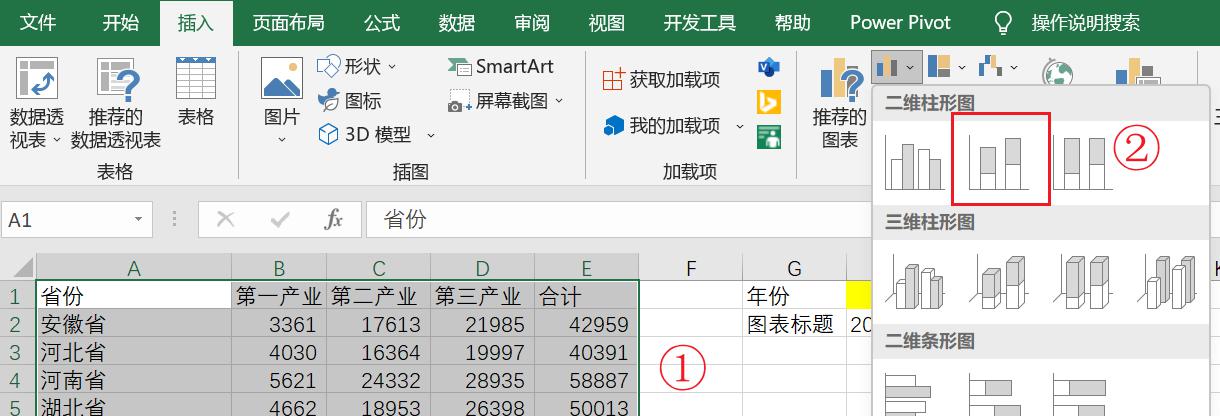

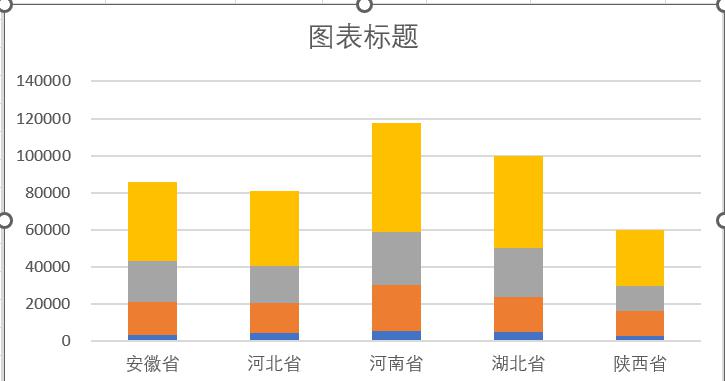

选中原始数据区域A1:E6，然后单击[插入]=>[图表]=>[堆积柱形图]。
4、插入数据标签

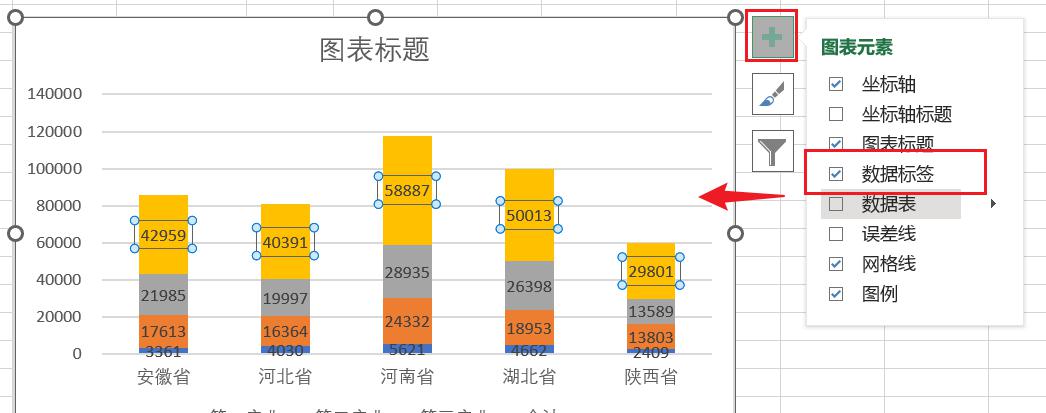

选择数据系列，通过图表右上角的“ ”，选择[数据标签]。
5、更改合计数据系列的图形

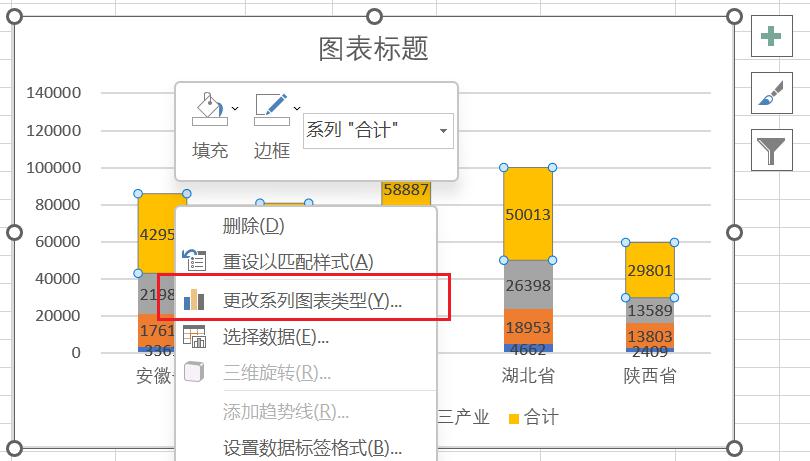

选择合计数据系列，右键单击，选择[更改系列图表类型]。

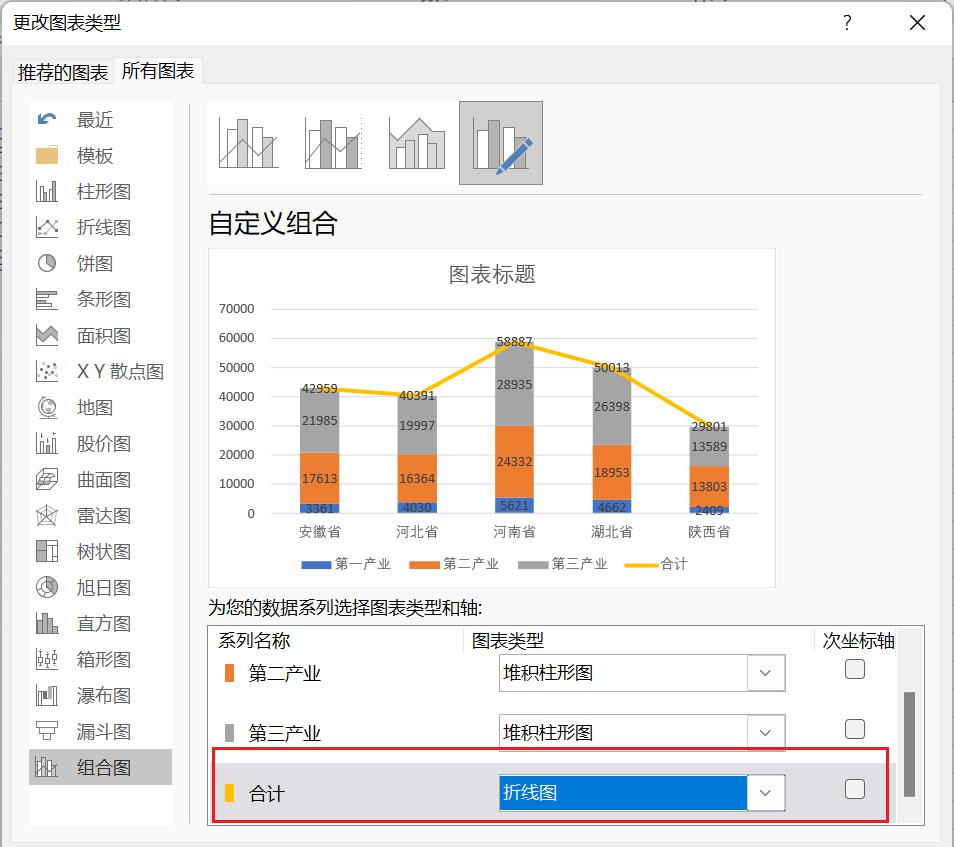

在弹出的[更改图表类型]对话框中将[合计]系列的[图表类型]改为[折线图]。
6、调整合计系列格式

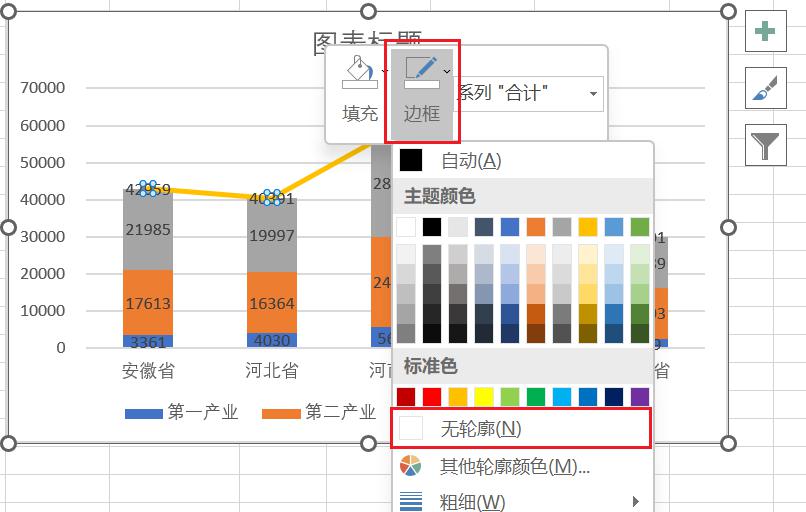

选择合计系列，右键单击，选择[边框]=>[无轮廓]，隐藏折线。

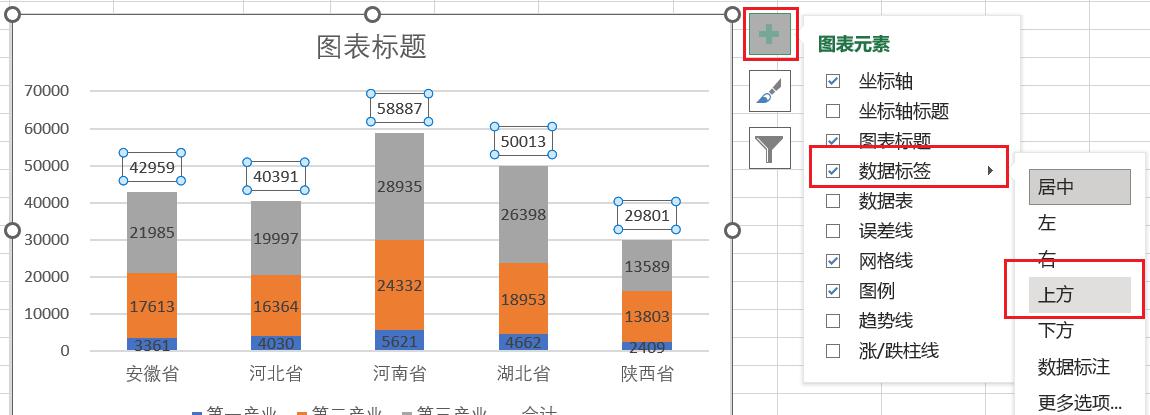

选中合计系列的[数据标签]，点击图表右上角“ ”，对[图表元素]进行修改，选择[数据标签]=>[上方]。
7、将其他系列的数据标签转换为百分比

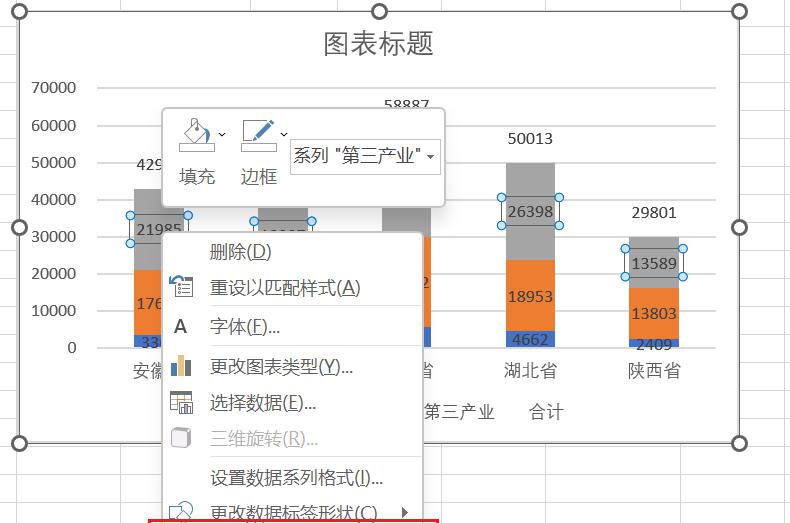

选择其中一个系列，右键单击，选择[设置数据标签格式]。

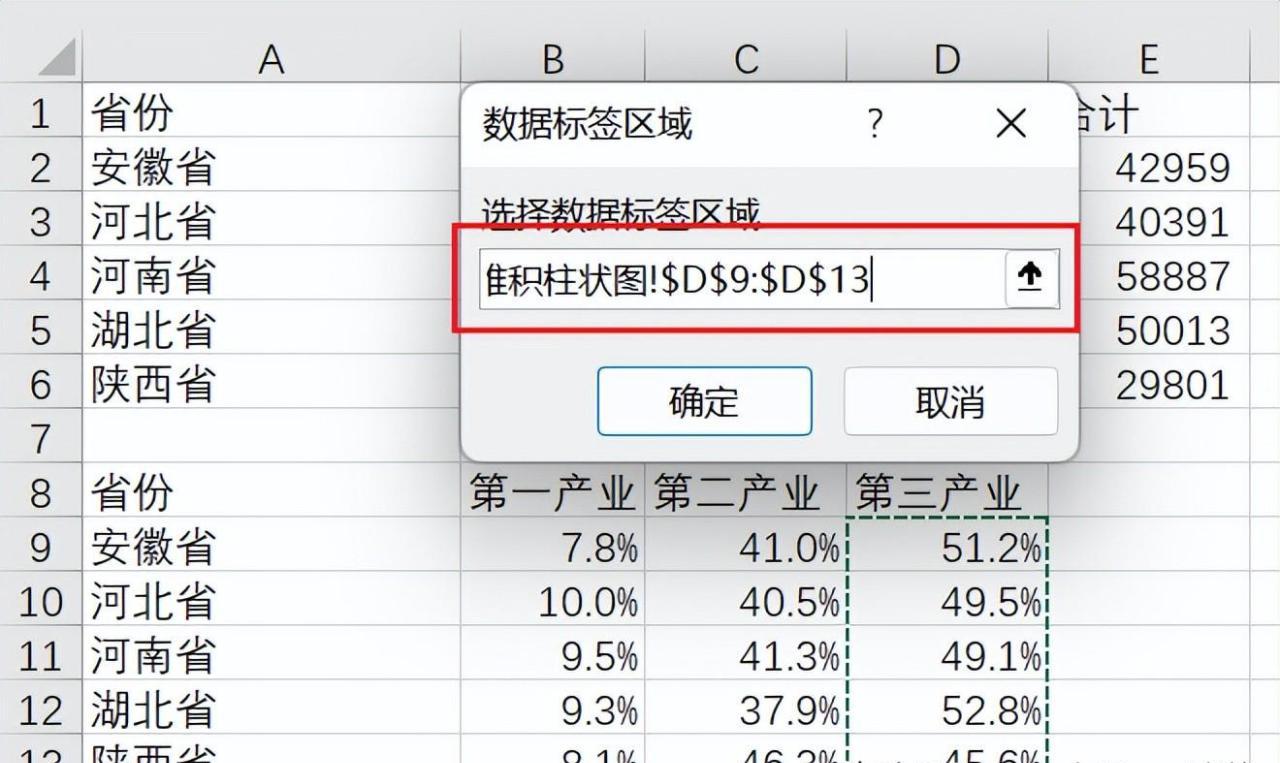

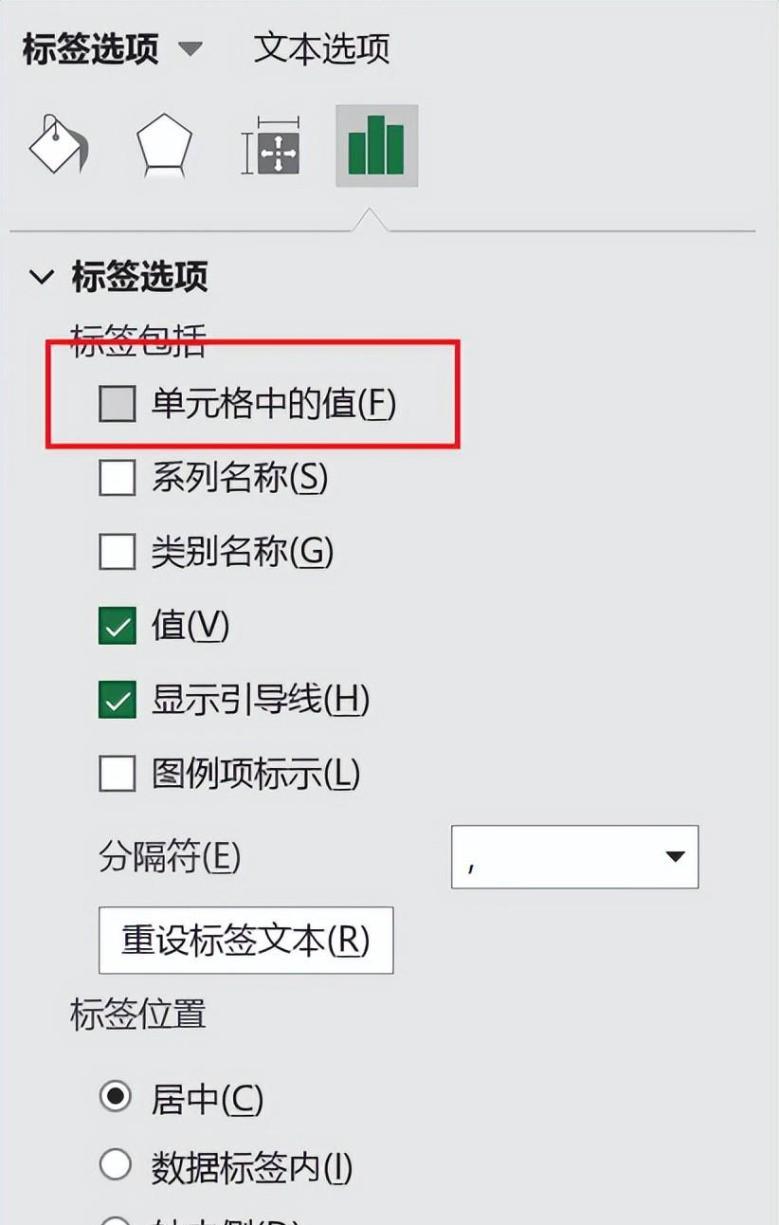

在[设置数据标签格式]的[标签选项]中，选择[单元格中的值]，在弹出的[数据标签区域]对话框中，选择与该系列对应的百分比值。

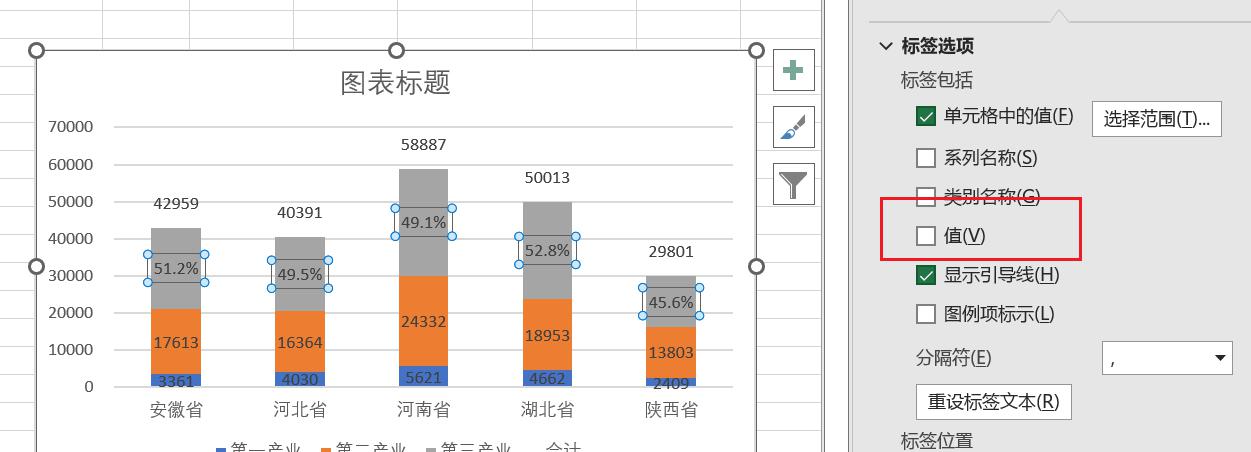

仍在[设置数据标签格式]的[标签选项]中，不勾选[值]，这样图表中仅显示百分比。
重复以上步骤，将另两个系列的数据标签也转换为对应的百分比。
8、调整图例

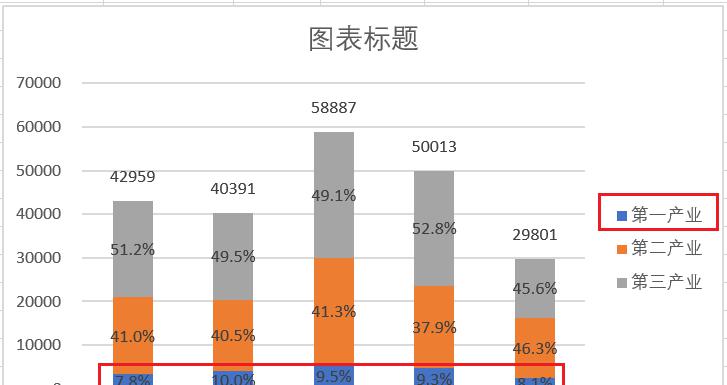

根据需要调整图例，比如将图例在右侧显示，并删除“合计”系列。

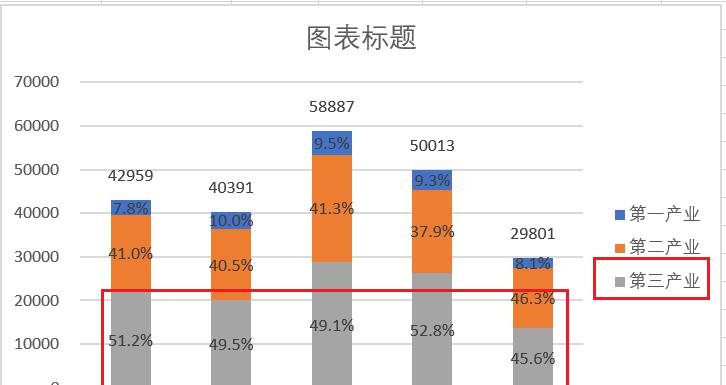

备注：当图例的显示顺序与图表不一致时，看着有点别扭，这时就可以进行调整。

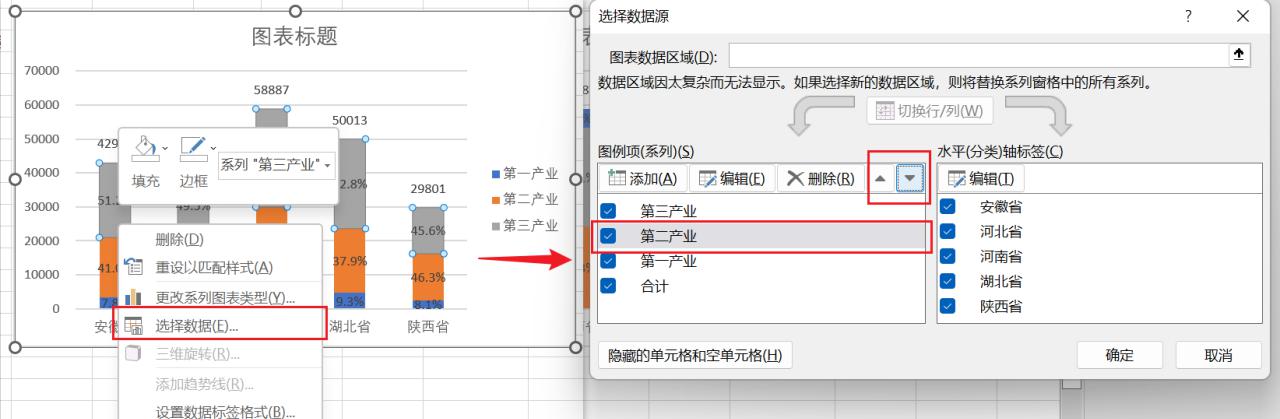

右键单击图表区域，选择[选择数据]，在弹出的[选择数据源]对话框中，单击对应的系列，调整先后顺序。
9、更改图表标题
因为示例中的数据，是根据选择的年份，用公式去明细表中提取对应省份的数据，则可以考虑给柱形图设置动态的标题。

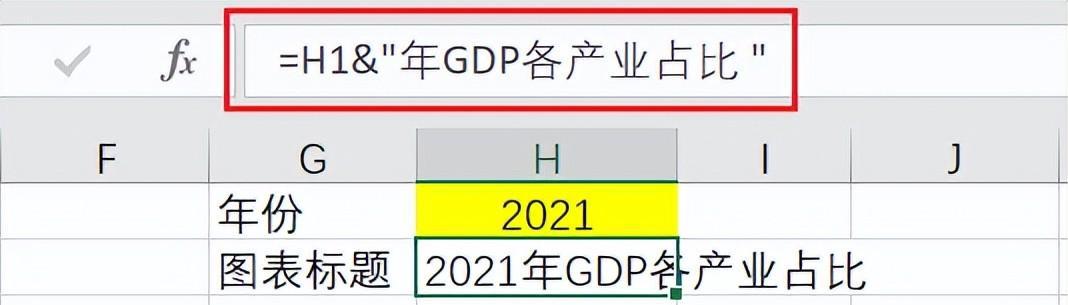

在H2单元格输入公式：=H1&"年GDP各产业占比 "

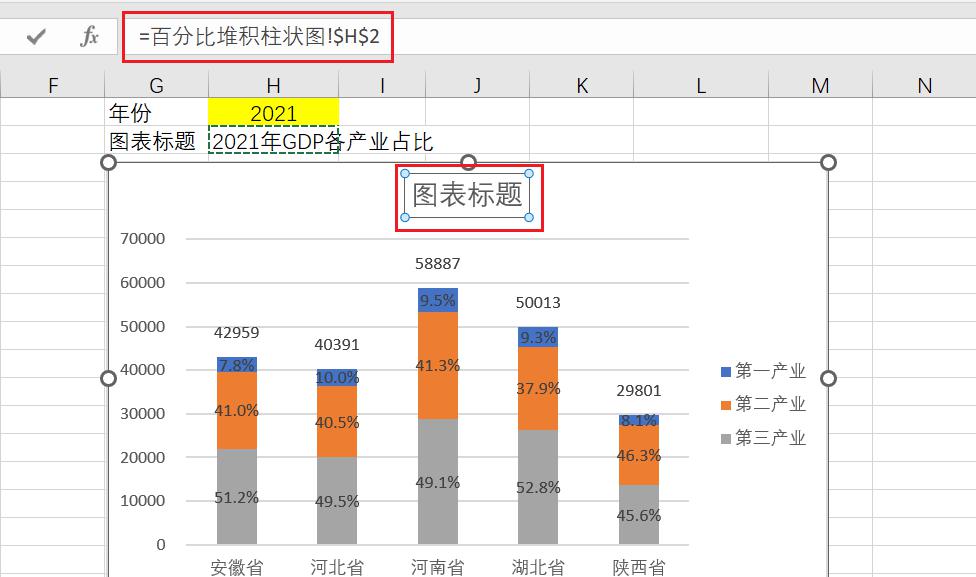

然后选中图表标题栏，在[编辑栏]输入公式：=百分比堆积柱状图!$H$2

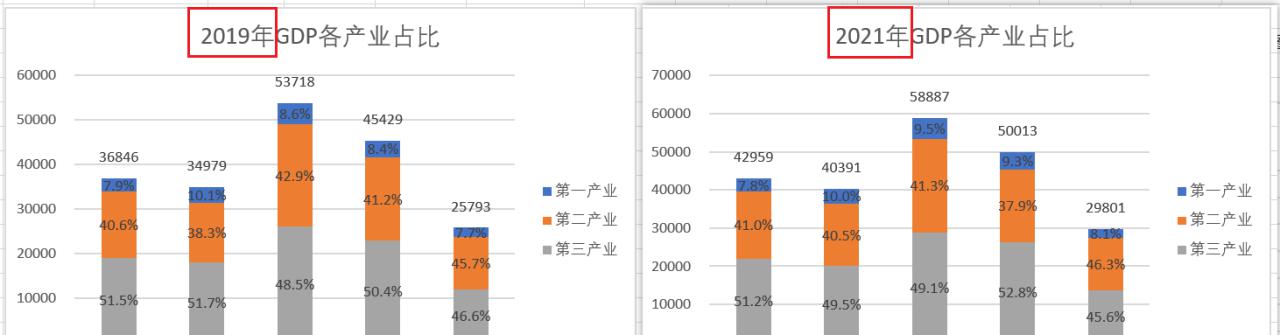

当选择不同的年份时，则生成对应年份的百分比堆积柱形图。
