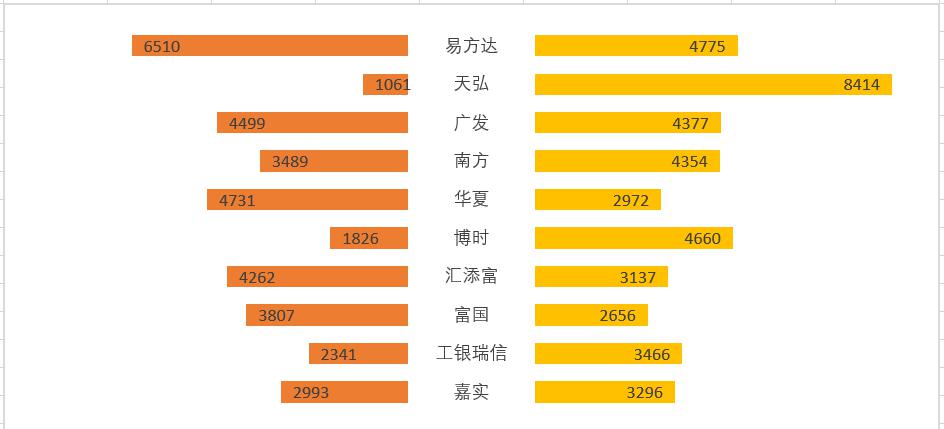

蝴蝶图是一种条形图，中间有一个间隙，用于显示类别，两边并排显示两个系列。蝴蝶图用于比较两组数据系列，可以一目了然地分析两个数据之间的差异。
1、设置辅助数据区域

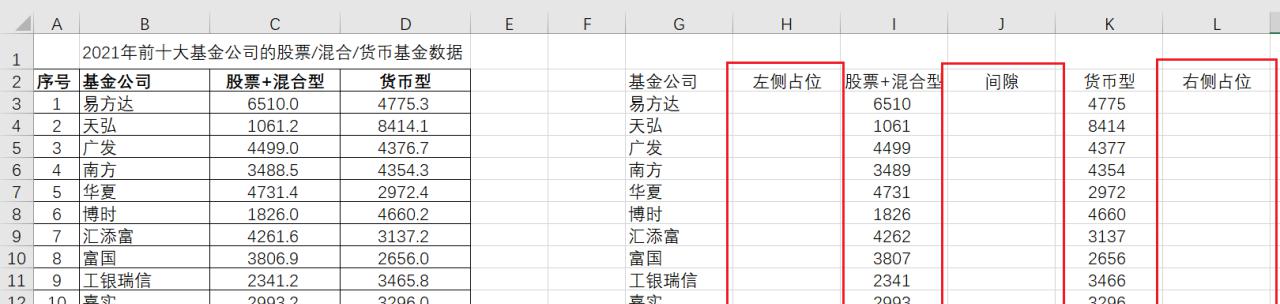

需要在原始数据中增加三列，将两个系列间隔开，为了不影响原数据区域的格式，在右侧设置辅助数据区域。
在G3单元格输入公式：=B3，并复制到数据区域G3:G12；
在I3单元格输入公式：=C3，并复制到数据区域I3:I12；
在K3单元格输入公式：=D3，并复制到数据区域K3:K12；
在H3单元格输入公式：=9000-I3，并复制到数据区域H3:H12；
在L3单元格输入公式：=9000-K3，并复制到数据区域L3:L12；
备注：在以上公式中，数字9000是根据原数据区域中的最大数值（8414）来确定的，取了一个大于最大数值的整数。

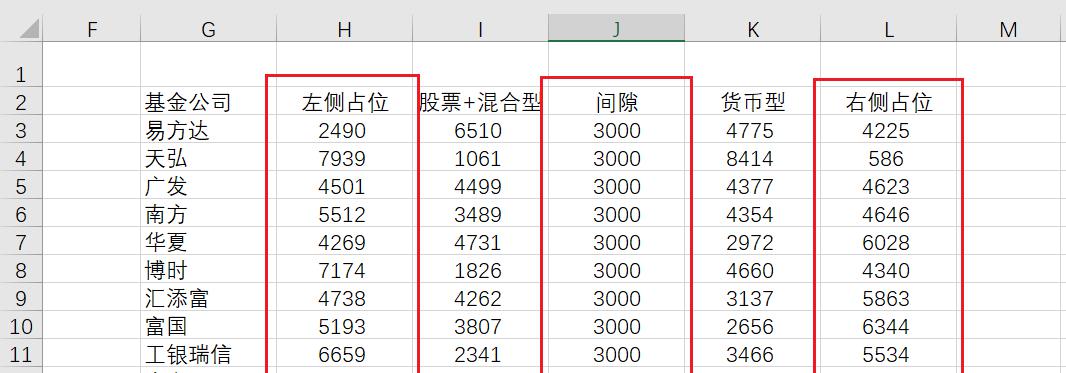

在数据区域J3:J12输入数字3000，该列用于图表的两个条形之间的间隙，随后也可以根据图表效果进行修改。
2、插入堆积条形图

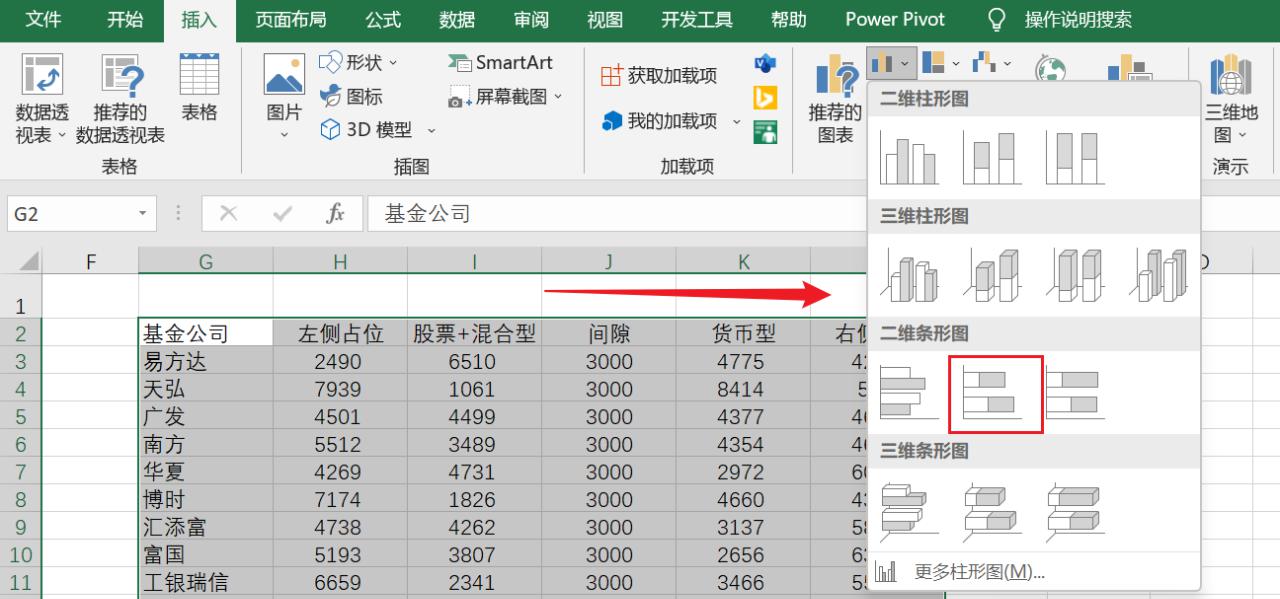

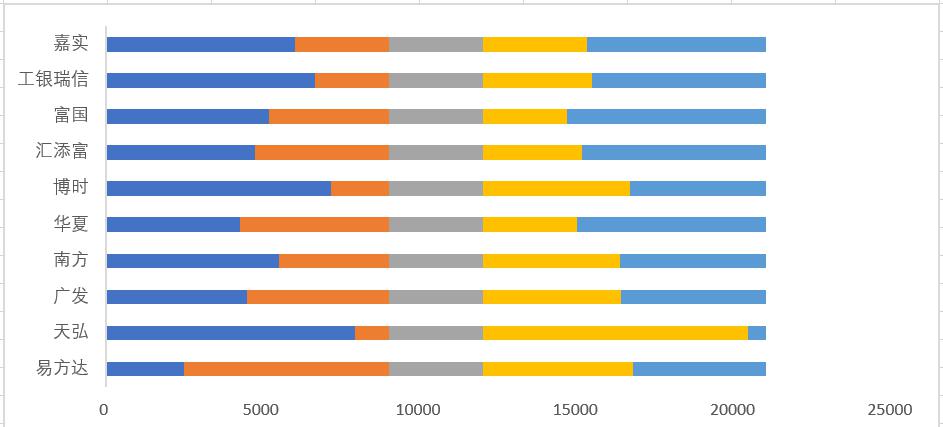

选择辅助数据区域，单击菜单栏[插入]=>[图表]=>[堆积条形图]。
删除图表标题、网格线、不需要的图例。
3、取消三个辅助数据系列的填充颜色

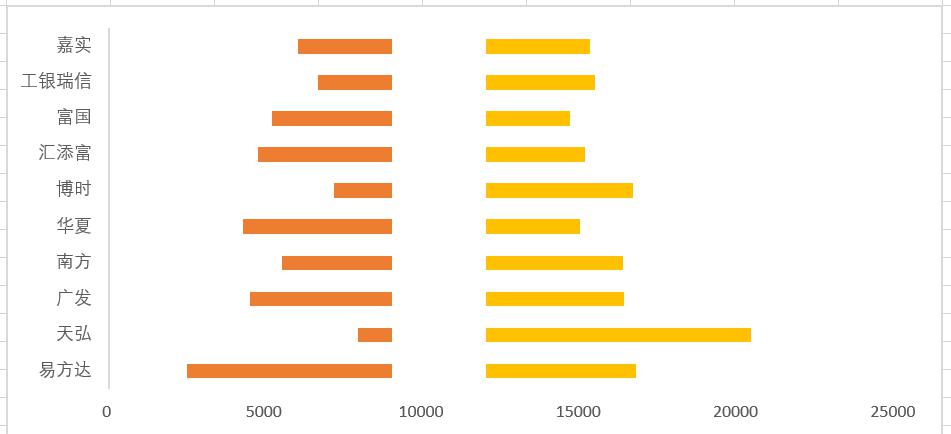

右键单击左侧的数据系列，选择[填充]下拉列表=>[无填充]。
按此方式，将中间的数据系列、右侧的数据系列均设置为“无填充”。
4、添加数据标签

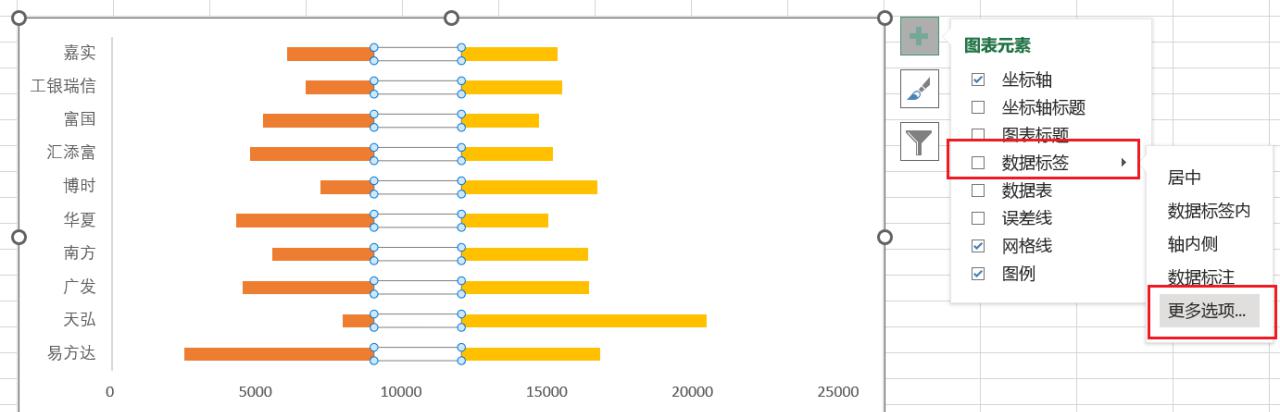

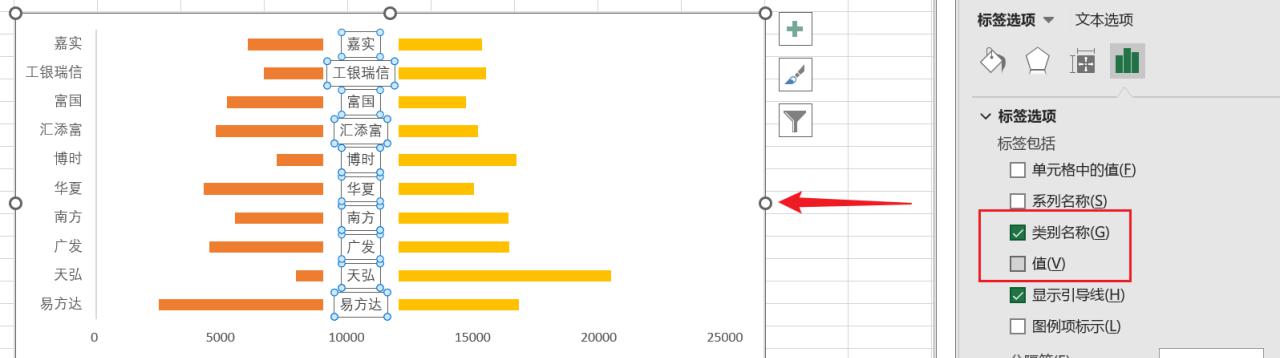

选择图表中间的空白系列，单击图表右侧的“ ”，选择[数据标签]=>[更多选项]。
在右侧的[标签选项]中，取消对[值]的勾选；再勾选[类别名称]。
5、调整坐标轴
这时的条形图是升序排列，跟数据区域的排序正好相反，可以对Y轴进行调整。

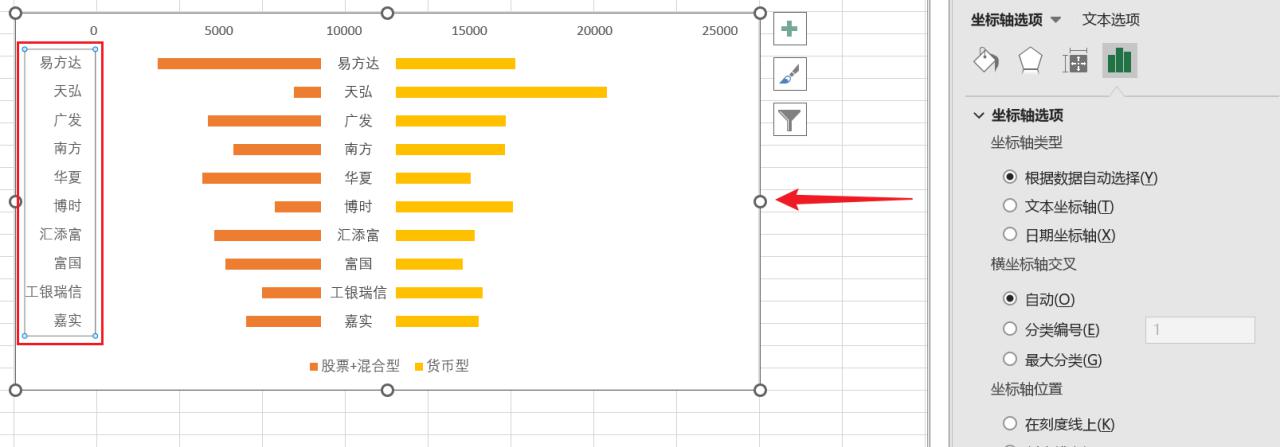

右键单击Y轴，选择[设置坐标轴格式]，在[坐标轴选项]中勾选[逆序类别]。

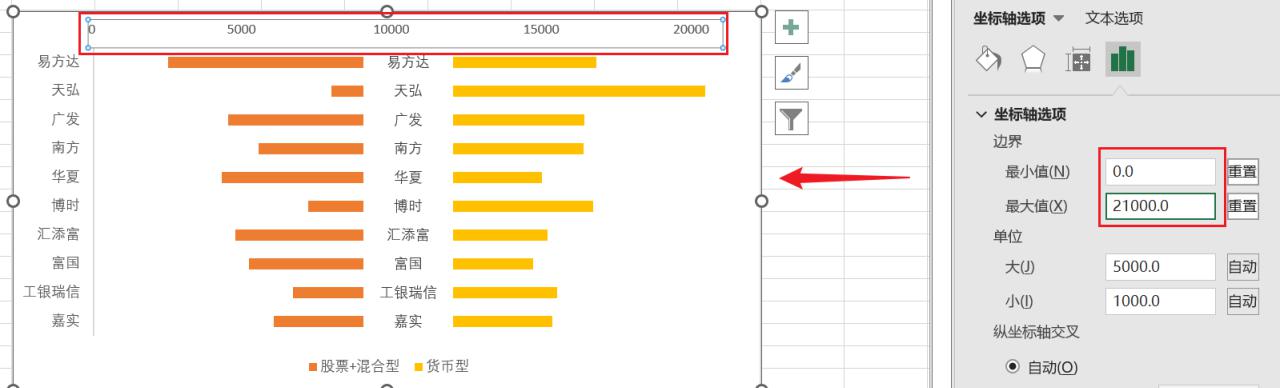

右键单击X轴，选择[设置坐标轴格式]，在[坐标轴选项]中将[最小值]设置为0，[最大值]设置为21000（按几个系列数据之和进行设置，9000 3000 9000=21000）。

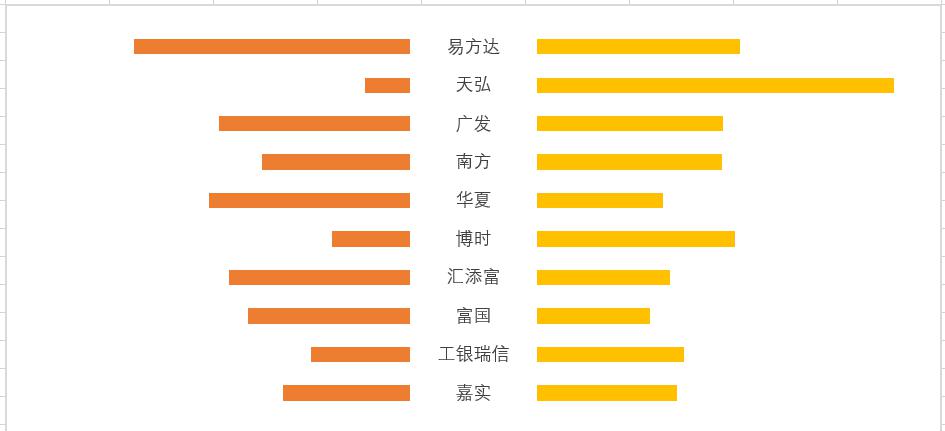

然后删除X轴和Y轴。
6、调整系列间隙宽度并添加数据标签

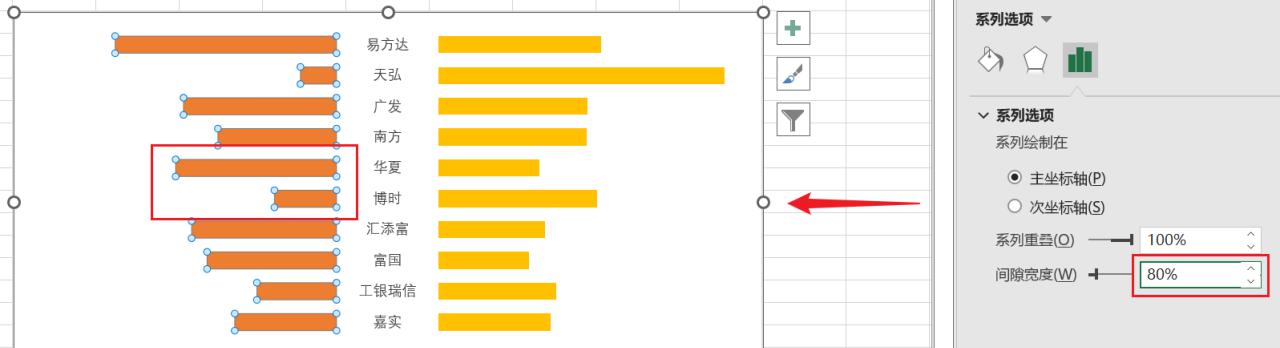

右键单击图表系列，选择[设置数据系列格式]，在[系列选项]中将[间隙宽度]设置为80%。（具体数据可以根据实际情况调整）

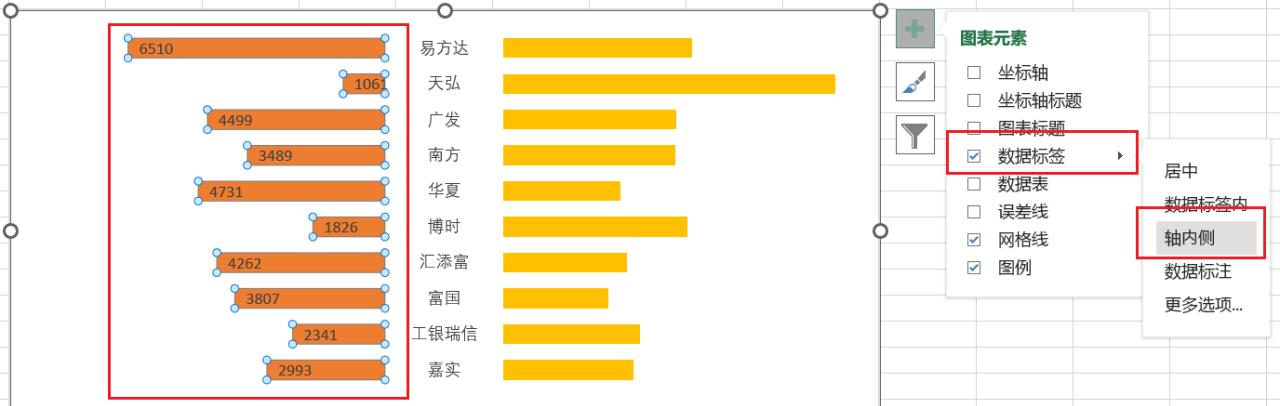

选择左侧的数据系列，单击图表右侧的“ ”，选择[数据标签]=>[轴内侧]。

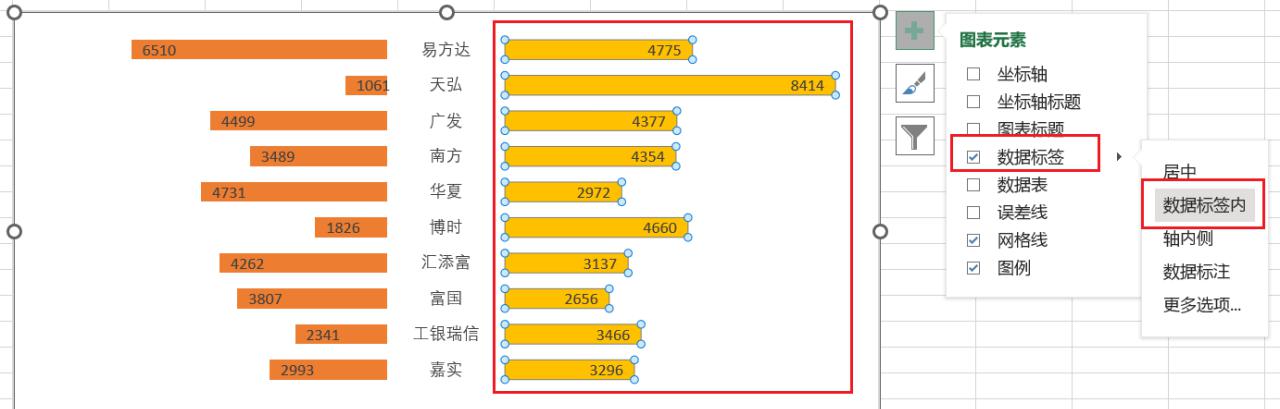

选择右侧的数据系列，将[数据标签]设置为[数据标签内]。
