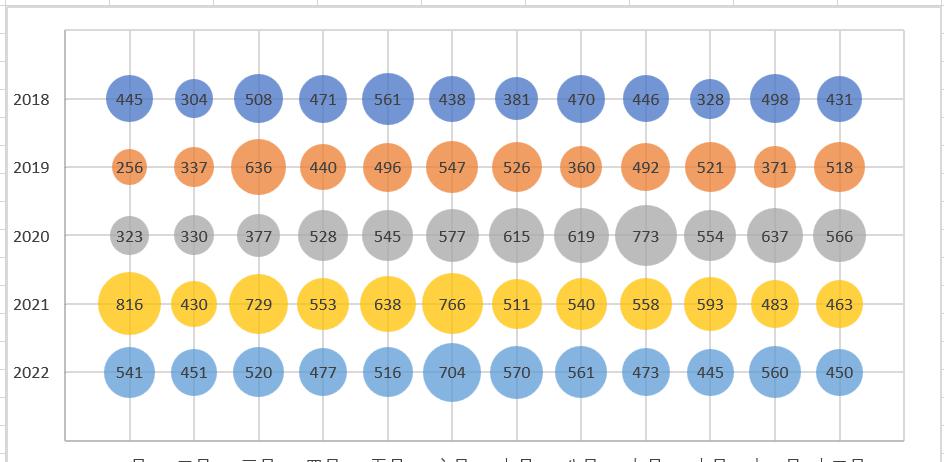

矩阵气泡图可以用于比较多序列数据，并通过将气泡以矩阵置换的方式来显示它们之间的关系。
1、创建两个辅助数据区域
通常，矩阵气泡图中的每个气泡由三个值组成：X值，Y值和气泡大小。
下表原数据区域的值仅可用于确定气泡的相对大小。因此，我们需要用辅助数据区域来表示X值和Y值，以便确定气泡的中心位置。
原数据区域有5组值，每组值有12个系列。在辅助区域X轴，创建一个包含1到12的序列号；在辅助区域Y轴，12列数据，包含从5到1的反向序列号。
2、插入气泡图

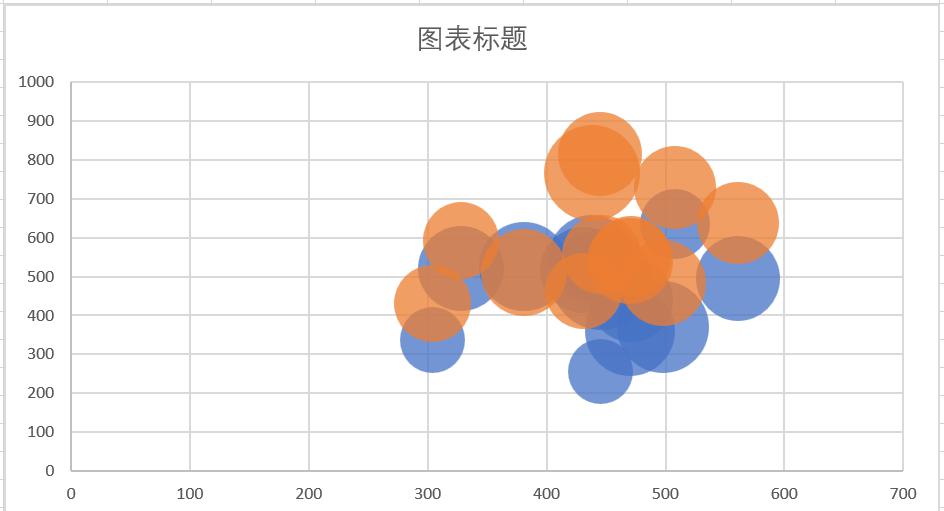

选择原数据区域C3:N7，单击菜单栏[插入]=>[散点图]=>[气泡图]
3、重新选择图表数据
右键单击气泡图，单击[选择数据]。
在[选择数据源]对话框中，删除原始系列（系列1和系列2）。分别选择[系列1]、[系列2]，然后单击[删除]按钮。
在[选择数据源]对话框中，添加新系列。单击[添加]按钮，在弹出的[编辑数据系列]对话框中，按以下方式选择数据范围：
① X轴系列值，选择辅助区域X轴中的序列号；
② Y轴系列值，选择辅助区域Y轴中的第一行数据；
③ 系列气泡大小，选择原始数据范围内的第一组数据；
按此步骤，将另4组数据添加为新系列。
4、隐藏X轴和Y轴
用实际的一组值和系列名称替换图表中的当前X轴和Y轴。
右键单击X轴，选择[设置坐标轴格式]，将[标签]设置为[无]。
右键单击Y轴，选择[设置坐标轴格式]，将[标签]设置为[无]。
5、添加行列标题到图表中
设置辅助数据区域，以将值和系列名称添加到图表中。
右键单击图表，单击[选择数据]，在弹出的[选择数据源]对话框，添加新系列。
将第一组辅助区域数据按以下方式添加为新系列
① X轴系列值，选择第一列数据；
② Y轴系列值，选择第二列数据；
③ 系列气泡大小，选择第三列数据；
将第二组辅助区域数据按以下方式添加为新系列
① X轴系列值，选择第一列数据；
② Y轴系列值，选择第二列数据；
③ 系列气泡大小，选择第三列数据；
6、设置X轴和Y轴格式
不是真正的坐标轴，用实际的一组值和系列名称当作X轴和Y轴。
选择[系列6]，右键单击，选择[添加数据标签]
X轴
右键单击[系列6]的数据标签，选择[设置数据标签格式]。按以下设置：
标签位置：靠下
标签包括：取消对[Y值]的勾选；再勾选[单元格中的值]，弹出[选择数据标签区域]对话框，数据区域设置为原数据区域的列标题（C2:N2）。
Y轴
右键单击[系列7]的数据标签，选择[设置数据标签格式]。按以下设置：
标签位置：靠左
标签包括：取消对[Y值]的勾选；再勾选[单元格中的值]，弹出[选择数据标签区域]对话框，数据区域设置为原数据区域的列标题（B3:B7）。
7、设置X轴和Y轴最小值
在表格右侧的[设置图表格式区域]（右键单击图表，选择设置格式，可调出“设置图表格式区域”）。
选择[水平(值)轴]，将[边界]的[最小值]设置为0，将[单位]的[大]设置为1。
再选择[垂直(值)轴]，将[边界]的[最小值]设置为0。
再手动调整绘图区大小，删除图例。
8、调整气泡格式

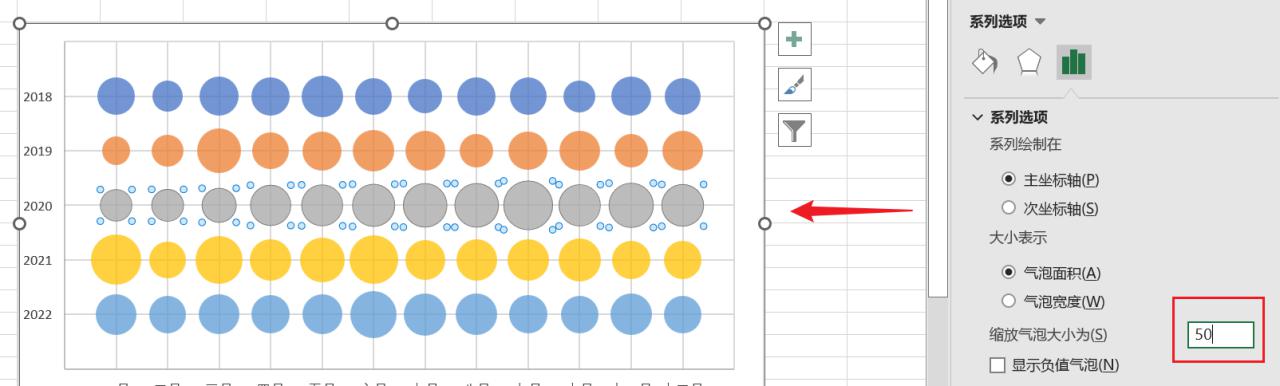

调整气泡大小。右键单击任一系列的气泡，选择[设置数据系列格式]，将[缩放气泡大小为]设置成50。
为气泡添加数据标签。
右键单击任一系列，选择[添加数据标签]

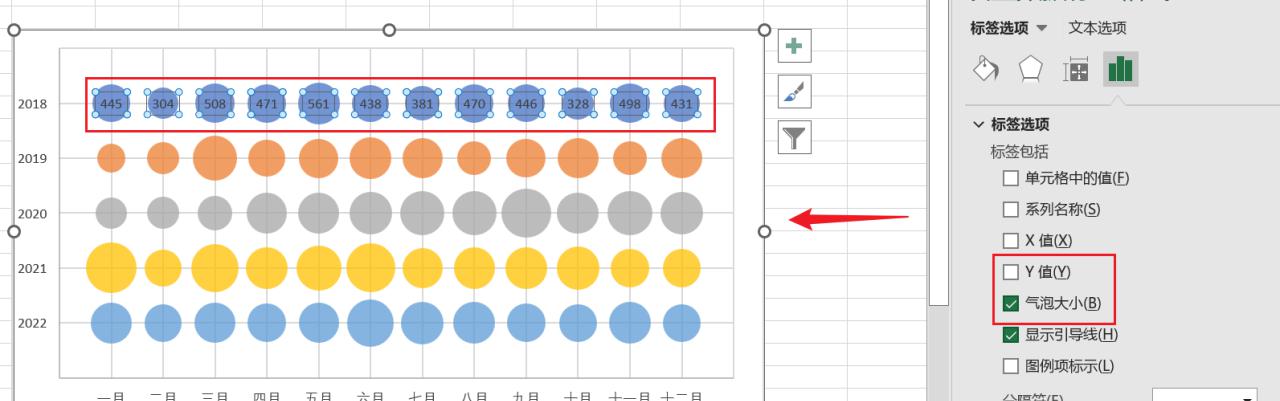

右键单击刚添加的数据标签，选择[设置数据标签格式]
标签位置：居中。
标签包括：取消对[Y值]的勾选；再勾选[气泡大小]。
按此步骤为其他系列添加数据标签。

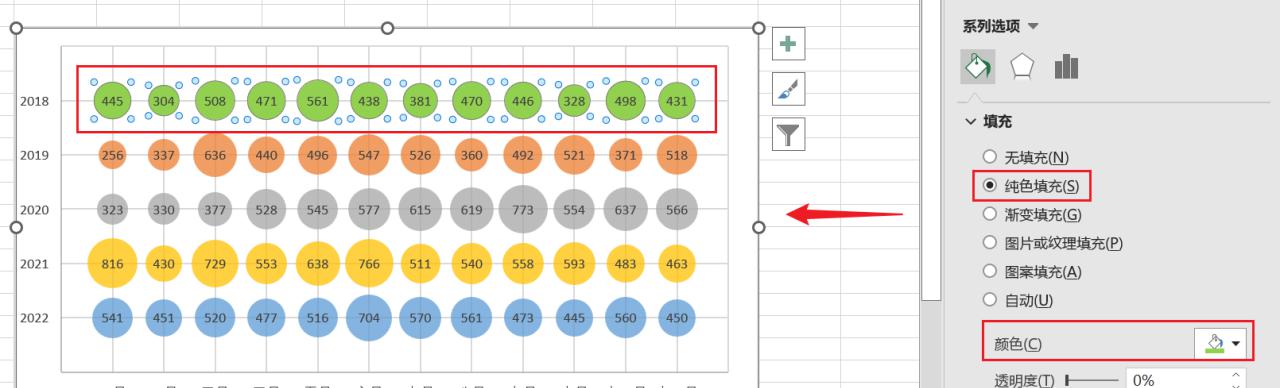

还可以将气泡的颜色进行统一。
选择任一系列，右键的那家，选择[设置数据系列格式]
将[填充]设置为“纯色填充”；
[颜色]按需要设置，比如设置为“绿色”。
