方块堆积图，适用于占比比较或完成率达标情况，表现形式新颖，制作简单，又能直观的展示，可用性较强。

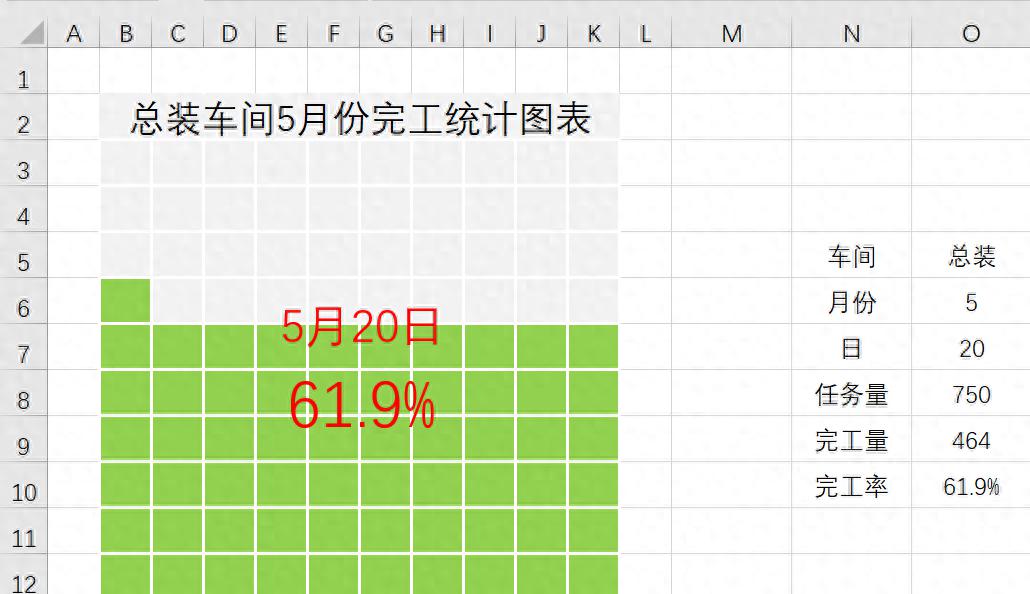

如下图，是由100个方格组成的形状，每个格代表1%；图中我们可以看到，绿色有61个格子，所以占比是61%，根据不同颜色可以直观的看出占比情况。
1、选定100个单元格并设置格式

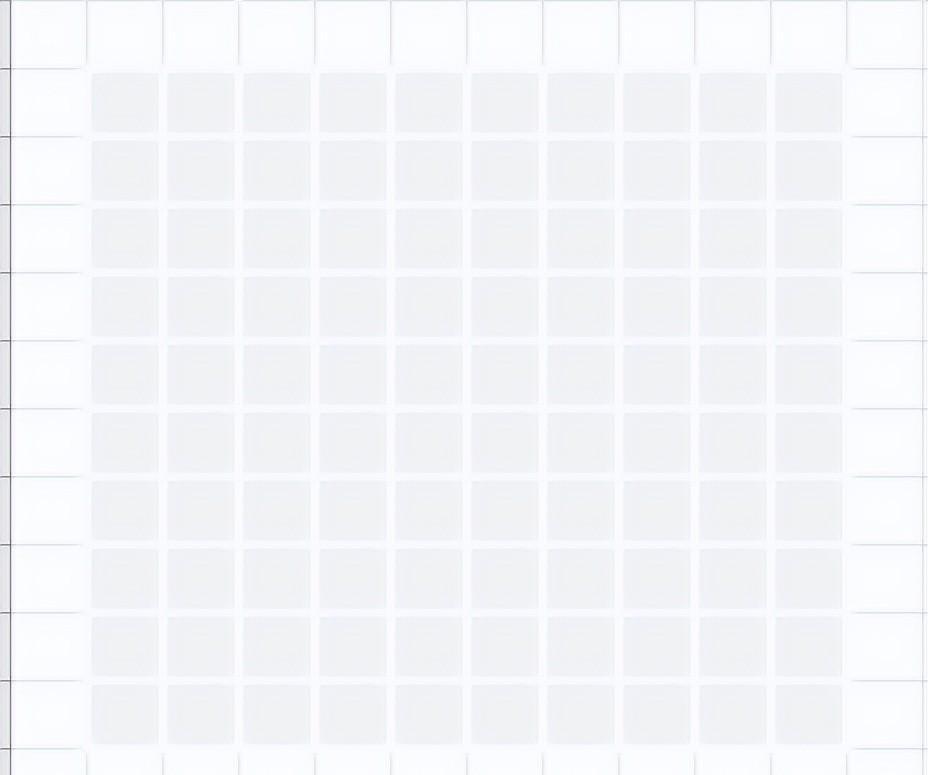

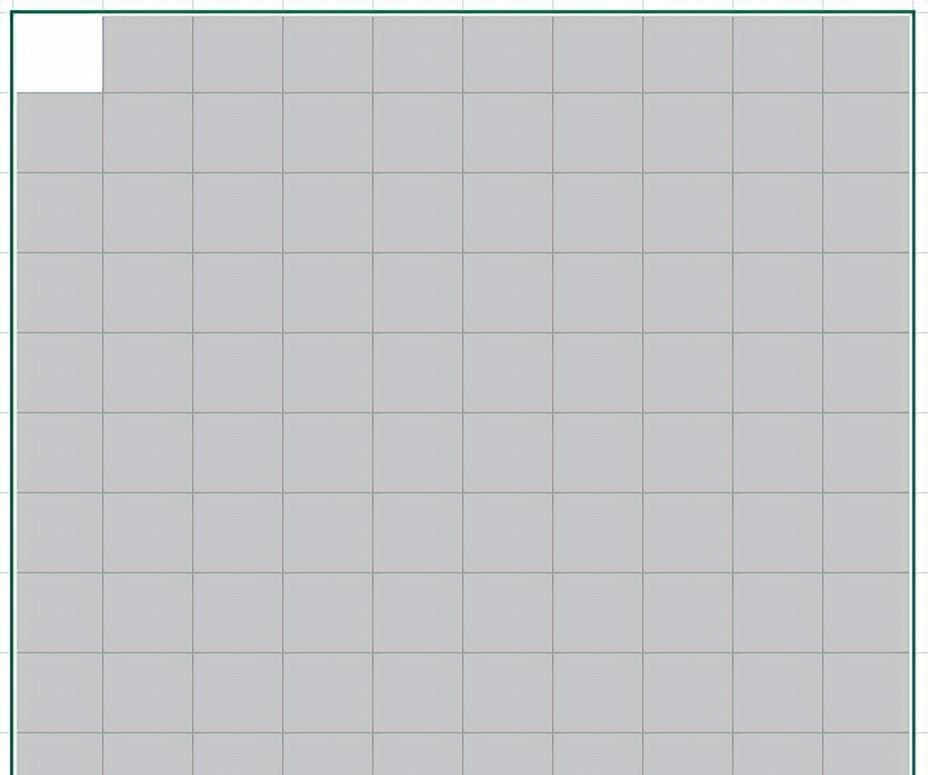

选择100个单元格，调整行高与列宽，将所选定单元格调为正方形。

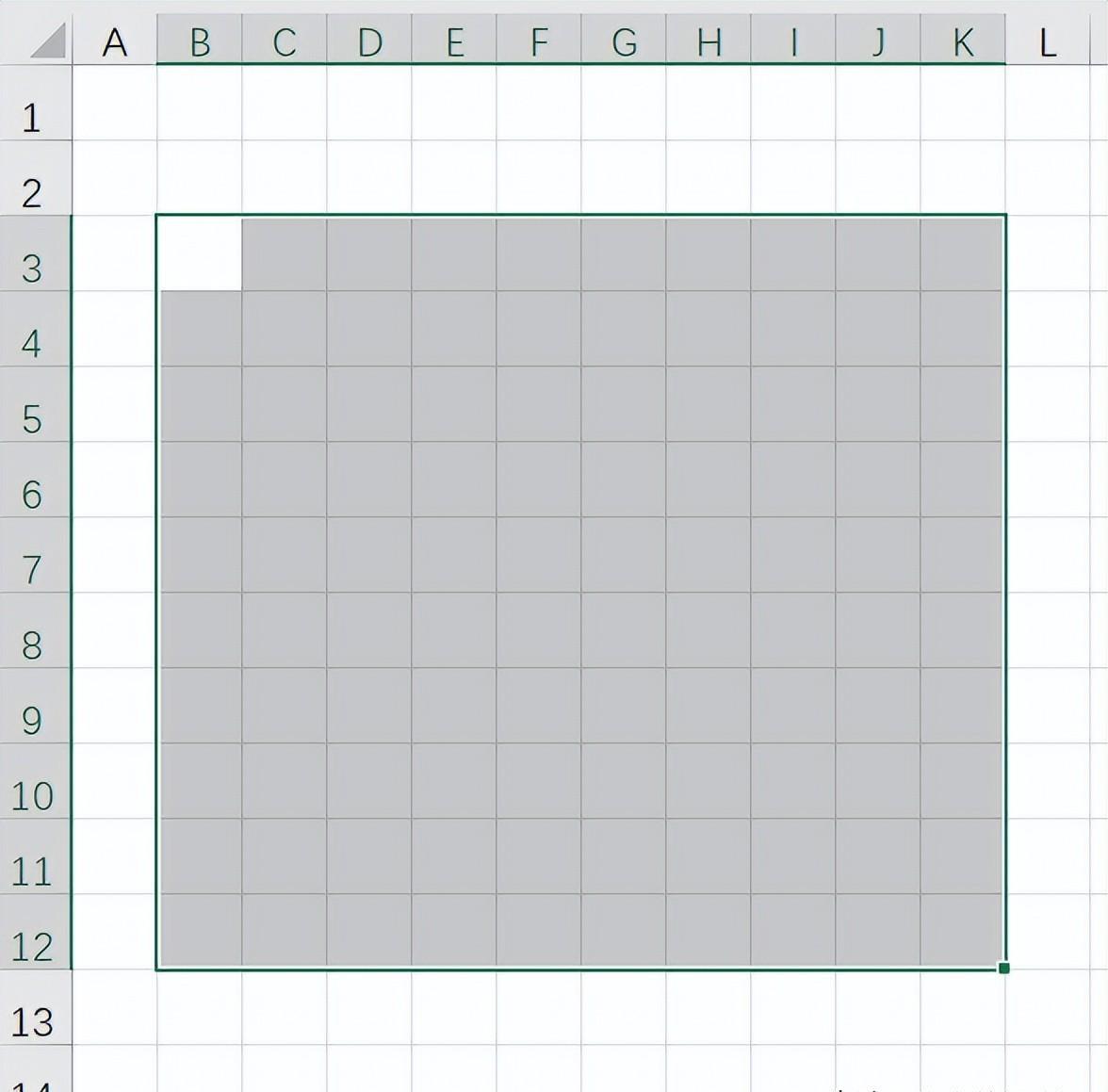

选择这100个单元格，单击选项卡[开始]=>[字体]=>[深色5%]，为单元格填充浅灰色。

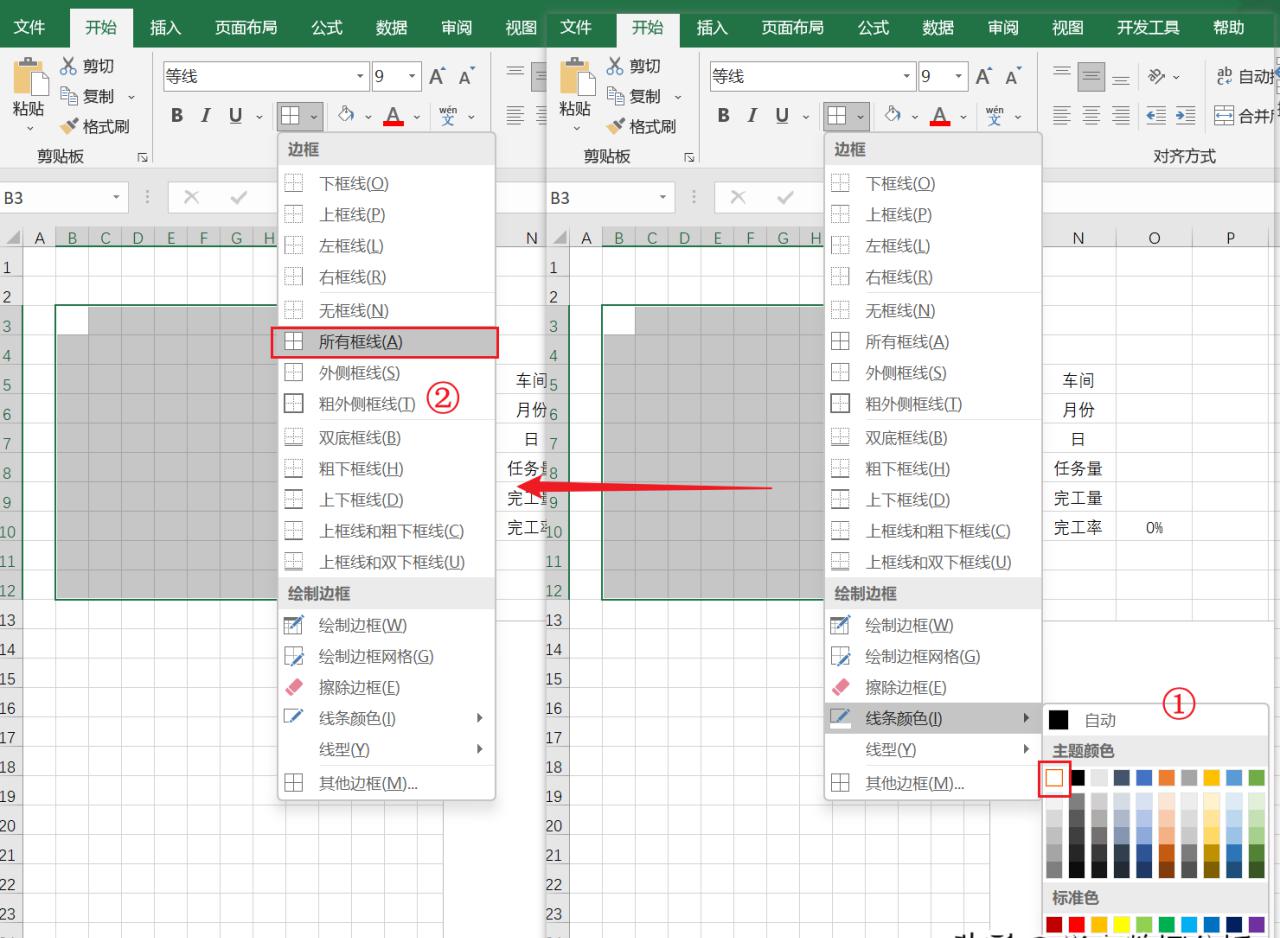

为单元格设置白色边框，把看似一整片的单元格分开为一个个小格子。
2、填写数字并设置格式
为单元格按顺序填入0.01~1这100个数字。

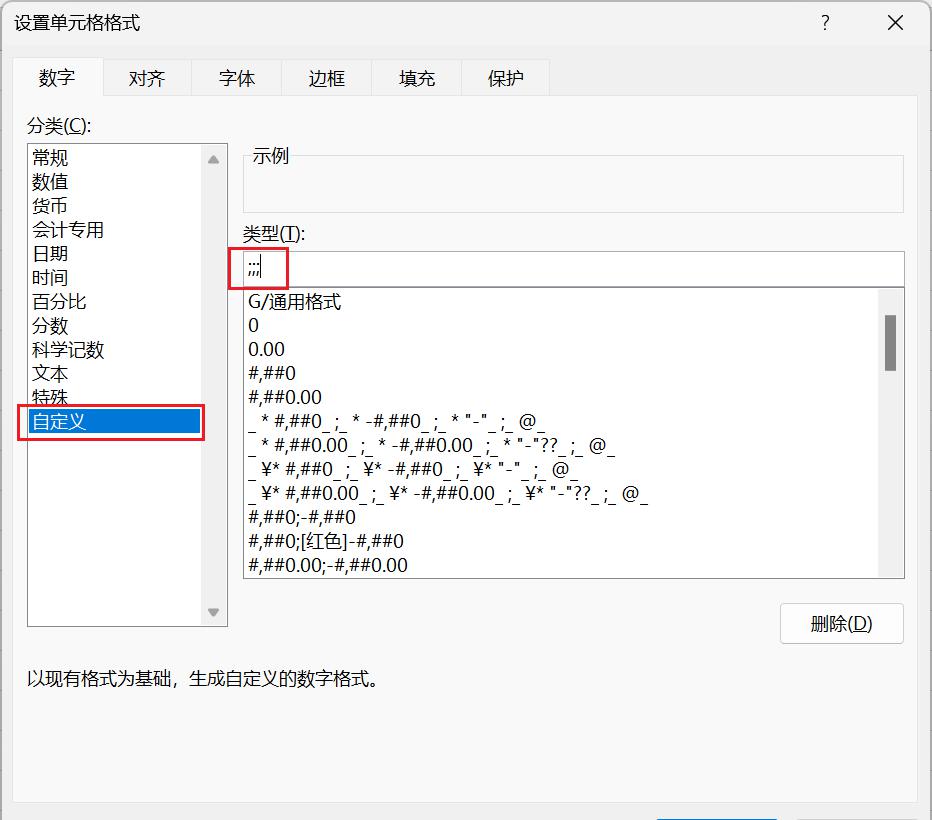

隐藏数字。选择数据区域，在[设置单元格格式]对话框，选择[自定义]=>[类型]，并填入“;;;”（也就是三个分号），表示隐藏单元格中的任何数值。
3、设置条件格式

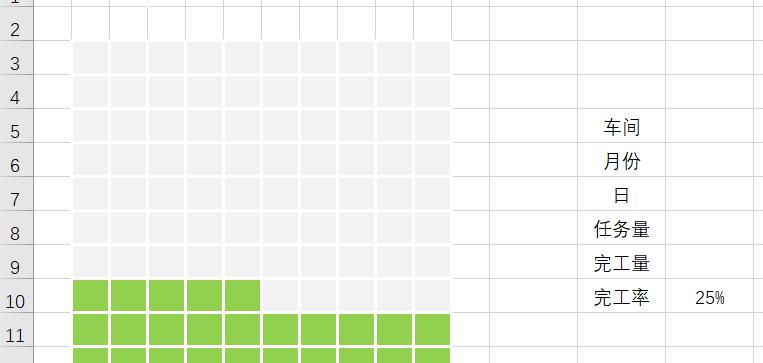

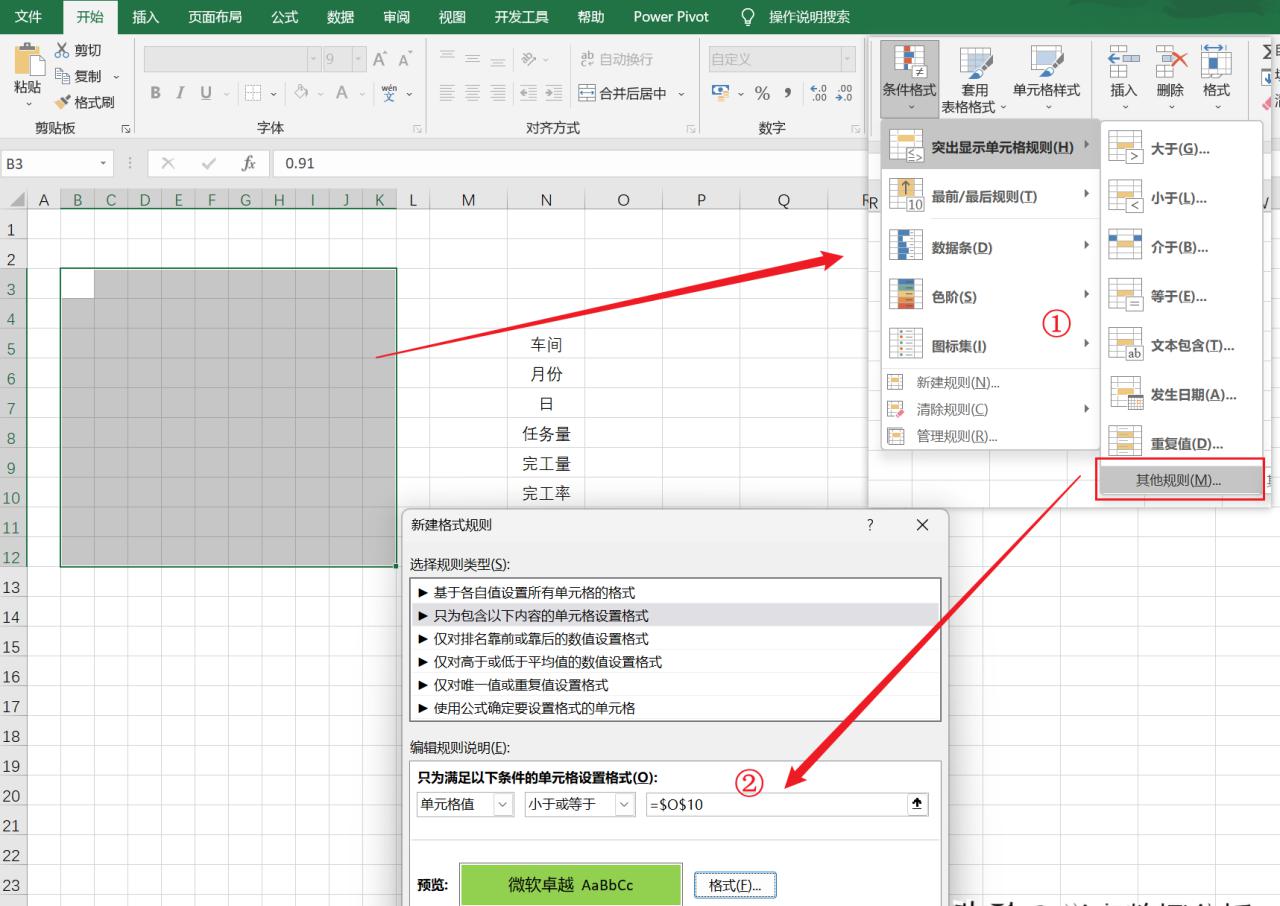

选定灰色区域，单击选项卡[开始]=>[条件格式]=>[突出显示单元格规则]=>[其他规则]，在弹出的[新建格式规则]对话框，选择“小于或等于”，并选定判断值的单元格为O10，并将填充颜色设置为绿色。
4、设置完工明细区域

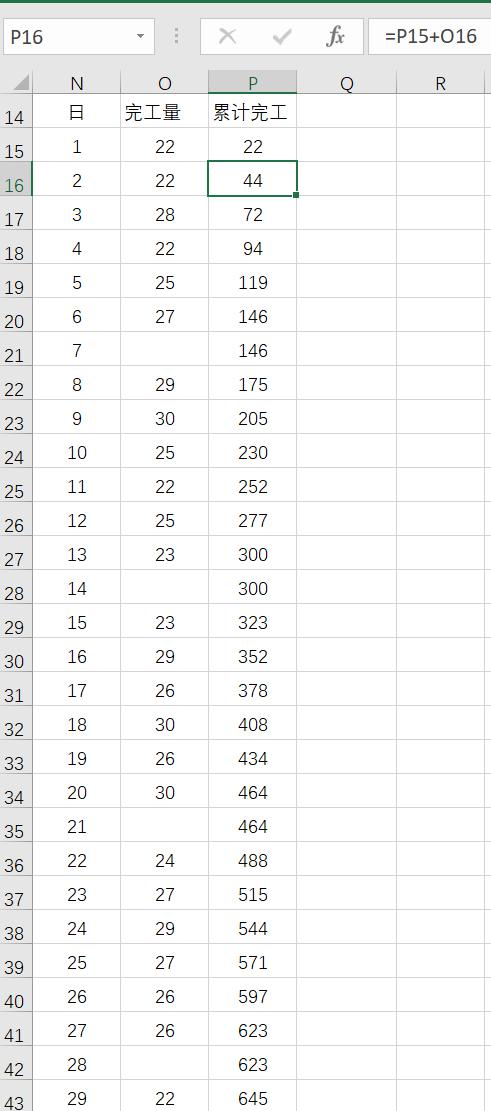

完工明细区域，用于记录每日的完工量，并计算出累计完工量。
P15单元格输入公式：=O15
P16单元格输入公式：=P15 O16，并复制到数据区域P16:P45
5、设置完工统计区域

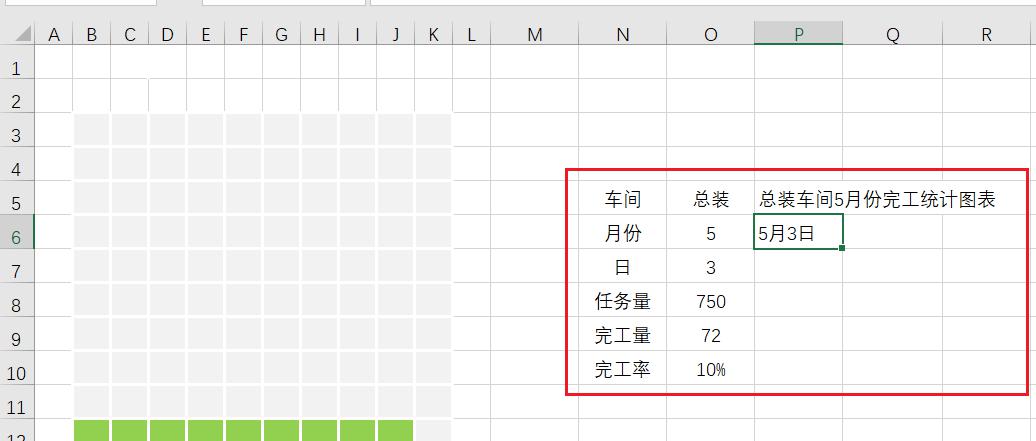

完工统计区域用于记录车间、月份、任务量，再根据填写的日期提取“累计完工量”，并计算“完工率”。当我们改变O7单元格的日期时，完工量及完工率会相应的产生变化。
O9单元格输入公式：=INDEX(P15:P45,MATCH(O7,N15:N45))，根据“日期”去“完工明细区域”提取对应日期的完工量。
O10单元格输入公式：=O9/O8，计算完工率。
P5单元格输入公式：=O5&N5&O6&N6&"完工统计图表"。作为图表区域的标题
P6单元格输入公式：=O6&"月"&O7&"日"。将月与日合成日期。
O5:O8根据统计情况，手工输入。
6、插入滚动条
为了避免每次都要手动输入年份才能改变数据，可以加入控件。

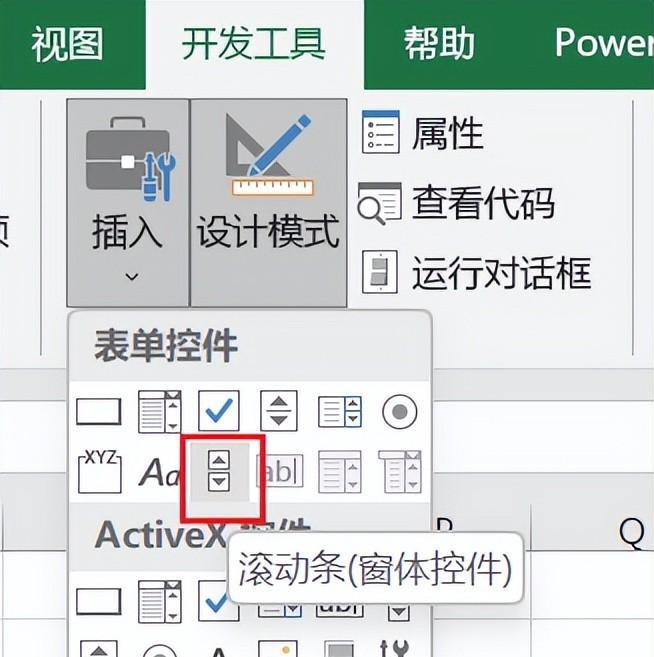

单击选项卡[开发工具]=>[插入]=>[滚动条]，按住鼠标左键不放，在合适的区域划出滚动条。

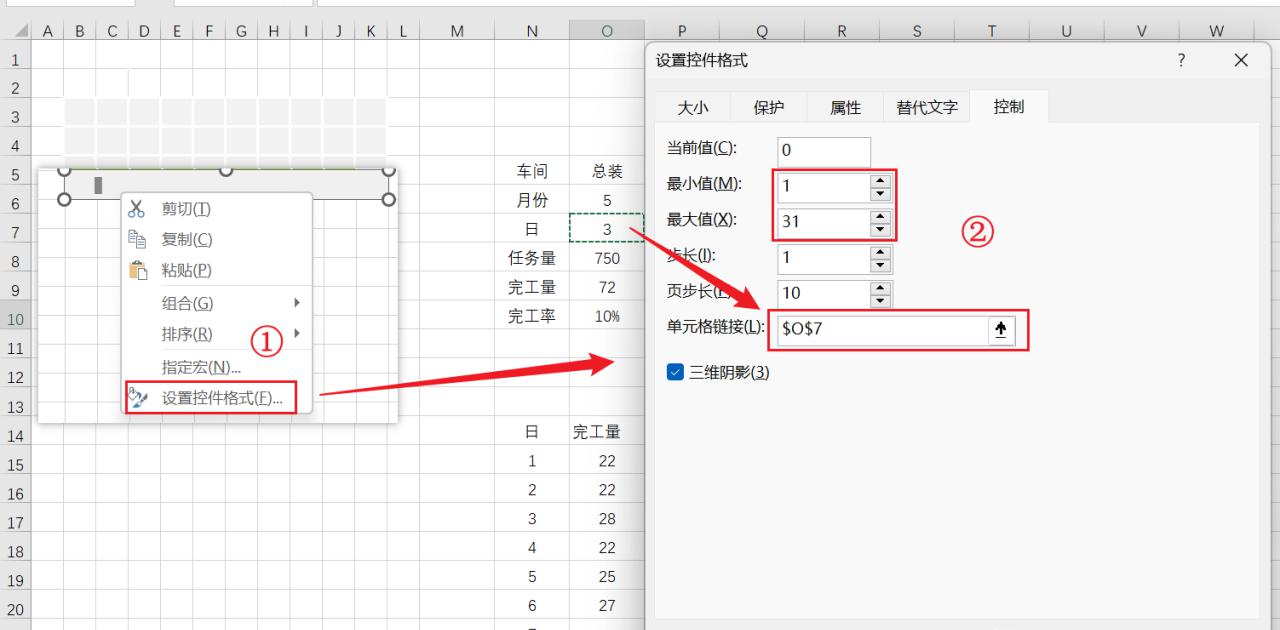

设置滚动条格式。右键单击滚动条，选择[设置控件格式]，将[最小值]设置为1，[最大值]设置为31，[单元格连接]设置为O7。

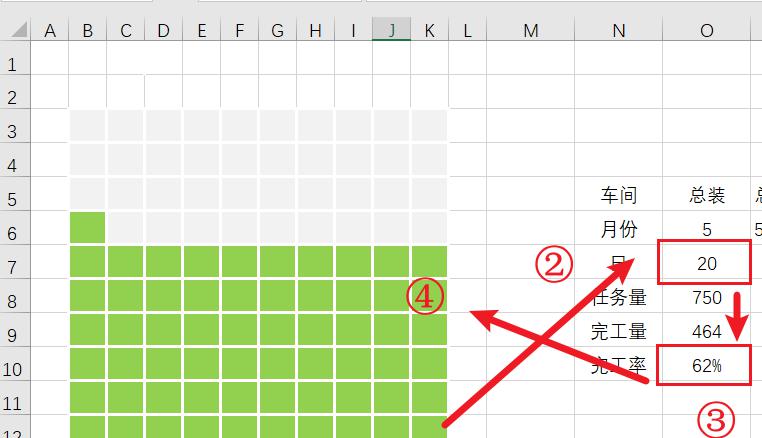

当点击滚动条或按住滚动条不放时，O7单元格的值会随之变化，则O10的完工率跟着变化，进而图表的绿色方格也跟着变化。
7、图表美化
为图表添加日期及完工率。

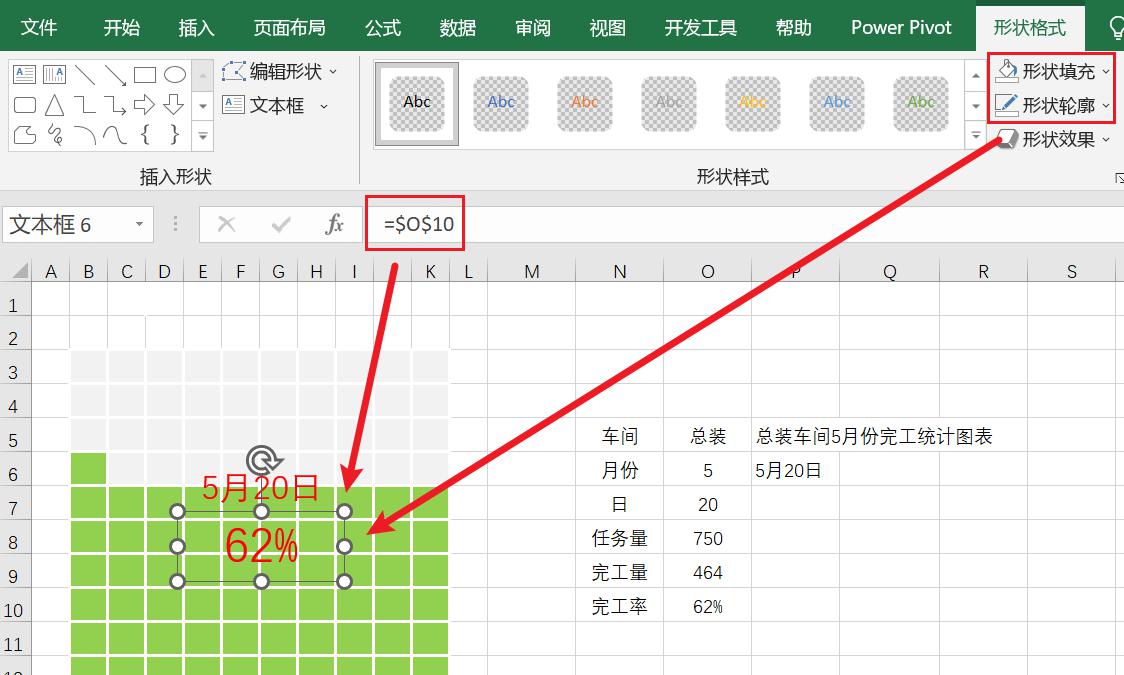

插入一个文本框，设置为“无形状填充”、“无形状轮廓”。并选中文本框，在公式栏输入公式：=O10。用于显示“完工率”。
再插入一个文本框，同样的设置，用于显示“日期”。

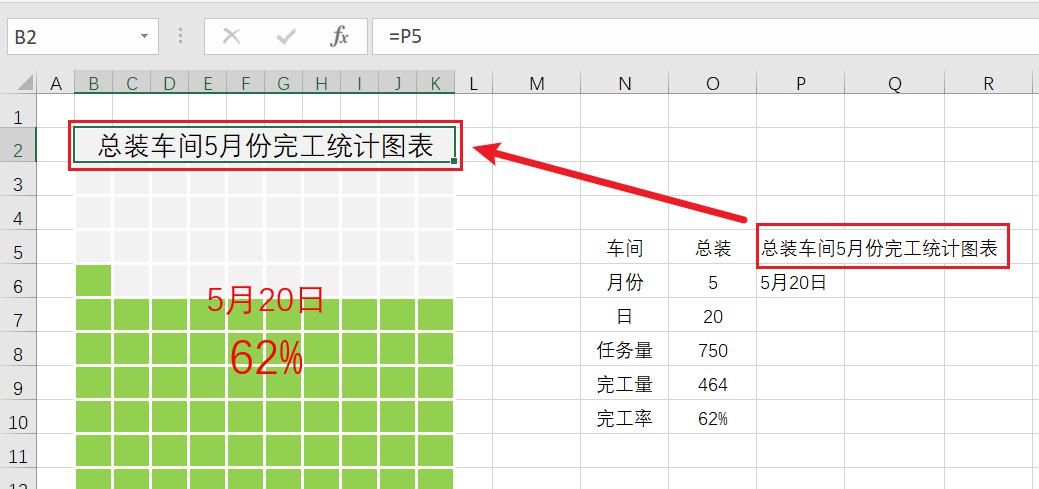

为图表添加标题。将数据区域B2:K2合并单元格，并输入公式：=P5。
