excel瀑布图工资表制作方法

瀑布图（Waterfall Plot）为麦肯锡独创，

又名阶梯图（Cascade Chart）或桥图（Bridge Chart）

用途

组成瀑布图：展示数据的构成、变化等。

变化瀑布图：展示一个数据向另外一个数据演变的过程。

先以工资构成为示例展示制作过程，

最后再列举瀑布图的常见用法。

工资构成瀑布图

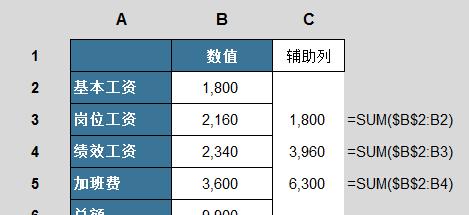

增加辅助列，并且添加公式，如下：

公式解析：

首尾保持空白

C3单元格录入"=SUM($B$2:B2)"，然后拖动填充C4/C5

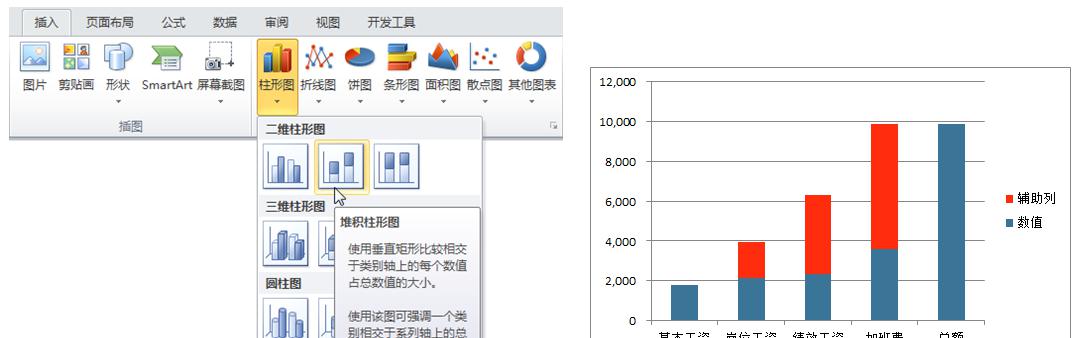

选择表格数据生成"堆积柱形图"

将辅助列的数据调整在下方显示

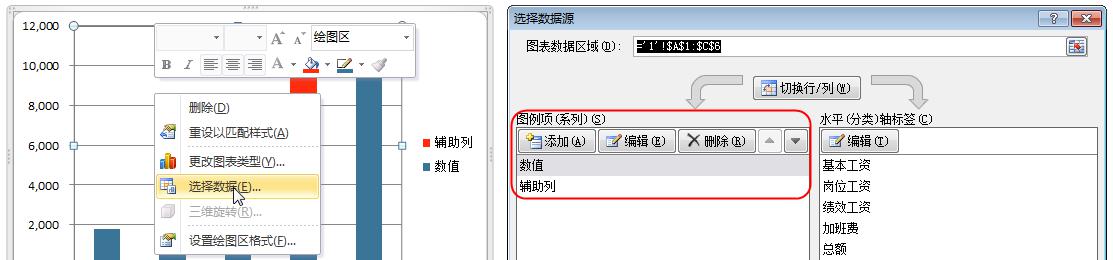

点击图标右键"选择数据"

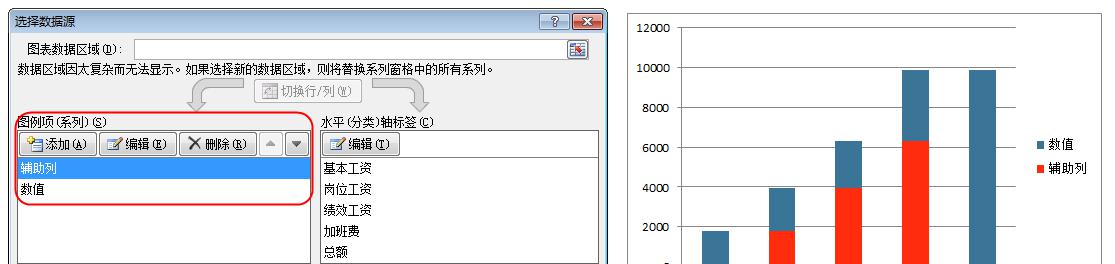

图例项中将"辅助列"与"数值"互换

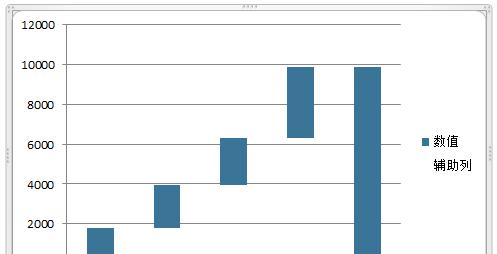

将红色柱体的填充颜色去除

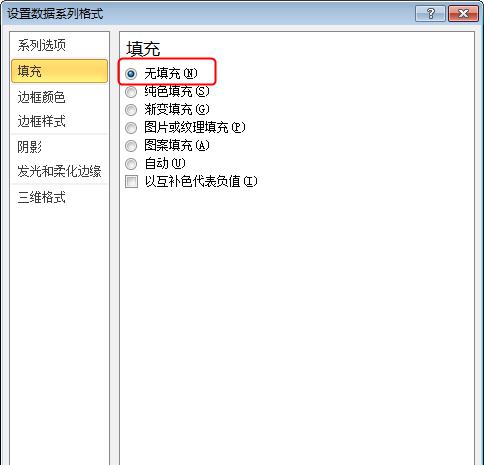

双击红色柱体，

"设置数据系列格式"窗口中修改填充为"无填充"

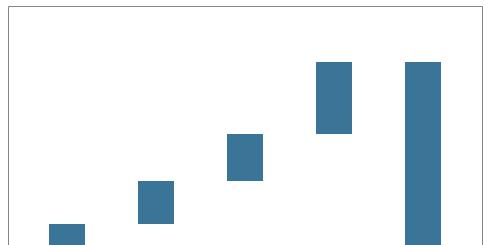

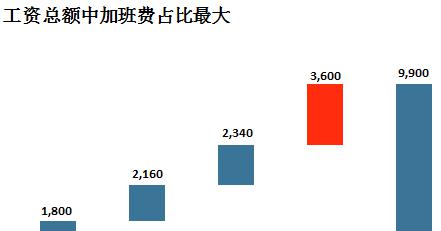

整个瀑布图的制作已经完成。

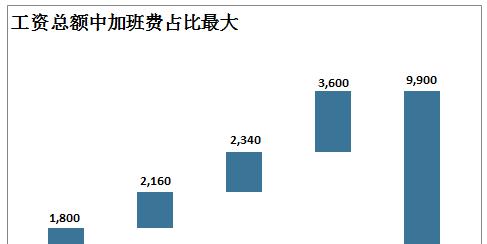

然后根据自己的需求进行美化：

删除图例项、纵坐标、网格线

添加数据和标题

去除横坐标轴和边框的线条，主要项调整颜色

进一步的优化如背景色、字体调整就不再细说，

感兴趣可以自己动手调试。

瀑布图的优点：

1. 相比饼图，由于人眼对于角度不敏感，数据间的差异对比，柱形图更清晰

2. 组成元素的分段展示，给人一种序列变化感。如果用来展示公司年度利润，这种变化感尤其明显。

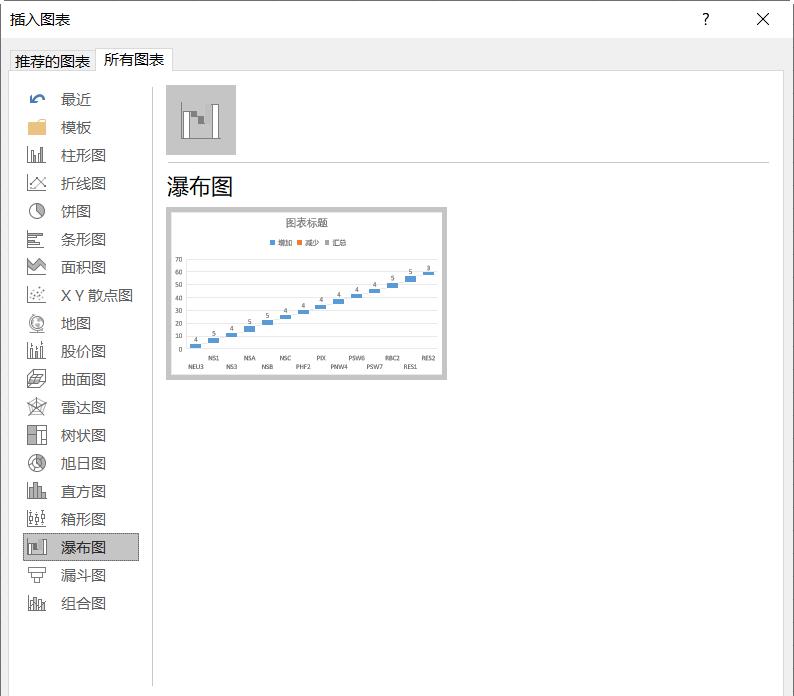

注：2016版本的Excel内置的图表中有瀑布图选择

瀑布图使用场景

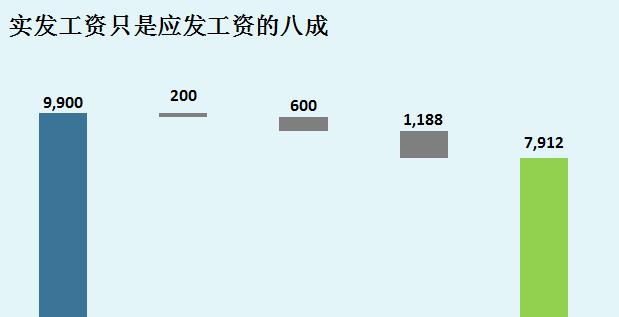

实发工资到应发工资的变化

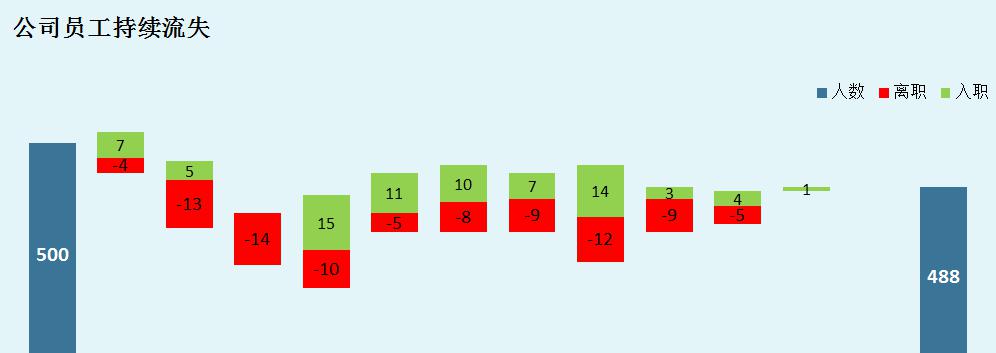

员工各月份人数变化

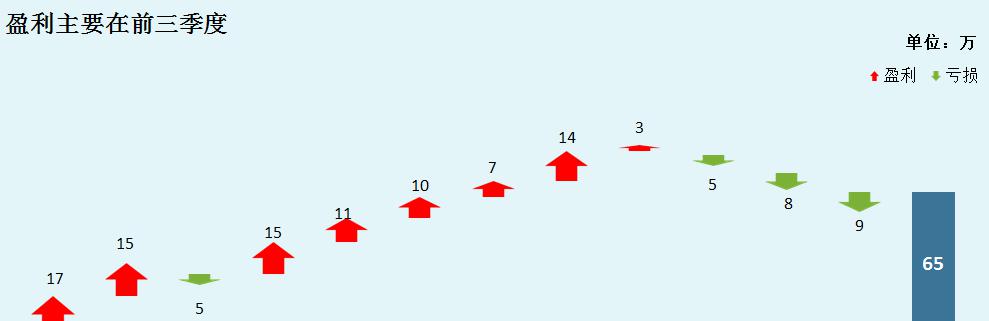

公司各月份盈利
