excel图表制作教程：针管柱形图

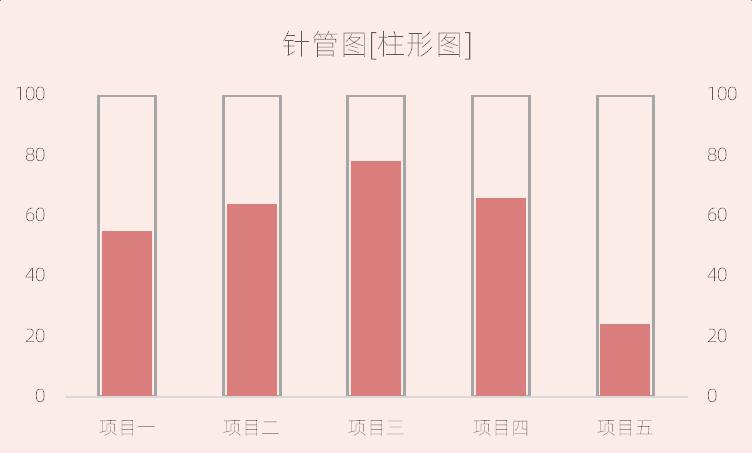

效果

• 数据源

核心步骤

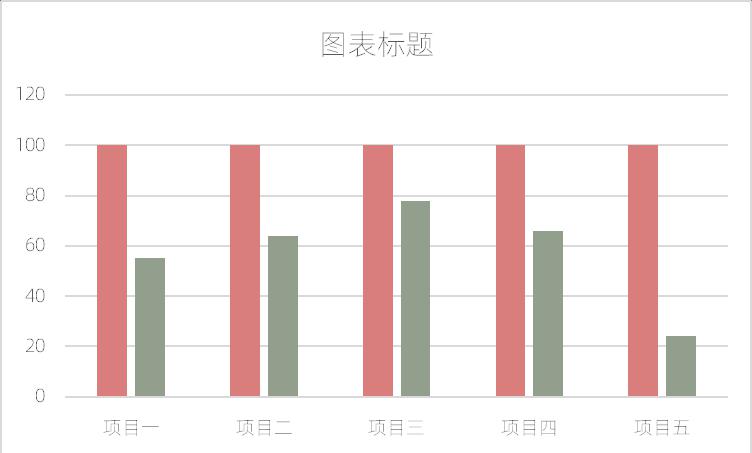

• 选择数据源,插入[簇状柱形图]

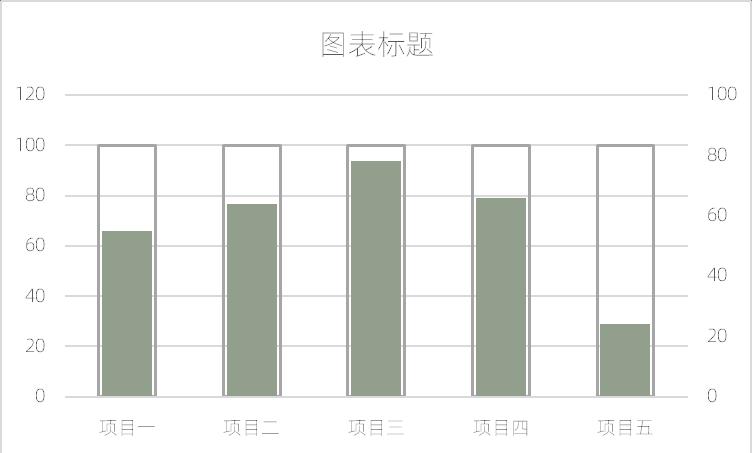

• 设置[实际值]数据系列在次坐标轴,系列重叠100% 间隙宽度150%

注:设置次坐标轴的意义在于可以单独调整两个数据系列的间隙宽度,营造”针管”壁的镂空效果.

• 设置[目标值值]数据系列 间隙宽度120%,无填充或者填充为图表背景色,边框设置为2磅,边框颜色灰色

• 主次坐标轴范围统一为[0,100],调整[实际值]数据系列填充颜色,去掉网格线:

总结

针管图（也称温度计图）是一种数据可视化工具，其设计灵感来自于物理世界中的仪表或速度计。它结合了柱形图和圆形图的元素，通过柱形图的重叠和特定设置，呈现出类似针管或温度计的外观。

针管图通常用于展示任务完成度、目标达成率或类似的指标。其核心部分是一个针管背景，代表任务的总量或100%的完成度。在这个背景上，一个或多个柱形图从从底部向上扩展，表示已完成的任务量或当前的进度。这些柱形图的颜色、高度和角度等属性可以用于传达额外的信息，例如完成度的不同级别或不同任务的进度。

与传统的柱形图相比，针管图在表现任务完成度时更为直观和生动。它们提供了一个即时的视觉反馈，使得观察者可以快速了解任务的进度和状态。此外，通过合理的色彩和布局设计，针管图还可以提供丰富的上下文信息，帮助观察者更好地理解数据。

以上就是针管柱形图制作过程，小伙伴们学会了吗？
