excel图表制作教程：俄罗斯方块图

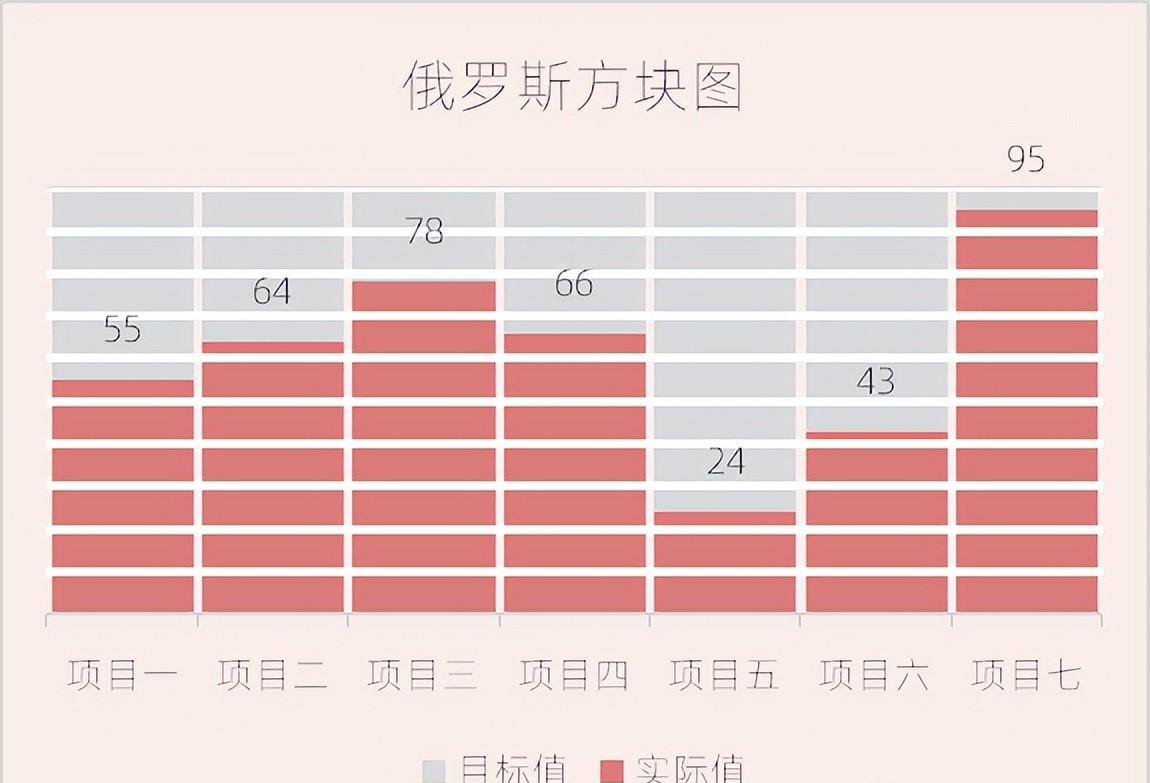

效果

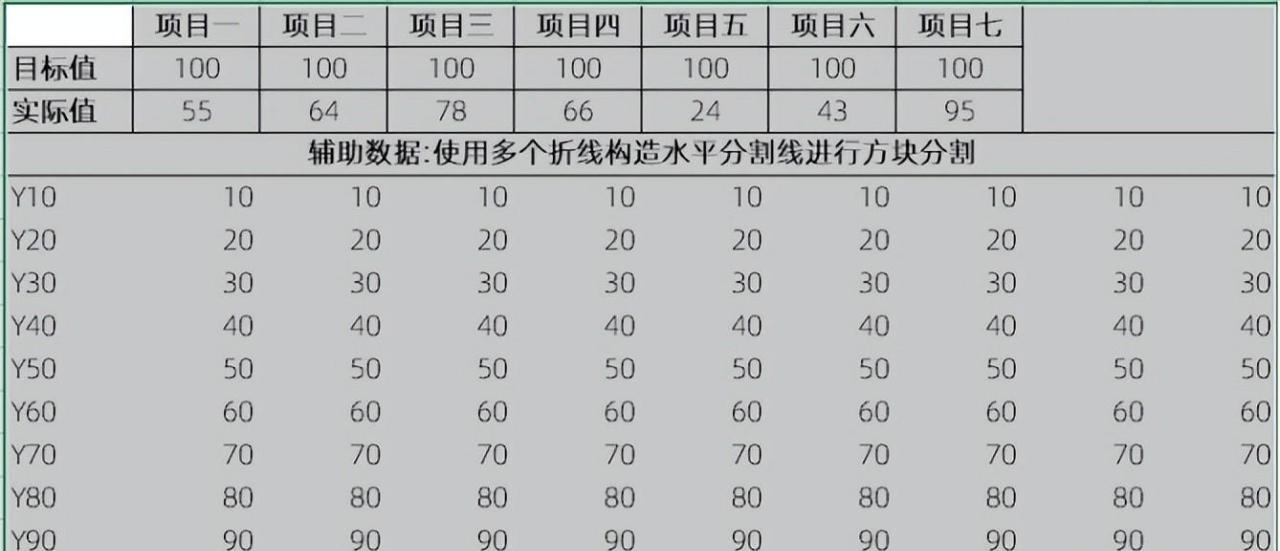

数据源

核心步骤

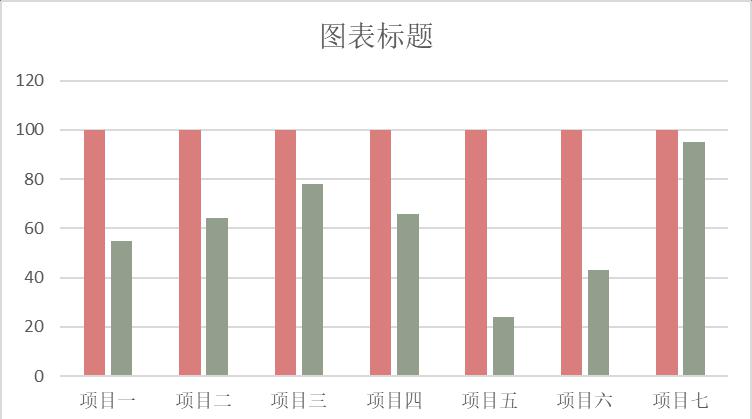

• 选择A1:H3数据源,插入[簇状柱形图]

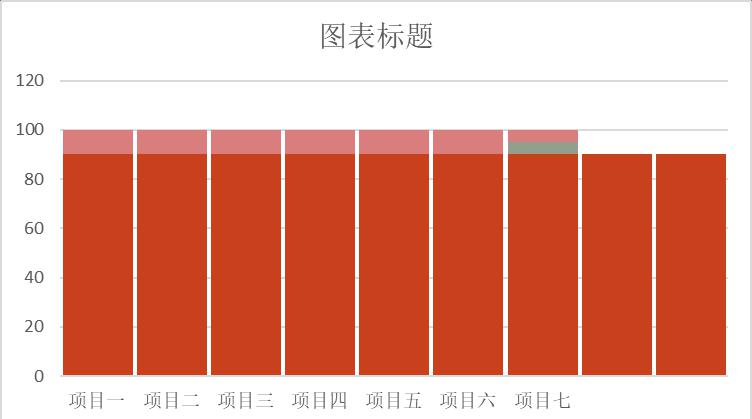

• 设置[实际值]数据系列系列重叠100% 间隙宽度6%选中A5:J14数据区域复制,并粘贴到图表

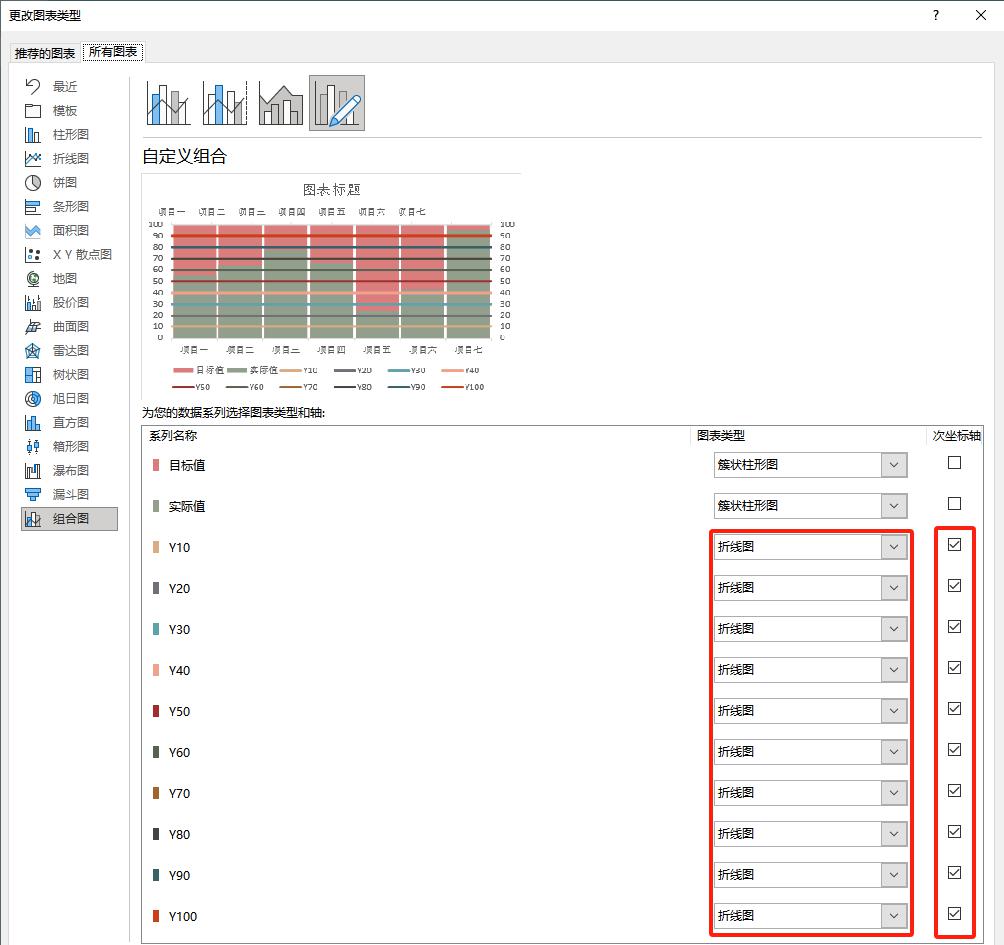

• 选中图标然后更改图表类型:

注:Y10-Y100数据系列全部设置为折线图,切在次坐标轴,目的是为了模拟水平分割线 营造方块的效果

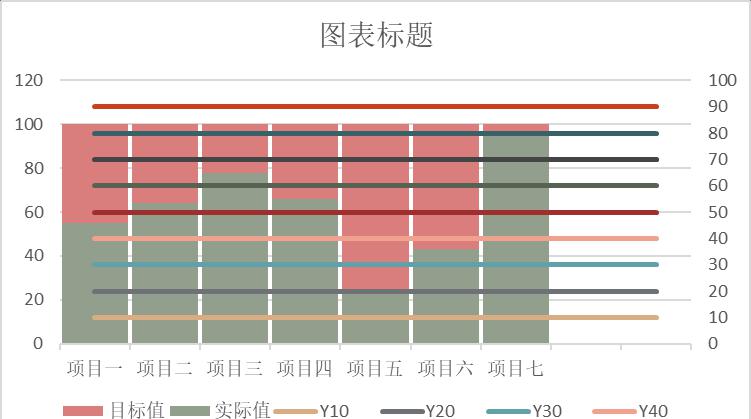

效果如下:

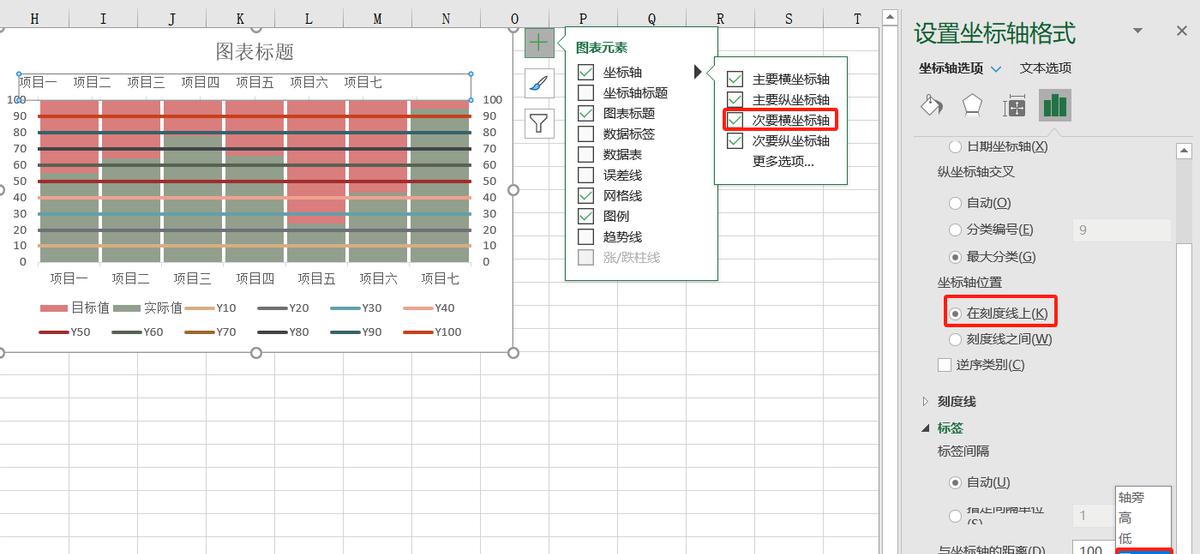

• 设置主次纵坐标的范围[0，100],设置次坐标轴位置“在刻度线上”，标签位置无

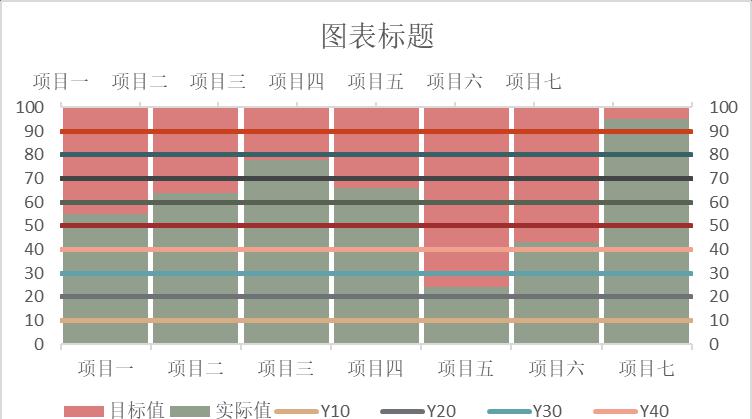

效果如下：

• 依次选中Y10-Y100数据系列，设置线条“实线”，颜色为白色或者背景色，2磅，调整图表大小和“实际值”数据系列颜色,添加数据标签。

总结

使用Excel制作的俄罗斯方块图（也称为马赛克图或堆叠条形图）是一种非常有趣和富有创意的数据可视化方法。与传统的柱形图相比，俄罗斯方块图能够更清晰地展示数据，并且在视觉上也更具吸引力。

俄罗斯方块图的基本原理是将图表通过不同横轴切割为方块的样式进行表示，并形成一个类似于俄罗斯方块的图案。

以上就是俄罗斯方块图的制作过程，小伙伴们学会了吗？
