excel图表制作教程：总分类型复合柱形图

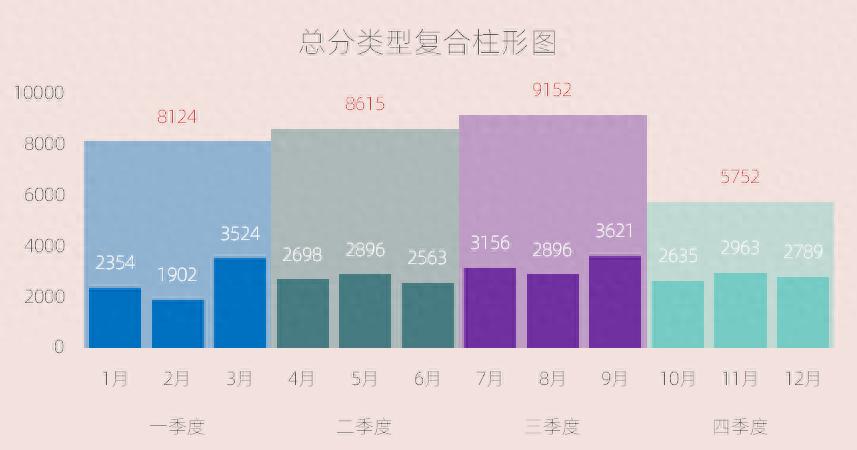

效果

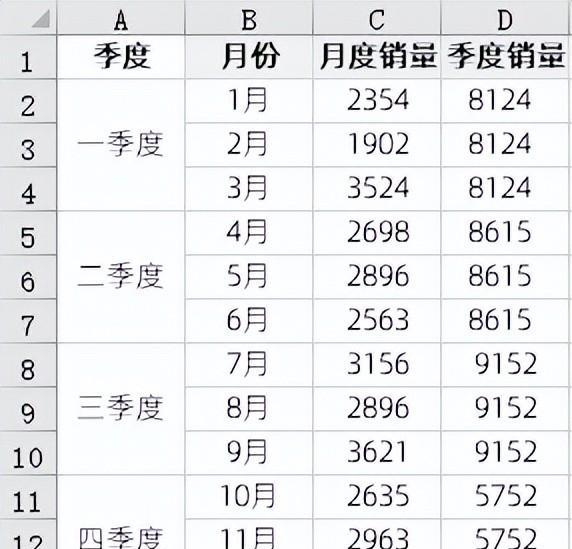

数据源

核心步骤

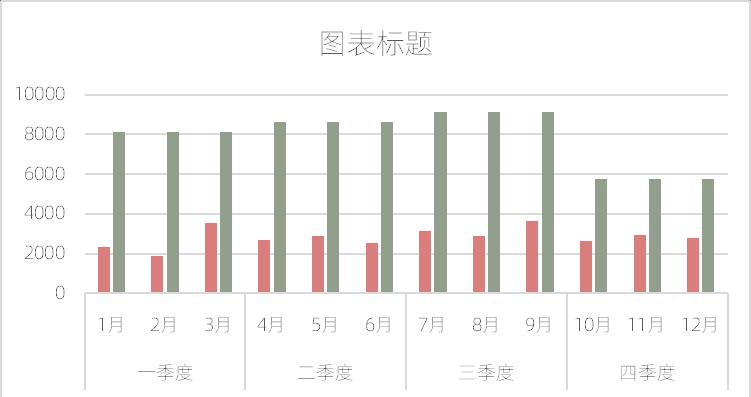

• 选择A1:D13数据源,插入[簇状柱形图]

注:这里为了突出季度,构造双层横轴标题所有包含了A1列,也可以B1:D13.

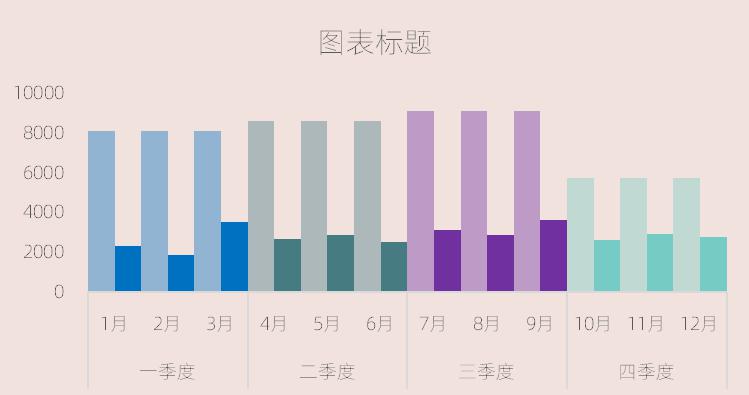

• 设置[季度销量]和[月度销量]数据系列的每一个柱形的颜色,需要设置24次.其中[季度销量]的填充设置为浅色系,并设置填充透明度80%,营造季度”背景”氛围,同时设置图表背景填充淡粉色

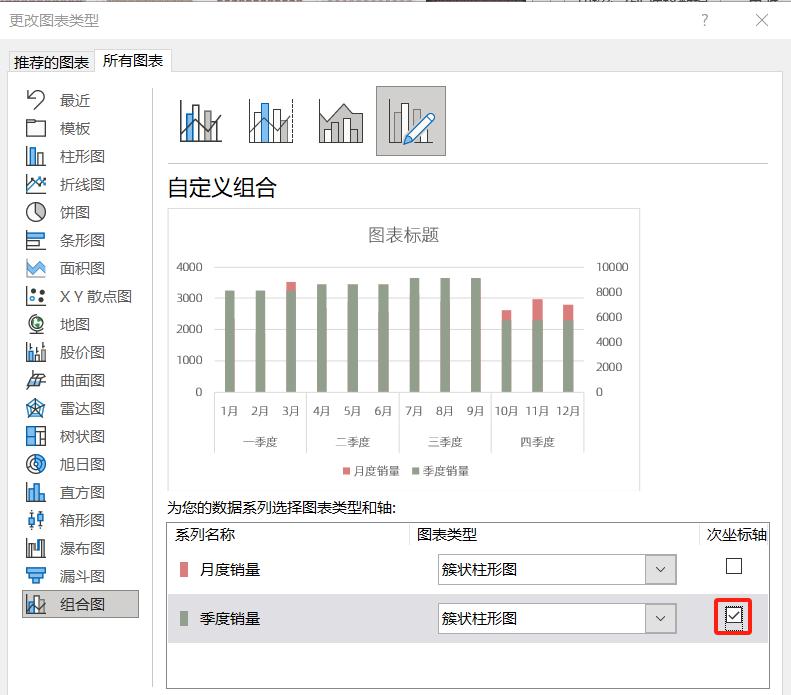

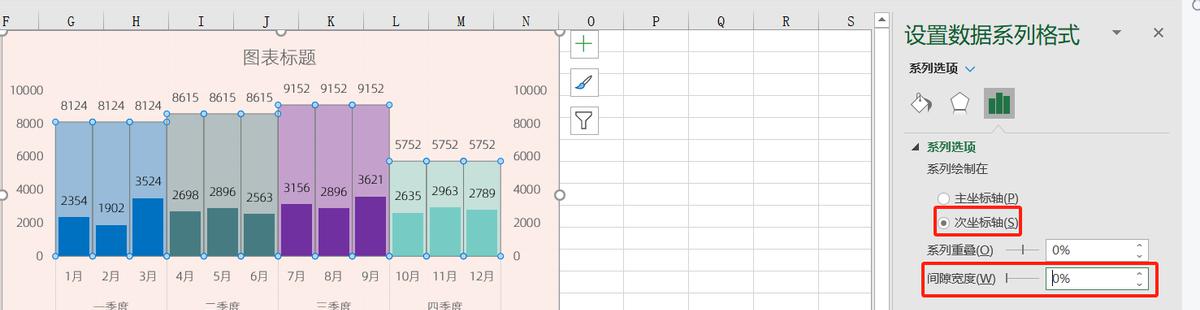

• 添加数据标签,设置系列重叠0% 间隙宽度20%设置[季度销量]数据系列为次坐标轴,间隙宽度0%,并删减数据标签

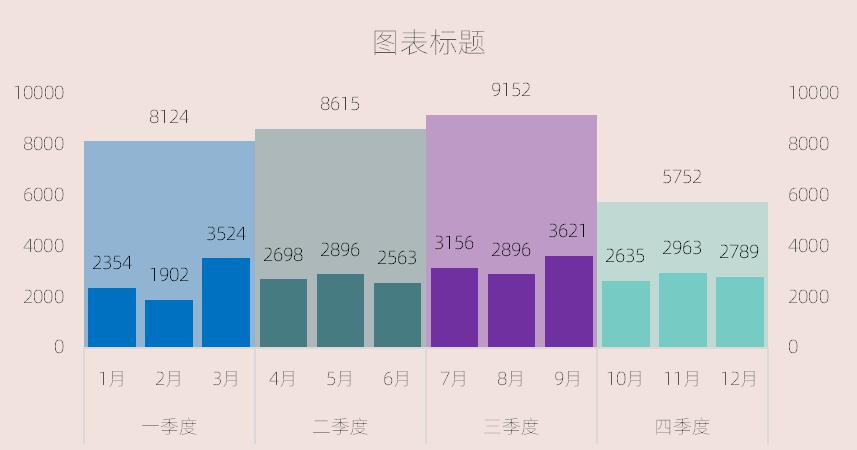

效果如下:

• 调整数据标签颜色,隐藏次要坐标轴,设置横坐标轴无线条,调整图表大小

总结

总分类型复合柱形图的关键在于构建总分类型的数据分类标签,该图可以很好的体现整体和局部的关系。

以上就是总分类型复合柱形图的制作过程，小伙伴们学会了吗？
