excel图表制作教程：带涨跌箭头的同比柱形图

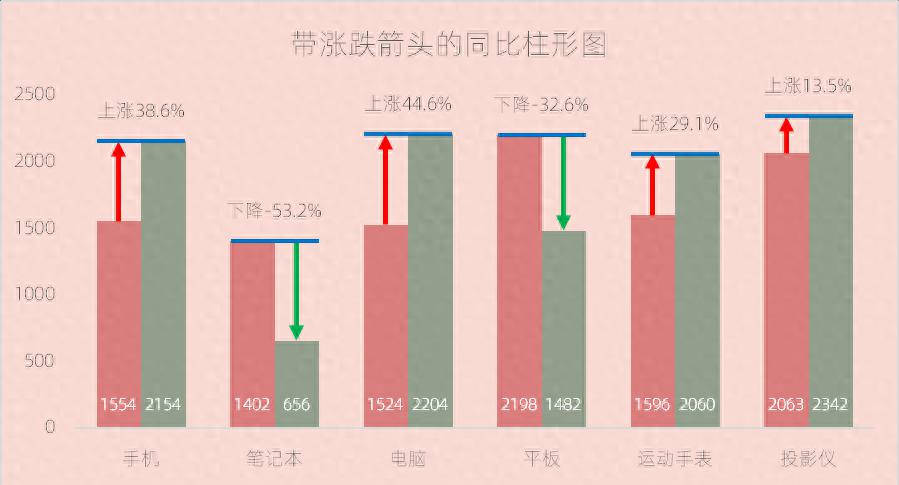

效果

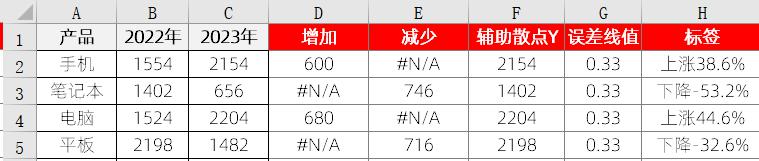

数据源

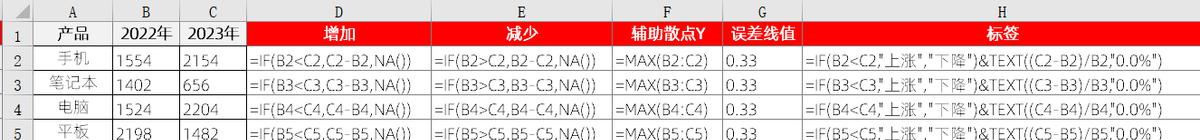

对应的公式视图如下:

增加：=IF(B2<C2,C2-B2,NA())，主要误差线的长度，增加的情况，显示在较小值的位置

减少：=IF(B2>C2,B2-C2,NA())，主要误差线的长度，减少的情况，显示在较大值的位置

X轴:构造涨跌线数据系列散点图的X轴

辅助散点Y：构建每一组产品的最大值作为散点图的Y轴

误差线值：利用散点图和误差线在每个产品的最大的数据系列点上画线

核心步骤

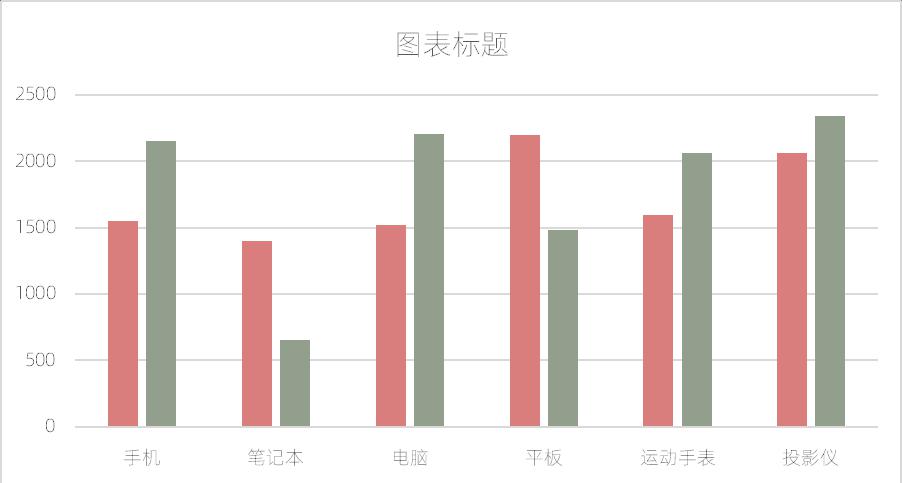

• 选择数据源A1:C7,插入[簇状柱形图]

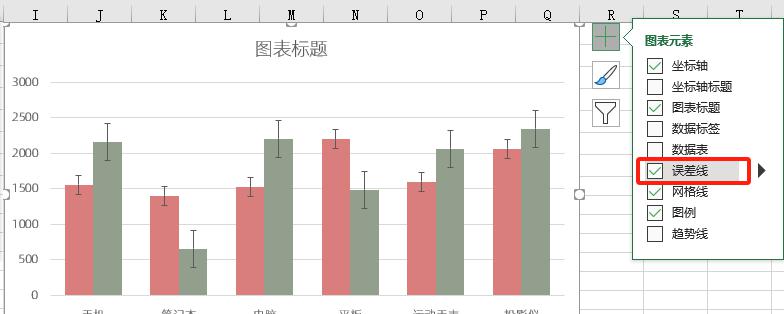

• 调整[2023]年的数据系列的系列重叠0%,间隙宽度100%添加误差线

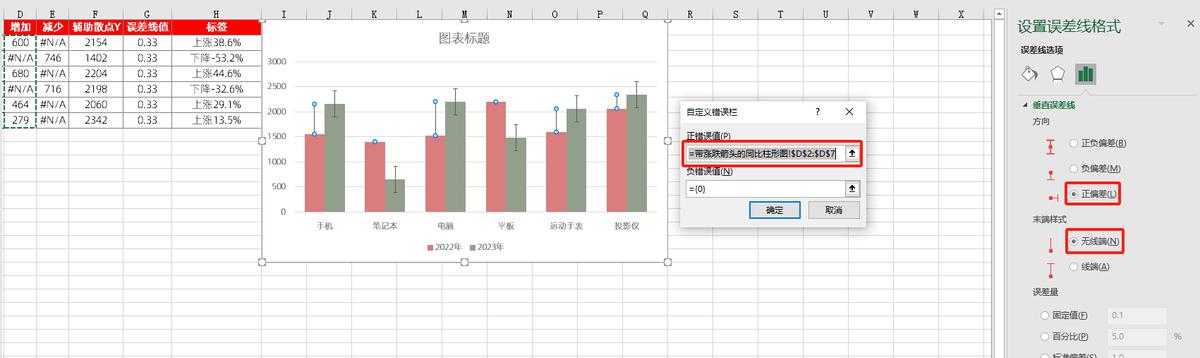

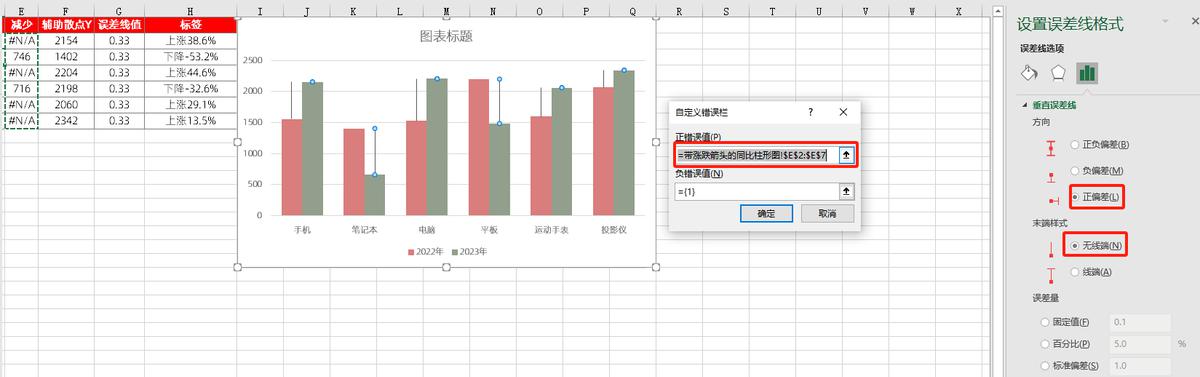

• 选中[2022年]数据系列误差线,误差线为正偏差,无线端,误差量为D2:D7的值

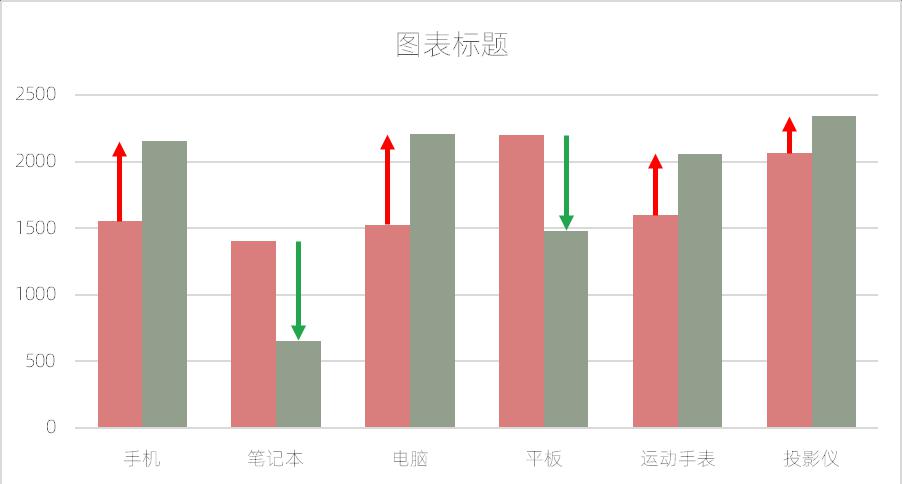

• 同样地,选中[2023年]数据系列误差线,误差线为正偏差,无线端,误差量为E2:E7的值选中[2022年]数据系列对应的误差线,设置线条2.5磅,红色,结尾箭头类型为”箭头”,选中[减少]数据系列对应的误差线,设置线条2.5磅,绿色,开始箭头类型为”箭头”

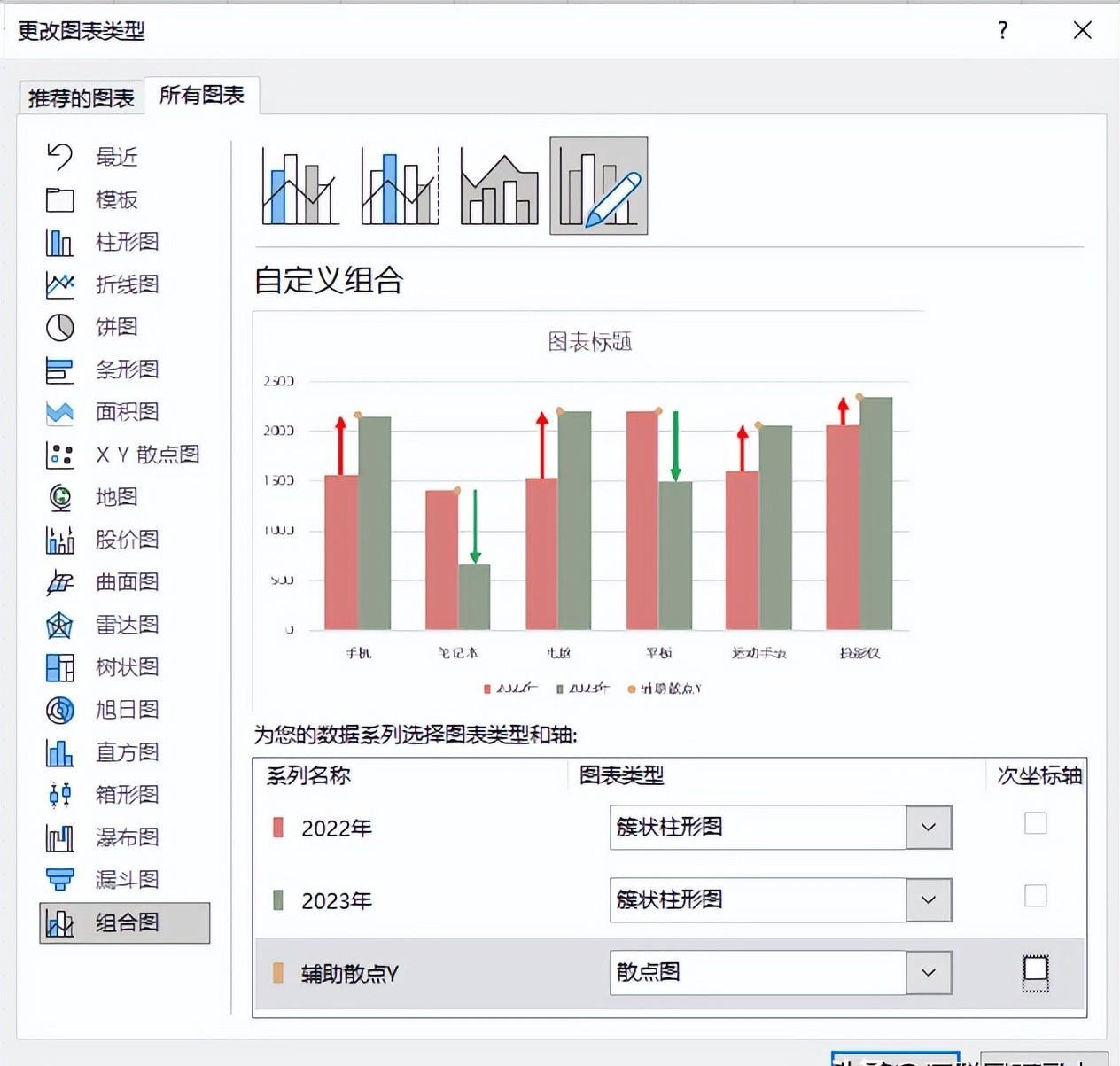

• 复制F1:F7,粘贴到图表并调整对应的图表数据类型为[散点图]

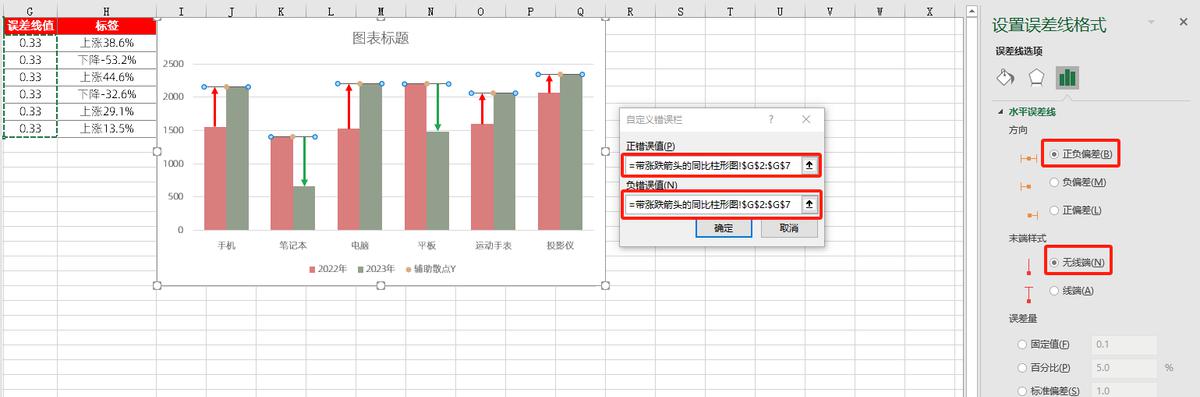

• 选中[辅助散点Y]数据系列添加误差线,删除垂直误差线,选中水平误差线设置为正负偏差,无线端,正负误差量均为G2:G7的值,并设置水平误差线宽度1.5磅,蓝色

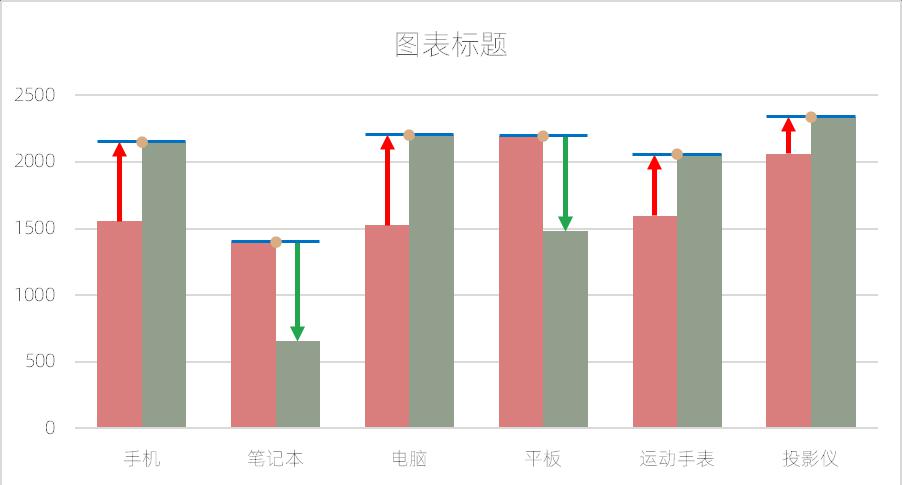

效果如下:

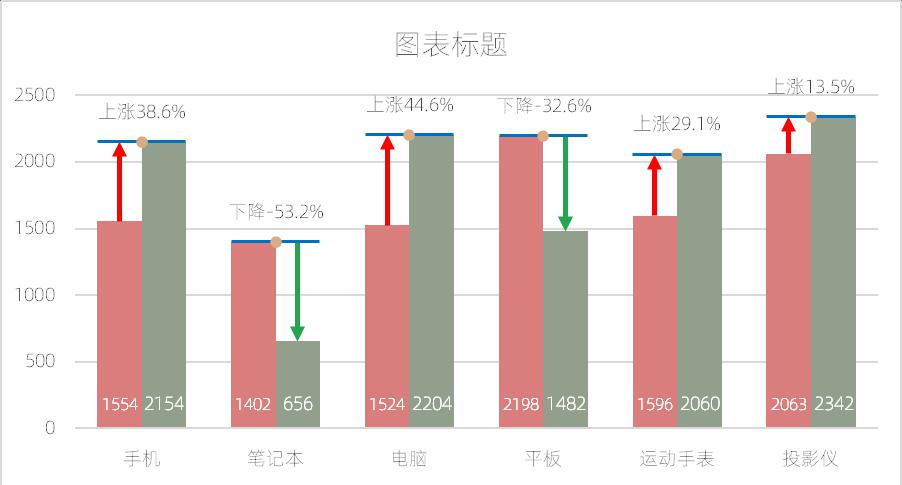

• 添加三个数据系列的标签, 调整[2022年]和[2023年]数据系列的数据标签,字体白色,标签位置:”轴内侧”;调整[辅助散点Y]数据系列的数据标签的值为包含”H2:H7”,标签位置靠上;

• 删除图例[辅助散点Y],添加图表背景,调整图表大小位置
