excel图表制作教程：半圆仪表盘图

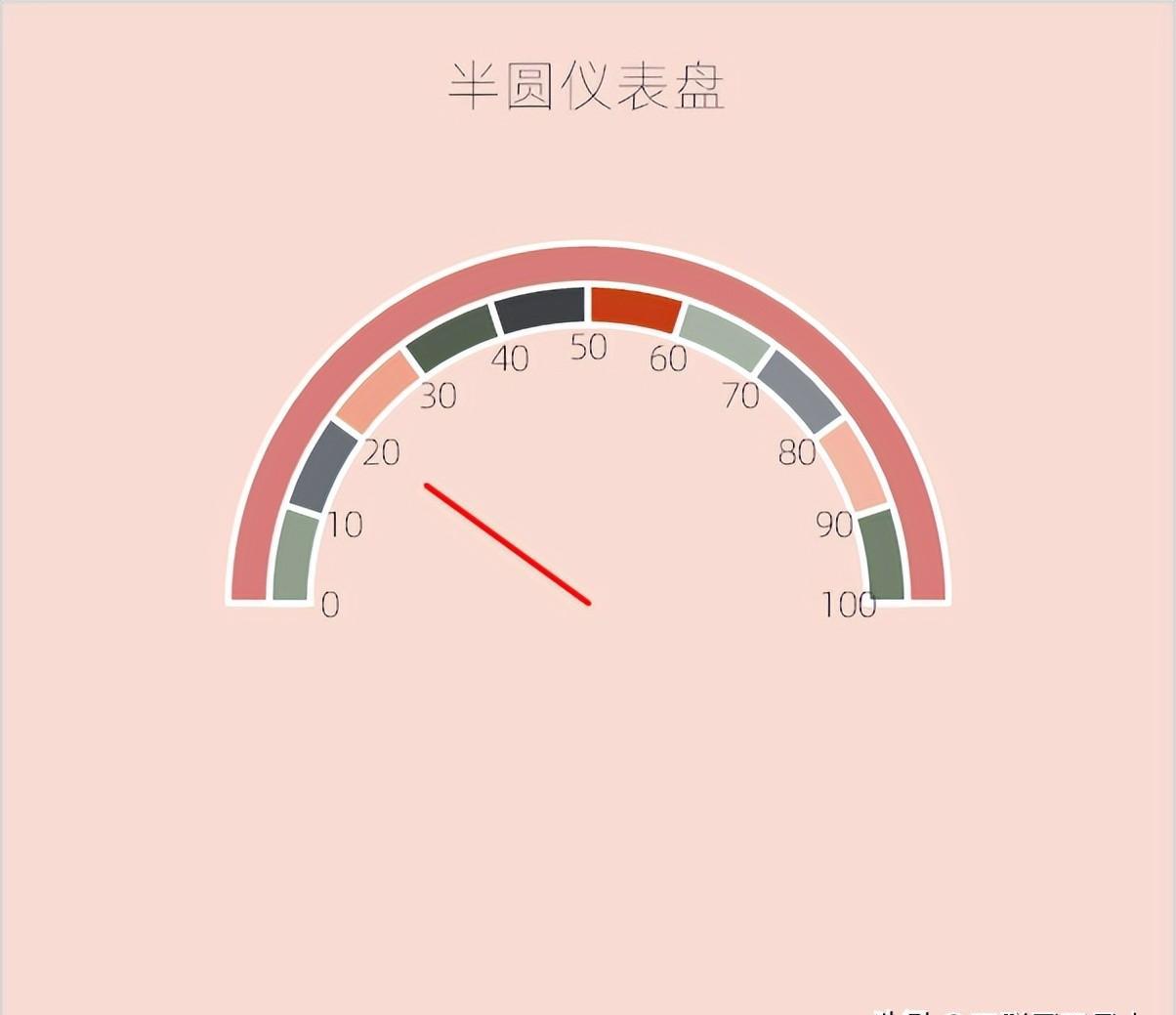

效果

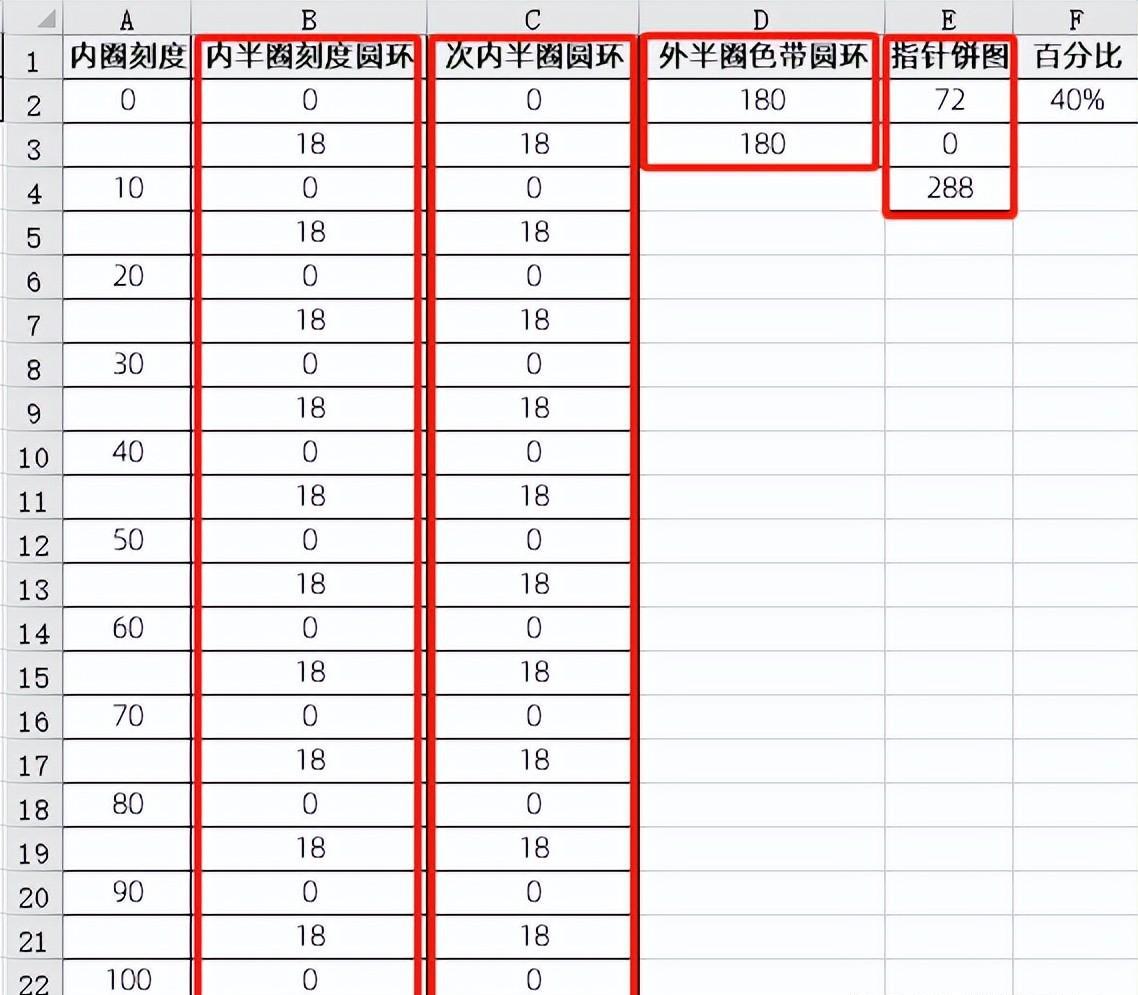

数据源

半圆仪表盘图的制作原理类似仪表盘图类似,可参考.

半圆仪表盘图由内半圈刻度圆环(标签的值选择A2:A23)、次内半圈圆环、外半圈色带圆环和指针饼图组合而成

饼图中E1:=F2*180

E2:代表指针线宽,E2对应的饼图区域在设置线宽后,此值可以设置为0

E3:剩余区域=360-E2-E3

注意:数据源中的圆环是由0,18,0,18...180的序列组成 原因如下:①在刻度盘设置10个刻度,然后最后的180代表的是空余的一半区域,360-180=180/10=18所以每个刻度对应的大小是18 ②每个18前面是0开始,是占位刻度作用,方便标签在每个刻度的开始显示.

核心步骤

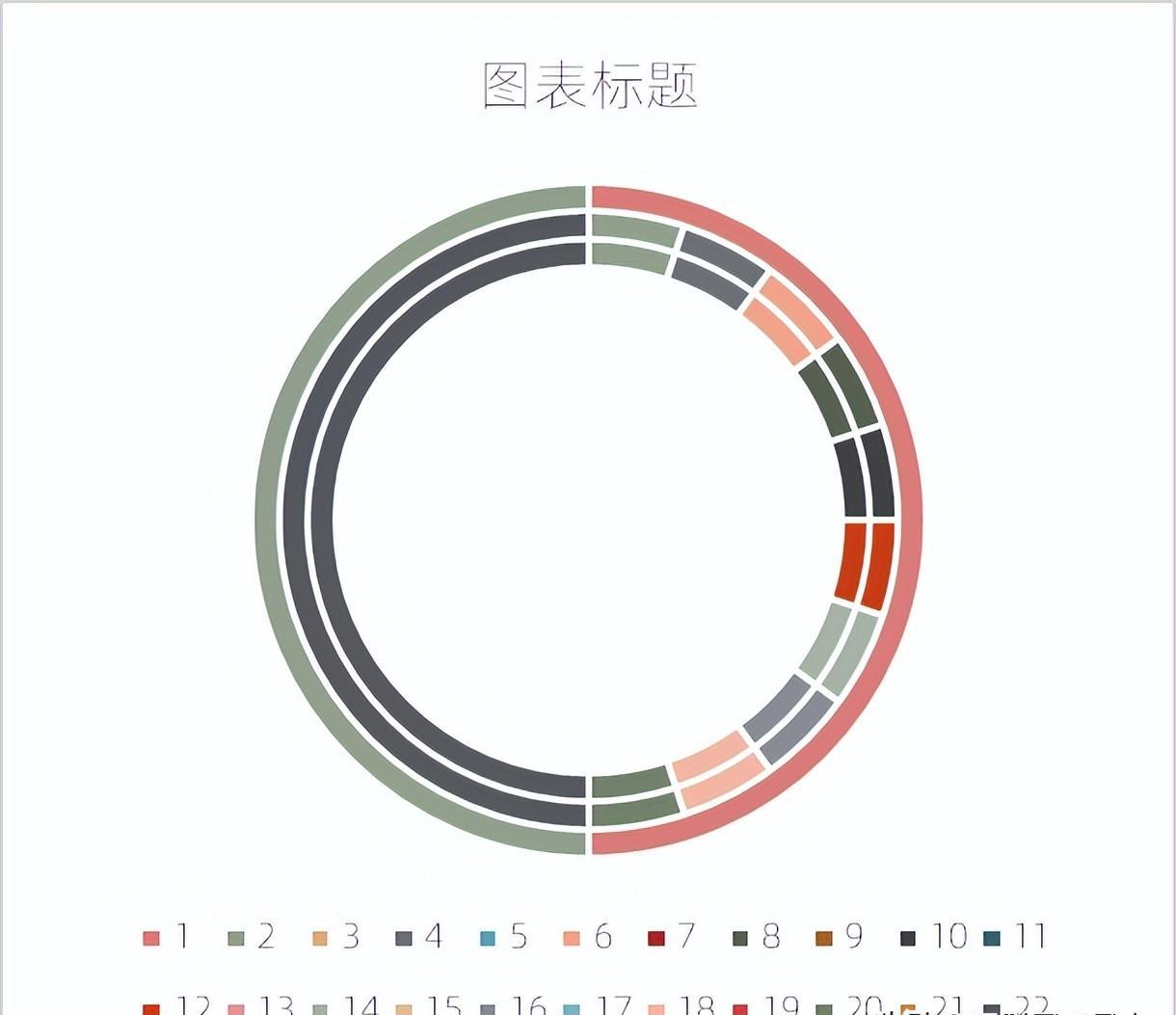

• 选择数据源,按住Ctrl键,鼠标选中B1:B23区域、C1:C23区域、D1:D3区域,插入[圆环图]

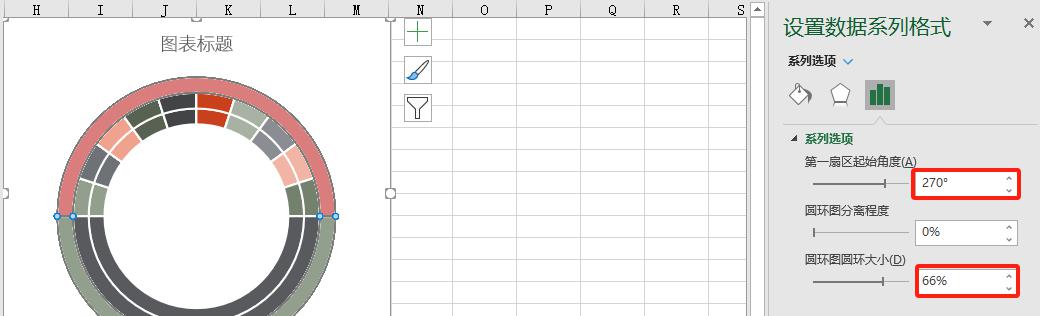

• 选中任意数据系列,设置[第一扇区起始角度]270°,[圆环图圆环大小]66%,删除图例

默认的第一扇区的起始位置从12点钟方向作为0°开始,顺时针,为了让空余的一半180°代表的区域调整到正下方,则角度为90 180=270

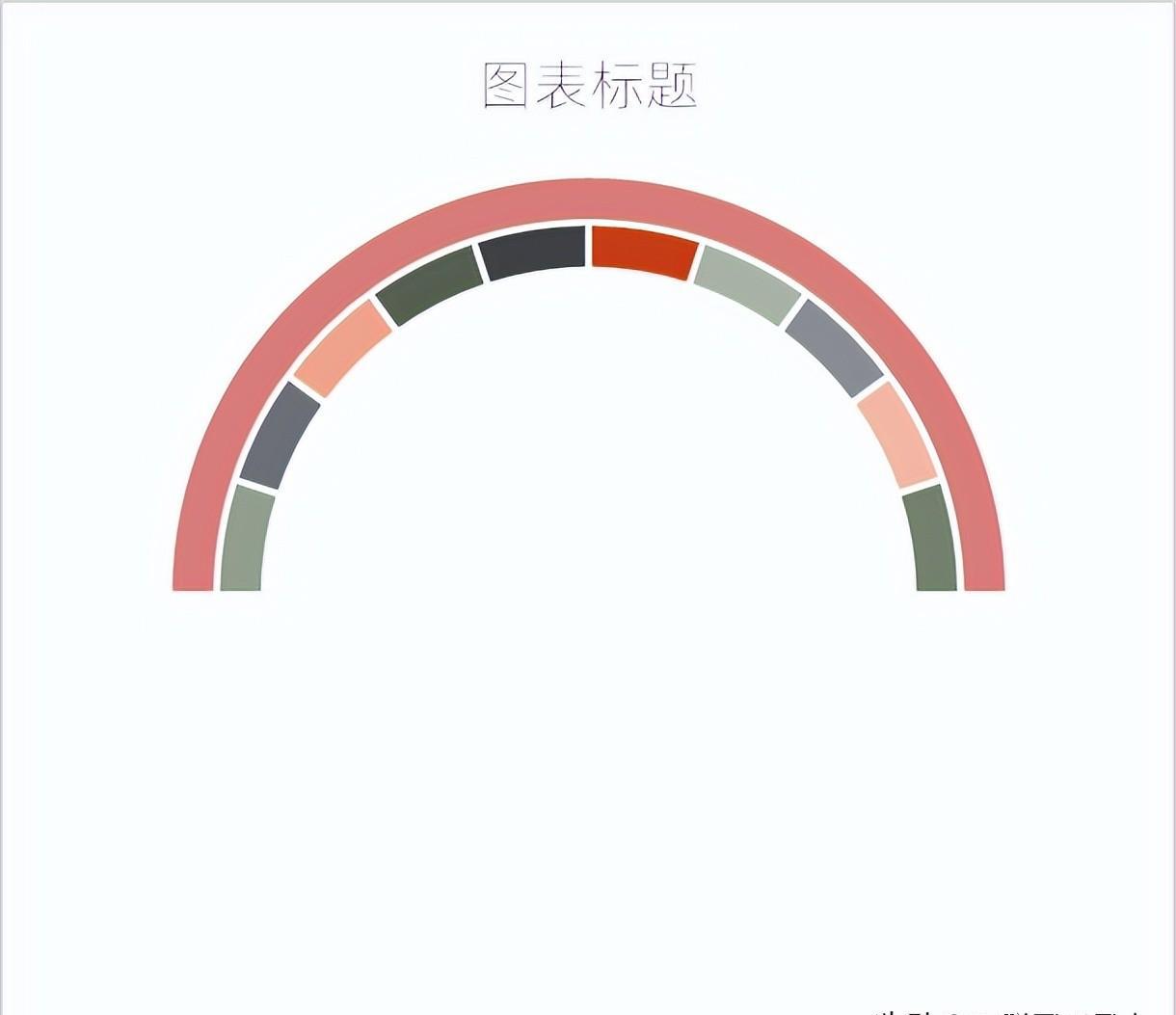

• 设置[内半圈刻度圆环]数据系列无填充无边框,选中[次内半圈圆环]数据系列的然后双击对应的180值所在区域设置为无填充无边框,选中[外半圈色带圆环]数据系列的然后双击对应的180值所在区域设置为无填充无边框

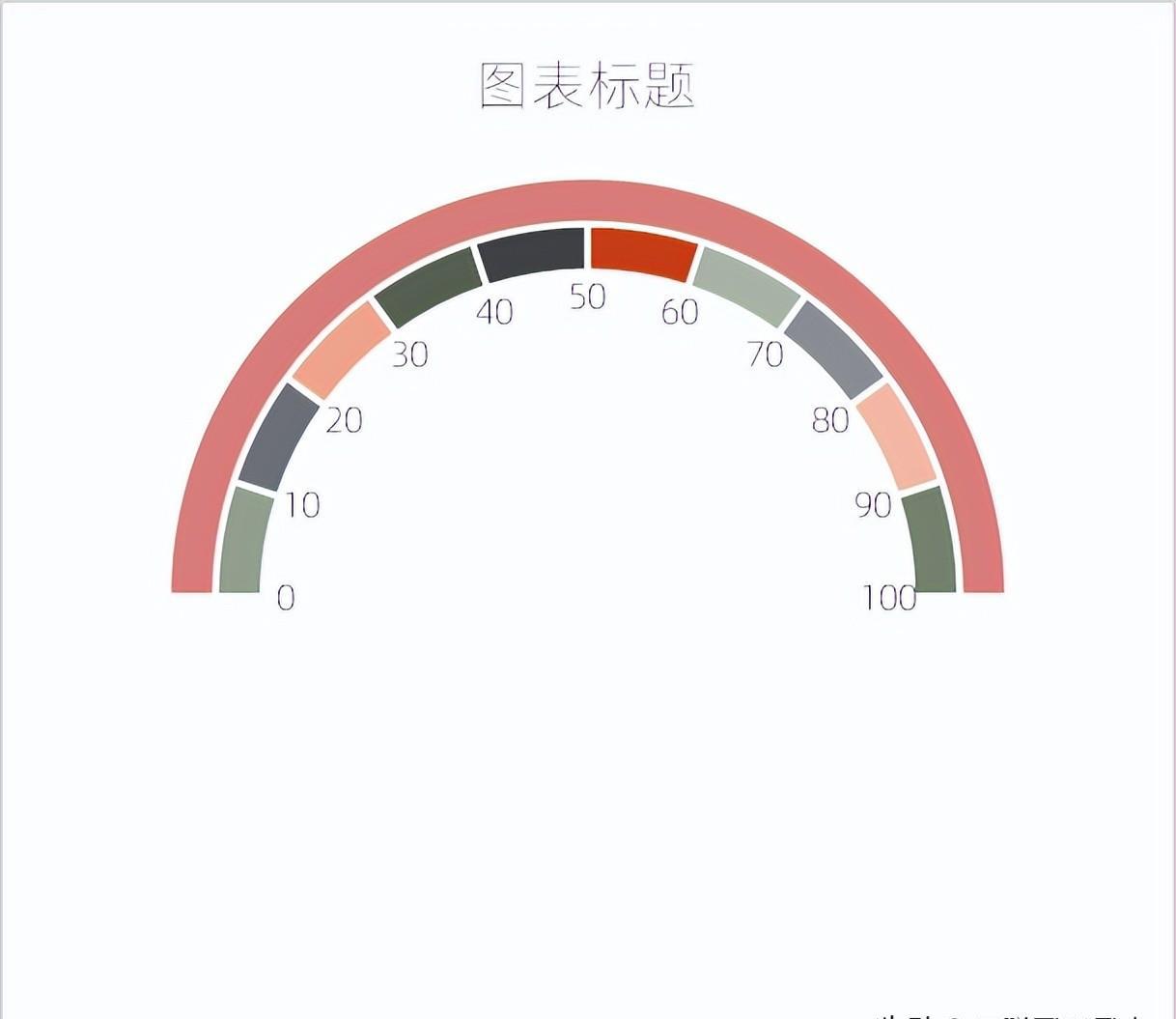

• 添加[内半圈刻度圆环]数据系列的数据标签,并设置标签包含单元格A2:A23的值

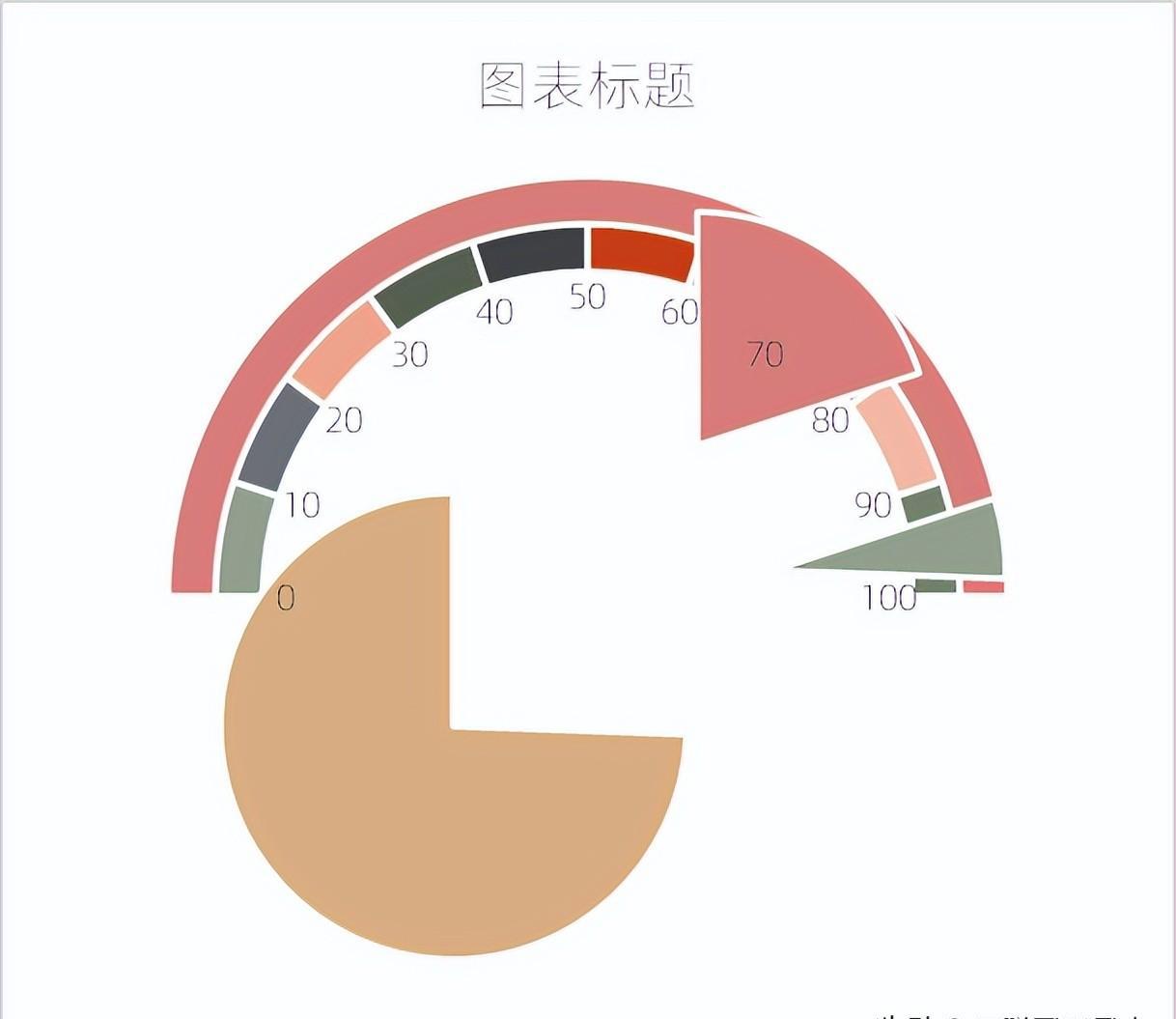

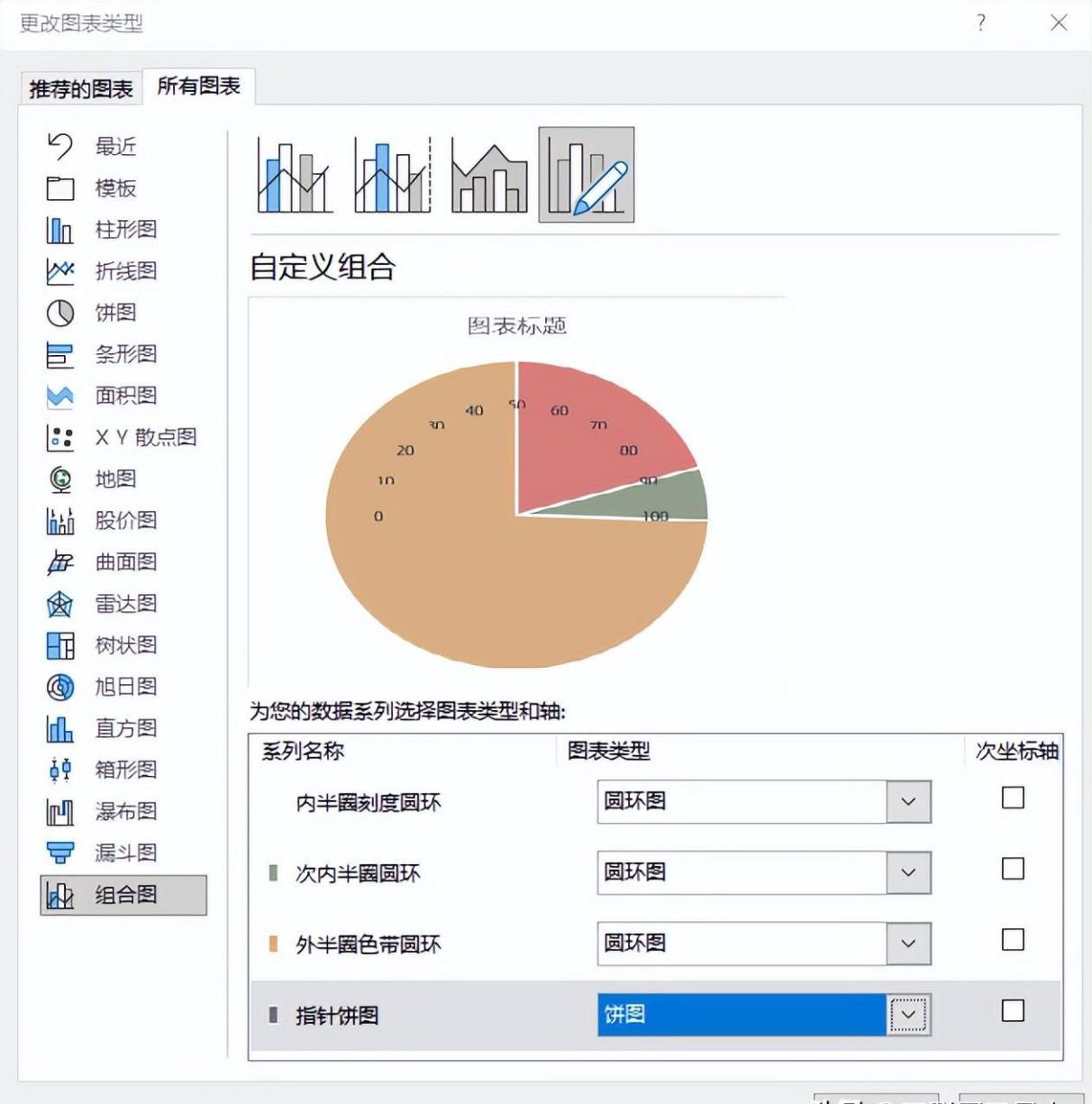

• 复制E1:E4数据,粘贴到图表 ,添加为[指针饼图]数据系列,调整图表类型为[饼图]

• 点击[指针饼图]数据系列,设置饼图分离80%

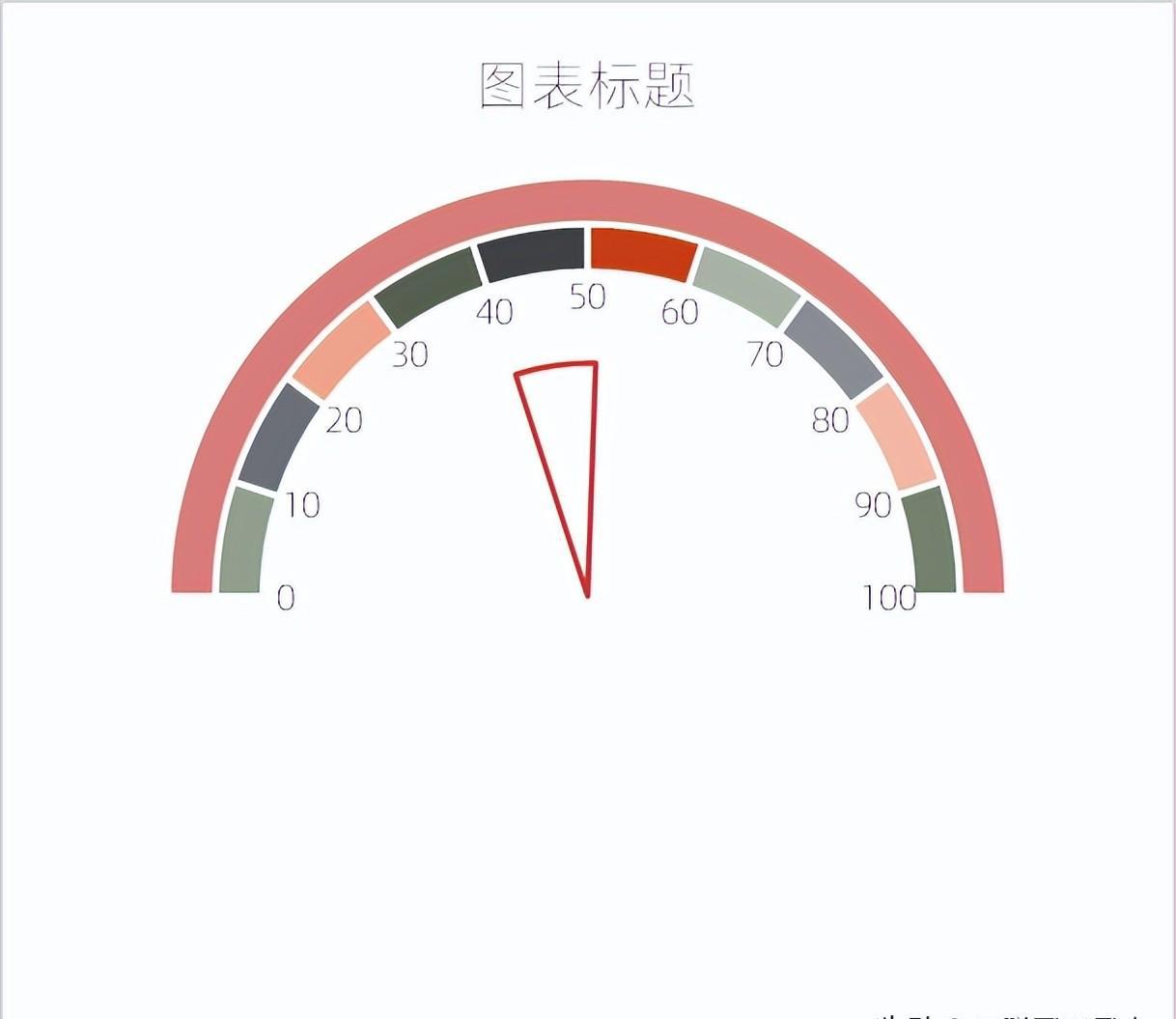

• 逐一双击中[指针饼图]数据系列的每一个扇区,然后点击鼠标拖动到中心位置,目的是调整饼图的大小,然后调整第一扇区的起始角度同样为270°设置[指针饼图]数据系列E2和E4数据对应的扇区无填充无线条,设置E3数据对应的扇区无填充,红色线条

• 插入文本框,设置形状无填充,无边框,文本框的值为F2,然后把文本框粘贴到图表区调整E3代表的指针宽度为0,添加图表背景,调整图表大小位置
