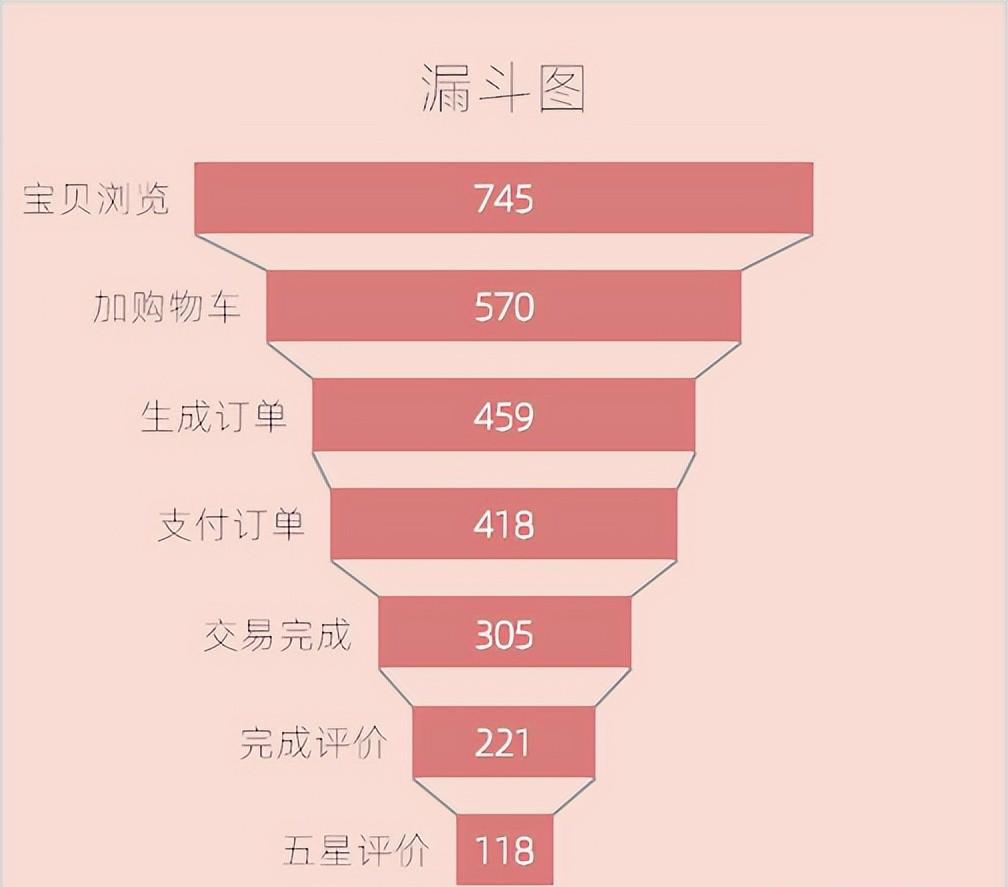

效果

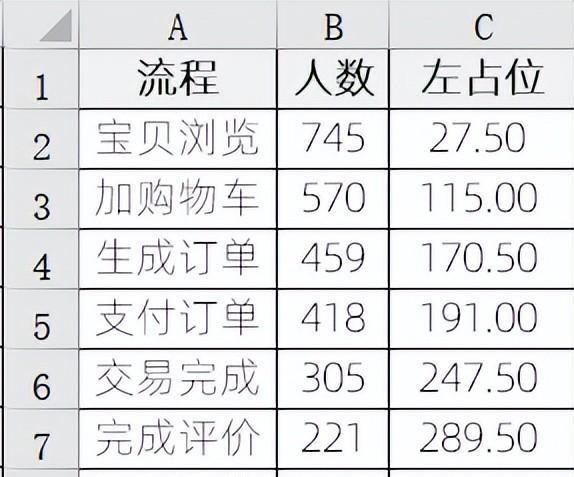

数据源
核心步骤

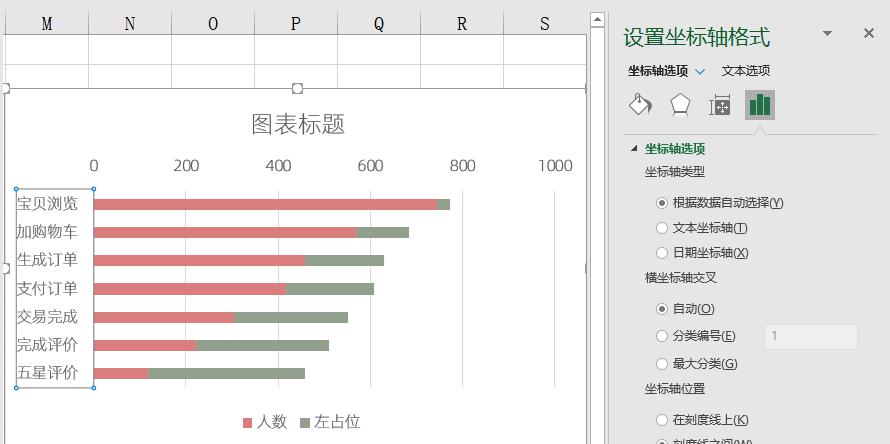

- 选择数据源A1:C8,插入[堆积条形图],并设置纵坐标轴逆序类别

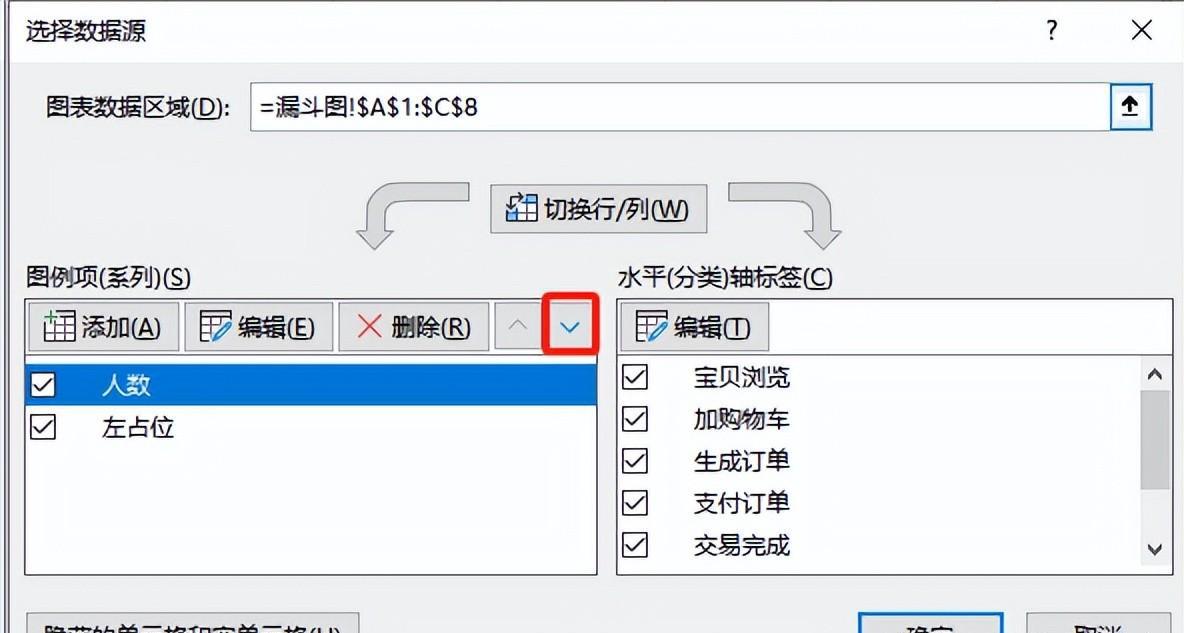

- 工具栏图表设计->选择数据,调整两个数据系列的顺序

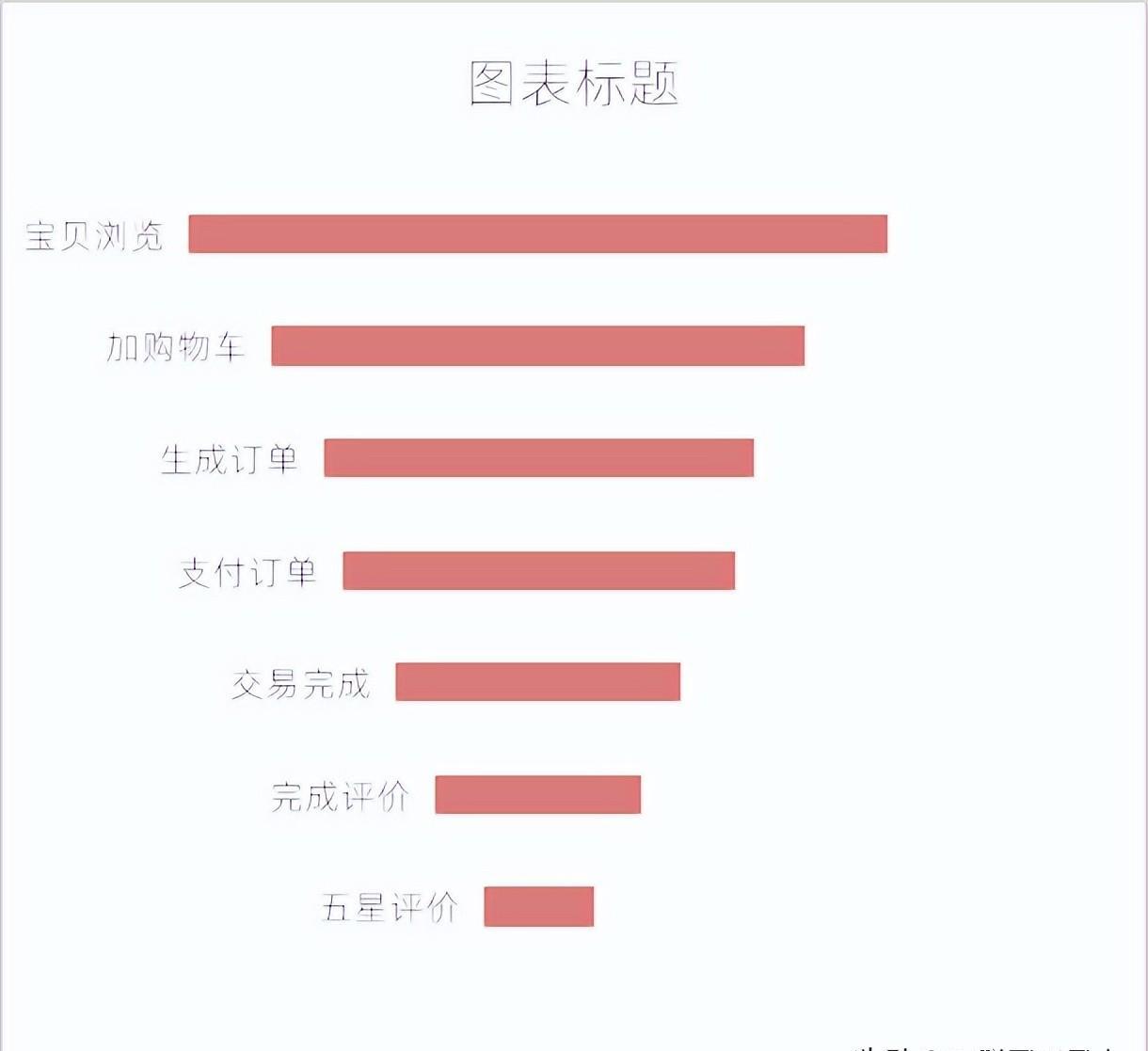

- 选中[左占位]数据系列设置无填充,无边框线条,然后添加数据标签,并设置标签的值包含A2:A8单元格的值,标签位置”数据标签内”,然后删除横纵标坐标,图例和网格线,调整绘图区的大小,使得数据标签可以不重叠其他数据系列
- 选中[人数]数据系列,添加数据标签,设置标签文本白色,并设置间隙宽度50%;添加图表元素:系列线添加图表背景,调整图表大小位置

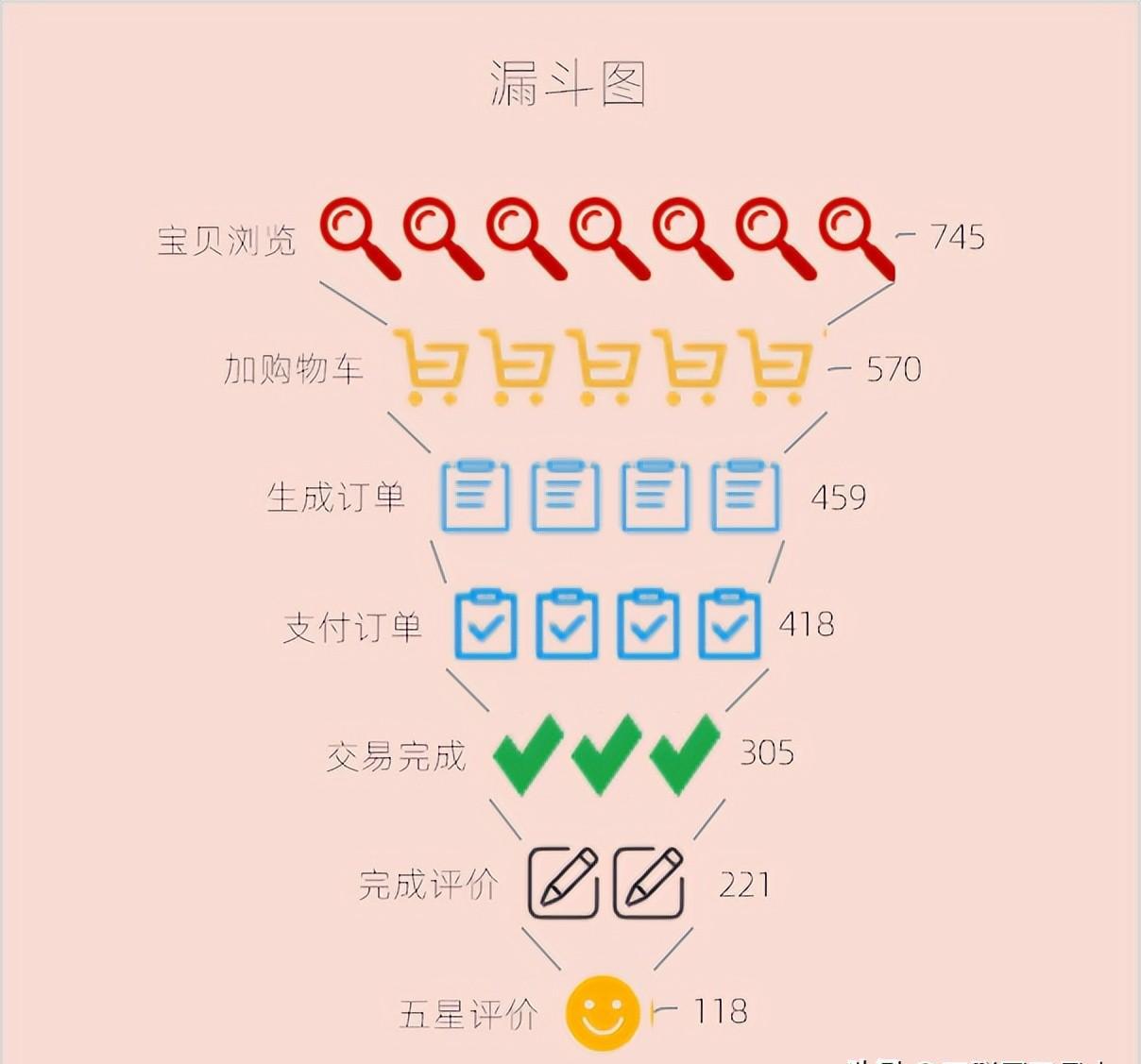

补充也可以选中[人数]数据系列,依次双击每一个数据点代表的条形图,然后复制填充如下图表,设置为[层叠]模式
效果如下:
