excel中如何用手机电量图显示百分比的数据？详细步骤请收藏

今天教大家制作手机电量显示图。

案例：

将下图 1 的业绩完成率表制作成手机电量图，要求：

• 业绩达到 60% 及以上的显示绿色
• 不到 60% 的显示红色

效果如下图 2 所示。是不是几可乱真？

解决方案：

先准备数据表。

1. 在 C 列添加“目标”列，数据都设置为 100%

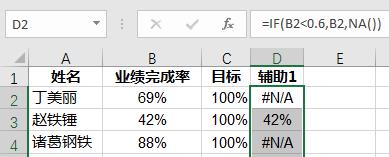

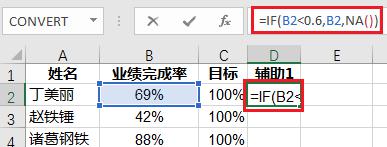

2. 在 D 列添加辅助列1，输入以下公式 --> 下拉复制公式:

=IF(B2<0.6,B2,NA())

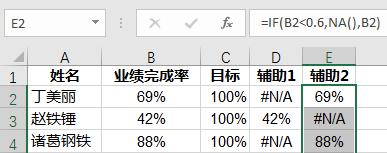

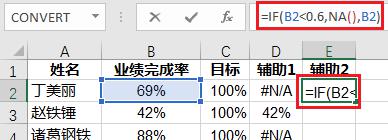

3. 在 E 列添加辅助列2，输入以下公式 --> 下拉复制公式:

=IF(B2<0.6,NA(),B2)

现在数据已经准备完毕，开始制作图表。

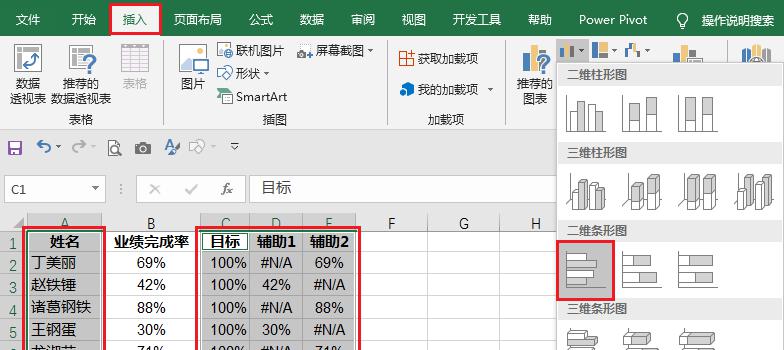

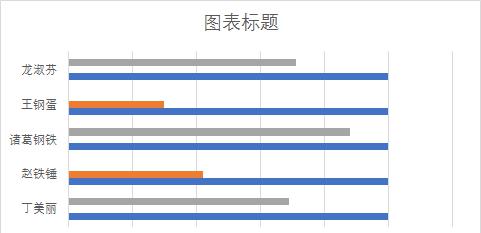

4. 按住 Ctrl 键，用鼠标选择 A、C、D、E 四列 --> 选择菜单栏的“插入”-->“二维条形图”-->“簇状条形图”

5. 双击横坐标轴 --> 在右侧的“设置坐标轴格式”区域的“坐标轴选项”中，将最大值设置为 1

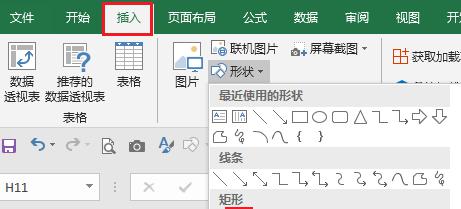

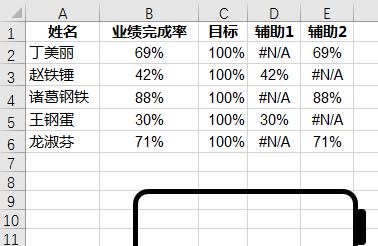

6. 通过菜单的“插入”-->“形状”画两个圆角矩形，组合成一个空的电池图形。

* 请注意：这个电量图本身存在一个小 bug，就是在电量满格的时候，即业绩完成率为 100% 的话，电量长度并不是等于电池身体的长度，而是等于电池身体 正极的长度，那么看上去电量颜色就溢出了电池。为了避免这个问题，我从两方面来修正：

1) 画电池图的时候，尽量加大电池身体和正极的比例，使得溢出的部分尽量小

2) 通过后面步骤中的柔化图形边缘来解决

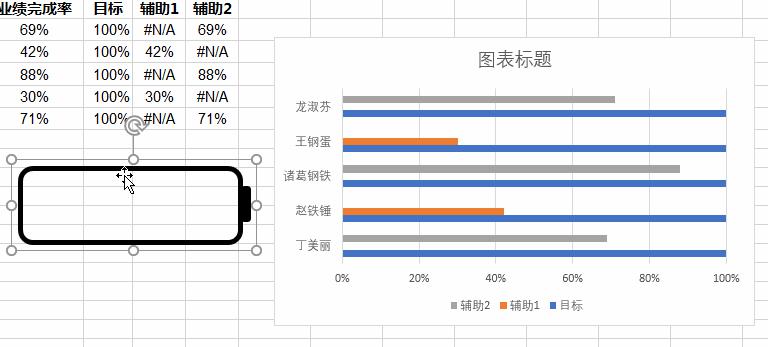

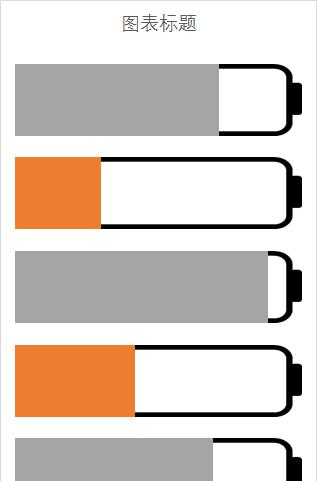

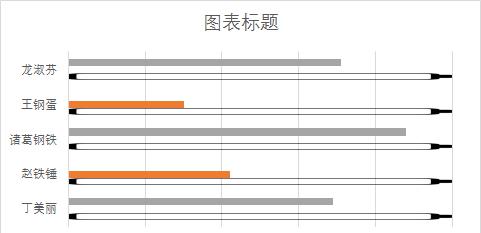

7. 选中电池图片，按 Ctrl C --> 选中图表上的蓝色条形，按 Ctrl V

8. 选中图形区域 --> 在右侧的“设置数据系列格式”中选择“系列选项”选项卡，按如下方式设置：

• 系列重叠：100%
• 间隙宽度：30%

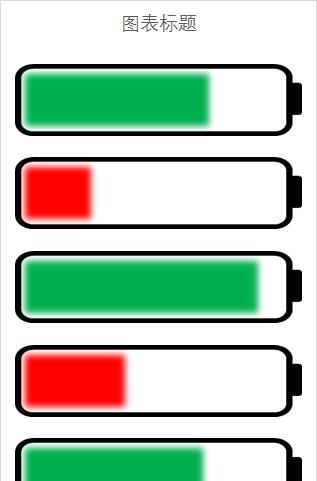

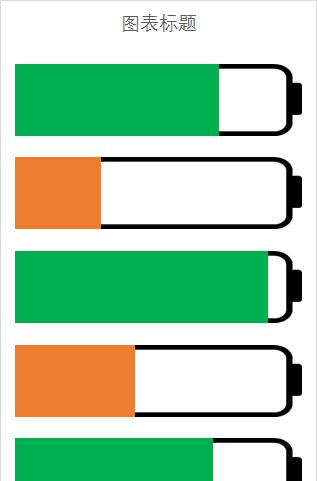

9. 删除纵、横坐标轴，删除图例、网格线，调整图表高和宽至合适比例。

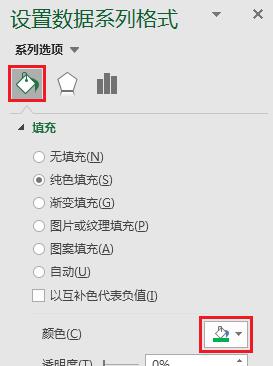

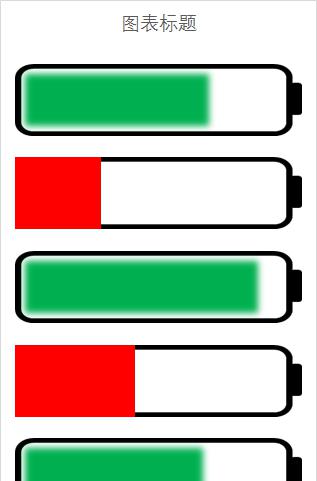

10. 选中灰色的条形 --> 在“设置数据系列格式”中选择“填充与线条”选项卡，将填充色改为绿色

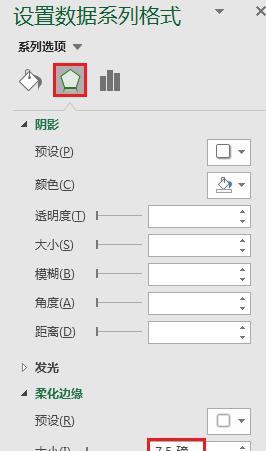

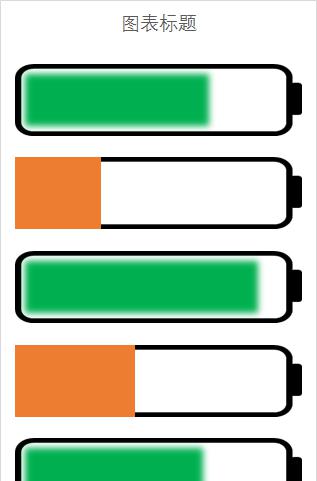

11. 选择“效果”选项卡，将“柔化边缘”的大小设置为“7.5 磅”

* 请注意：之所以设置为 7.5 磅，就是为了解决前面说的电量满格时会遮住正极的问题。根据我这个电池图形的比例，我试了几次，7.5 磅既不会遮住正极，也不至于使填充看起来太空。大家在实际操作的时候，也要根据自己的图形比例试几次，选一个合适的柔化边缘大小。

12. 用同样的方式将橘色条形改成红色，并柔化边缘

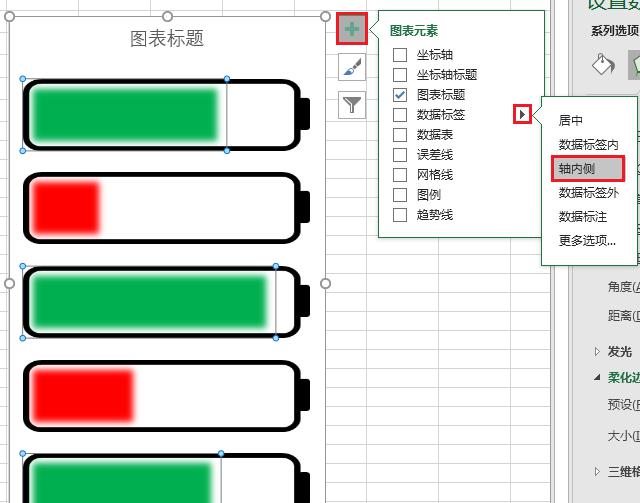

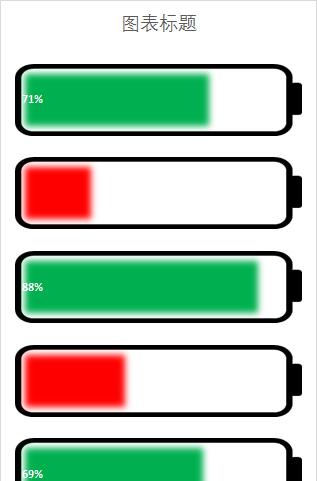

13. 选中绿色的条形 --> 点击图表右上角的“ ”号 --> 点击“数据标签”右边的小箭头 --> 选择“轴内侧”--> 将数据标签设置为白色、粗体

14. 选中红色的条形，按同样的方式设置数据标签

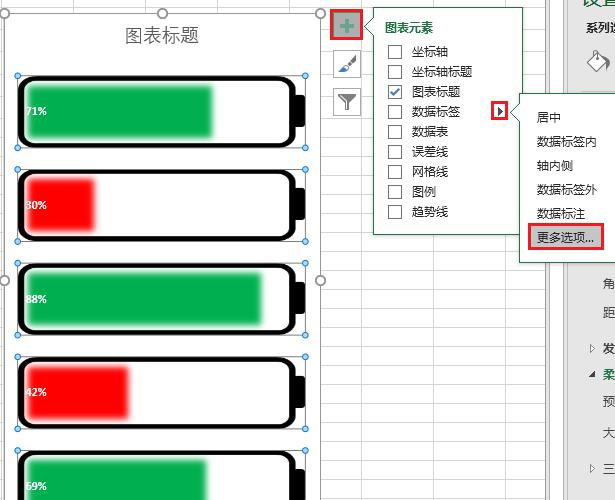

15. 选中电池图形 --> 点击图表右上角的“ ”号 --> 点击“数据标签”旁边的小箭头 --> 选择“更多选项”

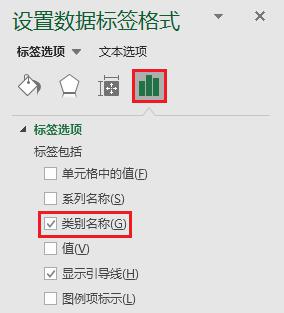

16. 在“设置数据标签格式”中选择“标签选项”选项卡 --> 勾选“类别名称”，取消勾选“值”

17. 调整图形区域大小，使得姓名有足够的空间显示 --> 重新调整好图表比例 --> 按需求设置姓名的字体并加粗

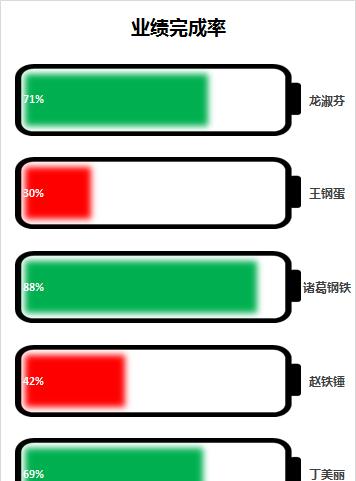

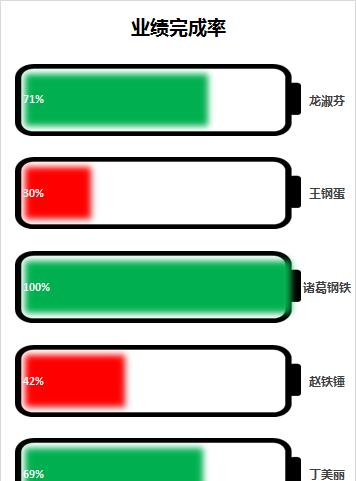

18. 修改标题及其字体，手机电量图便做好了。

现在把某一个业绩改成 100% 看一下，电量基本上不会遮住正极，所以 OK。
