在程序测试时，经常需要使用CAN口、串口、网口之类通信接口来接收设备发来的数据，如能快速地把这些数据绘制成曲线进行可视化分析，可以大大减轻测试人员的工作量。有些程序员可能会通过编写程序来实现，但这要额外花费程序员的时间，加大工作量，特别是这些并不需要体现在界面上时，就显得浪费了。这里介绍一下如何使用Excel或Wps快速地把接收到的数据绘制成曲线图。
这里以周立功CAN盒收到的一组数据为例，说明具体操作过程。首先把CAN盒接收到的数据保存为csv格式，用Excel或Wps打开（二者操作基本差不多，下文都只写作为Excel）。
这里说明一下，如果接收到的数据帧ID有很多种，需要先使用“排序和筛选”功能，只显示需要分析的帧ID。示例的数据帧ID为0x13532000，每帧的数据长度为7个字节，其中第0个、第1个字节为角度1，第2个、第3个字节为角度2。角度的单位为度，范围为0～360°，比例系数为360/65536。
在用Excel打开收到的文件时，每帧数据的7个字节数据最初都是在同一个单元格中的，需要先选择此单元格所在的整个列，使用Excel的“数据”-“分列”功能，选择“分隔符号”为空格，其余的用默认即可将这7个字节分为7列，每列数据均是16进制形式的数。
处理后如图1所示。
图1
在第一行数据（除表头外）最后一列的右侧，选取一个空白列的单元格，在其中输入公式“=(HEX2DEC(H2) HEX2DEC(I2) 256) 360 / 65536”（不含引号），然后点住该单元格右下角的十字形光标往下拖动到最后一行，把公式复制到该列的所有单元格，有时双击该十字形光标可以快速完成该操作。完成后如图2所示。
图2

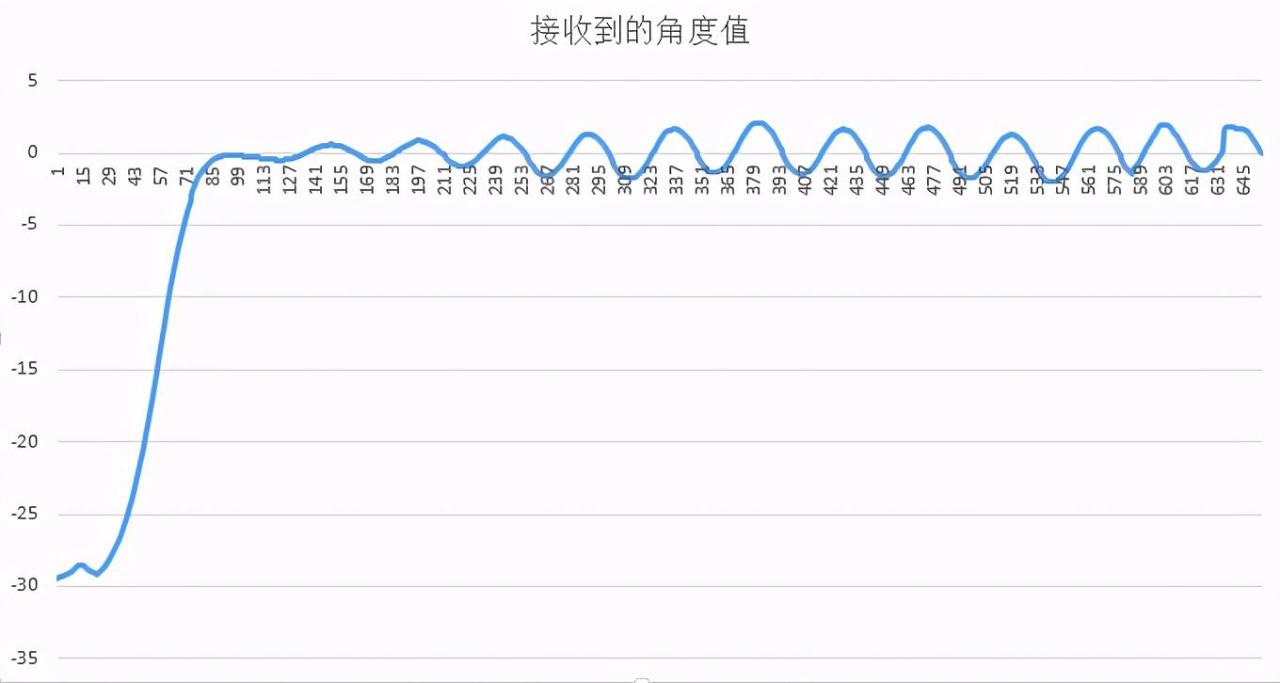

选中该列的所有数据（不含表头行），点击“插入”里的“二维曲线图”，即可生成该列角度的曲线图，如图3所示。（注：这里为了便于观看，又多加了一列，把0～360°的角度值转换成了-180°～ 180°）。
如法炮制，即显示另一个角度的曲线值，也可以同时把这两个角度的曲线放到一起来显示，如果有朋友需要的话，以后可以再介绍一下怎么显示多条曲线在同一图形上。
图3
